Terrassenschrauben für Laubhölzer - Réf. 74287

AUF LAGER
Sofortiger Versand verfügbar für 3 Einheiten verfügbar.
44€04
  inkl. MWST  / Box mit 150 Schrauben
    • 50mm
    • 5.5mm
    • Rostfreier Stahl A4 (316)
    • Box mit 150 Schrauben
  • Andere Wahlmöglichkeiten

  • Referenz
    74287
  • Herstellung
    Französisch
  • Marke
    SIMPSON Strong-Tie
  • Durchmesser des Kopfs
    6.5mm
  • Gewindelänge
    22.5mm
  • Kopfform
    T-25
  • Leistung
    4.4m²/Packung
Bruno berät Sie

Entscheiden Sie sich für die von Simpson Strong-tie entwickelte Impreg X4-Beschichtung, die nicht nur einen hervorragenden Korrosionsschutz für Ihre Außenkonstruktion bietet, sondern auch den Auswirkungen von Chemikalien auf das behandelte Holz widersteht - und das zu einem niedrigeren Preis als das gleiche Produkt aus A4-Edelstahl.

Impreg X4-Beschichtung

  • Die exklusive Simpson Strong-Tie Beschichtung aus 4 aufeinanderfolgenden Schichten, die einer 70 μm Feuerverzinkung entspricht.
  • Es bietet einen sehr guten Schutz gegen Korrosion.
  • Seine Verwendung wird hauptsächlich für die Befestigung von mit Chemikalien behandeltem Holz empfohlen.

A4 316-Beschichtung

  • Der säurebeständige Edelstahl A4 316 enthält Molybdän, das seine Festigkeit erhöht.
  • Die Tatsache, dass es nicht wärmebehandelt wurde und von Natur aus nicht magnetisch ist, macht es widerstandsfähiger gegen korrosive Umgebungen.
  • Diese Sorte eignet sich daher am besten für Konstruktionen im Außenbereich in einer stark korrosiven Umgebung.

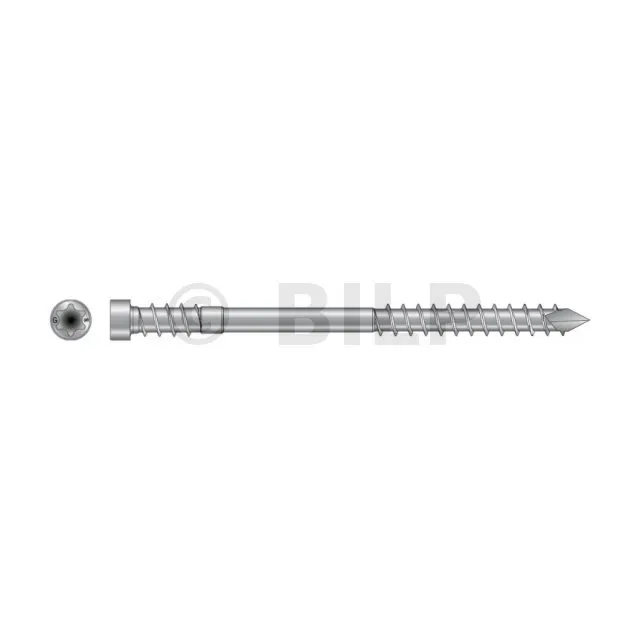

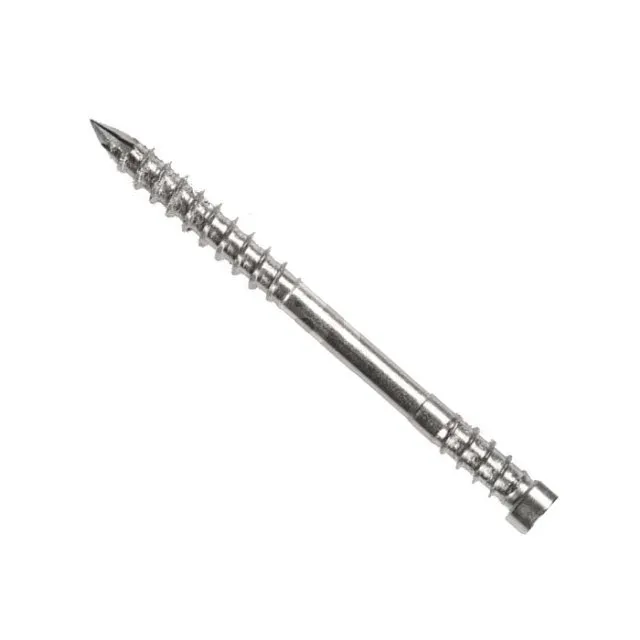

    Terrassenschrauben für Laubhölzer DSPROA4

    Die DSPRO A4 Hartholz-Terrassenschraube wird für die Montage von Exotenholz-Terrassendielen empfohlen.

    Merkmale

    Leistungserklärungen : FR-DoP-h17-0016-S1.0.pdf;

Material

  • Rostfreier Stahl A4 (316) gemäß EN 10088.

Vorteile

  • Zylinderkopf : diskrete Ausführung,

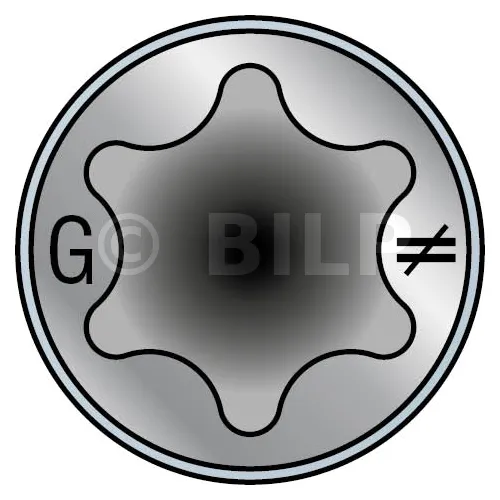

  • Tiefer Sternantrieb : besserer Halt des Antriebs : ideal für 90°- und 45°-Anwendungen,

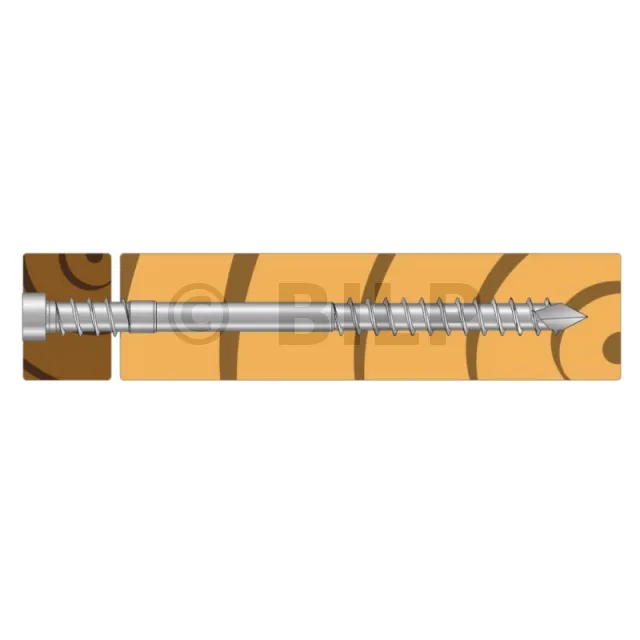

  • Doppeltes Gewinde : besserer Dielenmechanismus,
  • Asymmetrisches Grobgewinde : hohe Zugfestigkei
  • Gekerbtes Gewinde : bessere Staubabsaugung,
  • 4-seitige Pfeilspitzen : kein Vorbohren des Holzes notwendig,

Anwendungen

Träger

  • Tropen- und Nadelhölzer

Anwendungsbereiche

  • Befestigung von Terrassendielen aus Exoten- und Weichholz an Lagerhölzer aus Exoten- und Weichholz

Empfohlene Anzahl von Schrauben pro m² gemäß DTU51.4

Dielenbreite [mm]
Unterkonstruktionachsabstand 90 100 120 140 160
40 cm 56 50 42 37 32
45 cm 50 45 38 33 29
50 cm 45 40 34 29 26
55 cm 41 37 31 27 24
60 cm 37 34 28 25 22
65 cm 35 31 26 23 20
70 cm 32 29 24 21 19

Hinweis : Zwischen den Platten wurde ein Abstand von 5 mm berücksichtigt. Bei der Berechnung wurde eine Marge von +5% berücksichtigt. Bei Platten <180 mm werden 2 Schrauben pro Platte verwendet. Für Platten ≥180 mm werden 3 Schrauben pro Platte empfohlen.

Technsische Daten

Abmessungen

ArtikelArtikelcodeAbmessungen [mm]BitVerpackungm² /Packung
d l dh d1 lg1 lg2
DSPROA4 5.5x50 74287 5.5 50 6.5 3.8 22.5 10.5 T-25 150 4.4
DSPROA4 5.5x60 74288 5.5 60 6.5 3.8 27.5 10.5 T-25 150 4.4
DSPROA4 5.5x70 74289 5.5 70 6.5 3.8 32.5 10.5 T-25 150 4.4
DSPROA4 5.5x80 74290 5.5 80 6.5 3.8 37.5 10.5 T-25 150 4.4

Charakteristsische Merkmale

ArtikelCharakteristsische Merkmale
Charakteristisches plastisches Fließmoment - My,k [Nm] Charakteristischer Parameter des Auszugswiderstands - fax,k,90° [N/mm²] Charakteristischer Widerstandsparameter an der Kopfdurchführung - fhead,k [N/mm²] Charakteristische Zugfestigkeit - ftens,k [kN] Torsionsverhältnis
DSPROA4 5.5x50 7585 12.8 31.8 7.8 3.8
DSPROA4 5.5x60 7585 12.8 31.8 7.8 3.8
DSPROA4 5.5x70 7585 12.8 31.8 7.8 3.8
DSPROA4 5.5x80 7585 12.8 31.8 7.8 3.8

Umsetzung

Im Allgemeinen erfordert die DSPROA4-Schraube kein Vorbohren des Holzes. Bei Tropenhölzern ist es ratsam, je nach Dichte des Holzes Versuche durchzuführen. Dann kann ein Vorbohren erforderlich sein.
