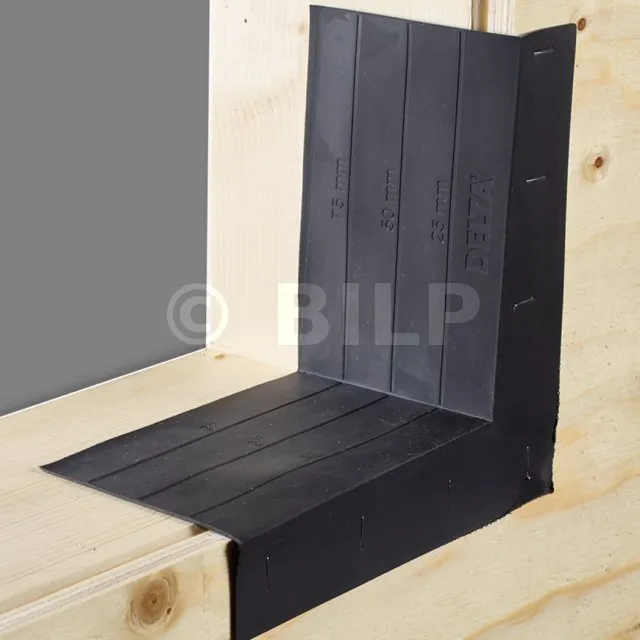

Flexible Ecke - DELTA-FAS CORNER - 100 x 150 x 190 mm - Menge : 1 Stück - Réf. 02203724_1

texte=Latte|points=433,419,293,419,235,559|taille=70|couleur=#ffffff|couleur_fleche=#ffffff
texte=>a|points=829,1017,831,1145|taille=70|couleur=#ffffff|couleur_fleche=#ffffff
texte=
|points=847,1111,595,1175|taille=70|couleur_fleche=#ffffff|type_legende=trait
texte=
|points=831,1115,833,1145|taille=60|couleur_fleche=#ffffff|type_legende=double_fleche_texte_dessus

• a= 2cm

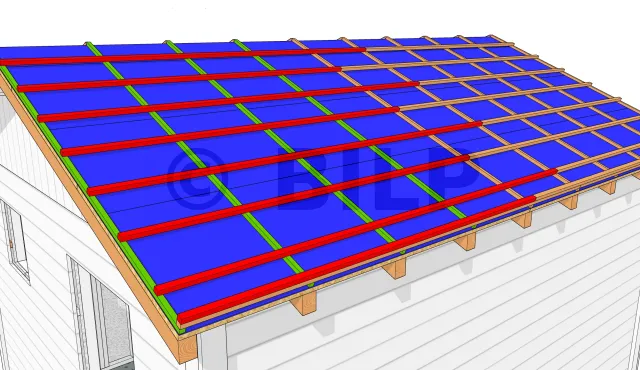

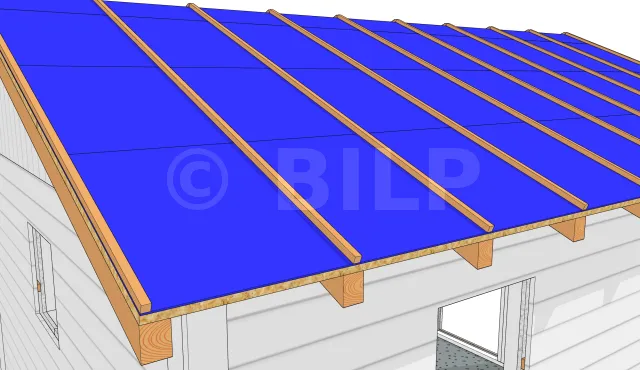

Die Konterlatten werden an den Sparren befestigt. Sie haben die Aufgabe, die Auflagefläche der Dachlatten anzuheben, damit eine Belüftung zwischen dem Dachschirm und der Rückseite der Dachziegel möglich ist. Eine Konterlatte muss mindestens 2 cm dick sein.

texte=1|points=1200,223,941,223,830,412
texte=
|points=1300,223,1622,223,1673,505

texte=2|points=1200,1268,983,1268,866,1058
texte=
|points=1300,1268,1538,1268,1625,1064

texte=L|points=1067,1085,1067,415|type_legende=double_fleche_texte_coupe
texte=
|points=1085,418,938,418|type_legende=trait
texte=
|points=1085,1088,938,1088|type_legende=trait

texte=l|points=1950,1088,1950,514|type_legende=double_fleche_texte_coupe
texte=
|points=1974,511,1832,514|type_legende=trait
texte=
|points=1974,1085,1835,1085|type_legende=trait

• 1 : erste Reihe
• 2 : elfte Reihe

Der Wert des mittleren Lattenabstandes wird durch die Formel :
P=(L+l)/20 mit P : der Lattenabstand in cm.
Messung von L und l (in cm) :

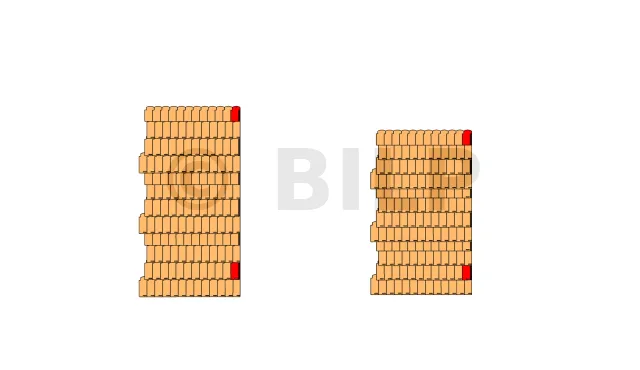

• Legen Sie auf einer ebenen Fläche 12 verschachtelte und maximal gezogene Dachziegel verkehrt herum hin.
  L erhält man nach Messung des maximalen Abstands zwischen der ersten und der 11. Dachziegel.
• Auf die gleiche Weise ziehen Sie die Dachziegel so weit wie möglich zusammen und wiederholen die Messung, um l zu erhalten.

texte=1|points=825,995,981,995,1037,695
texte=
|points=981,995,1283,781
texte=
|points=981,995,1547,875

texte=L|points=491,205,275,381
texte=
|points=401,279,275,381|type_legende=double_fleche_texte_coupe
texte=
|points=261,379,527,507|type_legende=trait
texte=
|points=385,271,655,391|type_legende=trait

texte=ch|points=2039,985,2095,843
texte=
|points=2073,893,2095,843|type_legende=double_fleche_texte_coupe
texte=
|points=2107,847,1887,789|type_legende=trait
texte=
|points=2089,899,1869,847|type_legende=trait

• 1 : Unterste Reihe

Es gilt die folgende Formel : P = l - ch

• P : der Lattenabstand
• l : Länge der Dachziegel
• ch : Überlappungslänge des Dachziegels in der unteren Reihe.
  • Mit ch = 10, wenn die Neigung <24,23° ist.
  • und ch = 7,5 wenn die Neigung>24,23° ist

texte=1|points=1457,507,1293,507,1143,699|couleur=#ffffff|couleur_fleche=#ffffff|taille=70
texte=2|points=1467,853,1283,853,1135,1021|couleur=#ffffff|couleur_fleche=#ffffff|taille=70

• 1 : Aufdoppelung
• 2 : Dachlatte

Die Neigung der Dachziegel muss konstant sein, egal ob es sich um die erste Reihe oder um die anderen Dachziegel auf dem Dach handelt. So muss bei der Traufverlegung der obere Teil des Falzziegels an der Dachlatte eingehängt werden. Der untere Teil wird auf eine Latte, eine erhöhte Latte oder ein Traufbrett gelegt.
Wenn die Länge des Dachsparrens nicht ein Vielfaches des Pfettenmaßes beträgt, verwenden Sie kurze Dachziegel, um die Anzahl der Dachziegelreihen wieder herzustellen.
