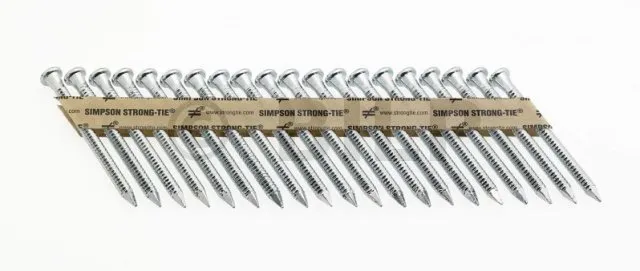

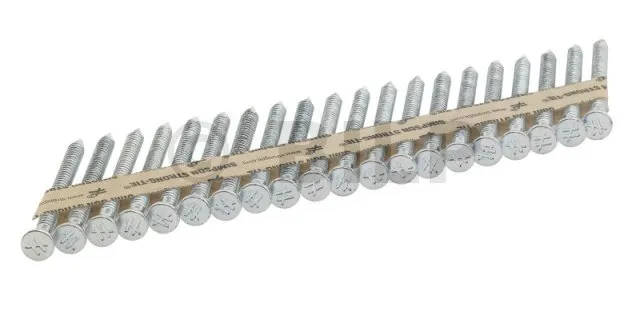

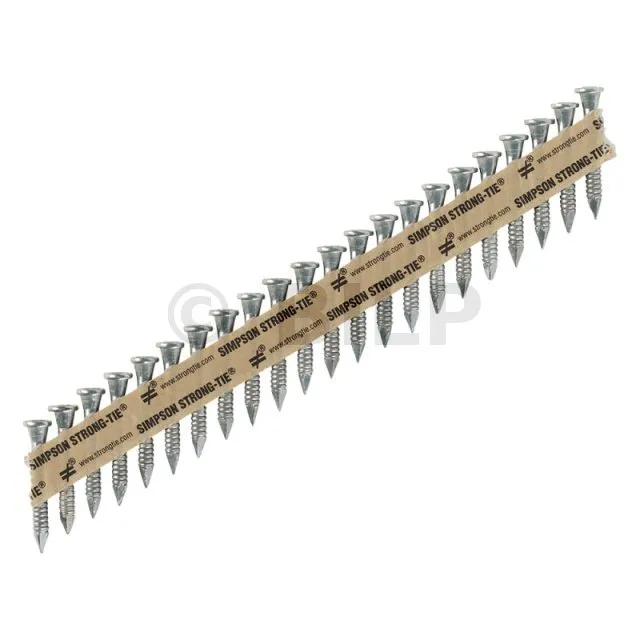

Papiermagazinierte Rillennagel 34° - Schachtel mit 1000 Nägeln - Réf. CNA4.0X60PC34
-
ReferenzCNA4.0X60PC34
-
Herstellungfrançaise
-
MaterialAcier électrozingué 12 µm suivant la norme EN 2081
-
MarkeSimpson Strong-Tie
-
Durchmesser4.0mm
-
Durchmesser des Kopfs7.0mm
-
Anzahl pro Band22
-
Länge60mm
Merkmale
Technische Zulassungen : ETA-04/0013 ;
Leistungserklärungen : FR-DoP-e04/0013
Material
- galvanisch verzinkter Stahl 12 µm (Klasse 005) nach EN 10016.
Vorteile
- Die konische Form unter dem Kopf ermöglicht den vollen Kontakt des Nagels mit dem Loch,
- Hohe Reißfestigkeit.
Anwendungen
Substrat
- Hauptträger : Massivholz, Verbundholz, Brettschichtholz,
- Nebenträger : Massivholz, Verbundholz, Brettschichtholz.

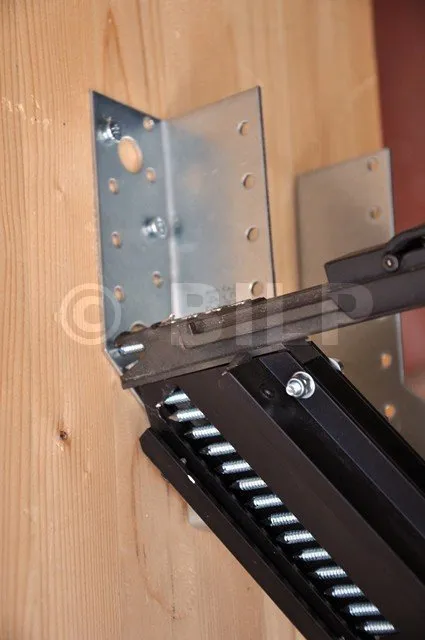

Einsatzgebiet
- Strukturelle Balkenschuhbefestigungen,
- Montagewinkelverbinder,
- Lochbleche und Lochplatten, ...
Technische Daten
Abmessungen und Merkmale
Rerenze | Abmessungen der Befestigung [mm] | Menge pro Papiermagazine | Menge pro Karton | Charakteristische Werte - Holz C24 gemäß ETE-04/0013 [kN] | ||||
---|---|---|---|---|---|---|---|---|
d | l | dh | ht | Rlat.k | Rax.k | |||
CNA4,0X35PC34 | 4 | 35 | 8 | 1.5 | 22 | 1500 | 1.66 | 0.61 |
CNA4,0X40PC34 | 4 | 40 | 8 | 1.5 | 22 | 1500 | 1.83 | 0.74 |
CNA4,0X50PC34 | 4 | 50 | 8 | 1.5 | 22 | 1000 | 2.22 | 0.98 |
CNA4,0X60PC34 | 4 | 60 | 8 | 1.5 | 22 | 1000 | 2.36 | 1.23 |
Diese Werte sind für Holz der Klasse C24 angegeben. Für andere Klassen multiplizieren Sie die Werte mit den in der nachstehenden Tabelle angegebenen Durchgangskoeffizienten. Diese Werte werden gemäß ETA-04/0013 und für Bleche mit einer Dicke von 1,5 bis 4 mm angegeben.
