H-Rillennagel aus Edelstahl

Edelstahl-Kammnägel

Die Edelstahl-Kammnägel CNA-S werden für die strukturelle Montage von Simpson Strong-Tie-Verbindern empfohlen. Alle unsere Tests wurden mit diesem Nageltyp durchgeführt. Für eine bessere Rückverfolgbarkeit auf den Baustellen sind sie mit einem ≠-Stempel versehen, der eine unvergleichliche Qualität garantiert.

Eigenschaften

Technische Eigenschaften : ETA-04/0013.
Leistungserklarungen : FR-DoP-e04/0013

Werkstoff

  • Edelstahl 1.4404 (A4) gemäß 10088.

Vorteile :

  • Die konische Form unter dem Kopf ermöglicht den vollständigen Kontakt des Nagels mit dem Loch,
  • Hohe Reißfestigkeit.

Anwendungen :

Träger

  • Hauptträger : Massivholz, Verbundholz, verleimtes Schichtholz.
  • Nebenträger : Massivholz, Verbundholz, verleimtes Schichtholz.

Anwendungsbereich

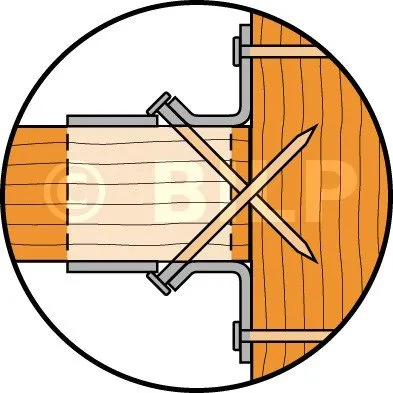

  • Balkenschuhbefestigung aus rostfreiem Stahl,
  • Winkelverbinder aus rostfreiem Stahl,
  • Bänder aus rostfreiem Stahl...
  • Edelstahl-Lochbleche

Technische Daten

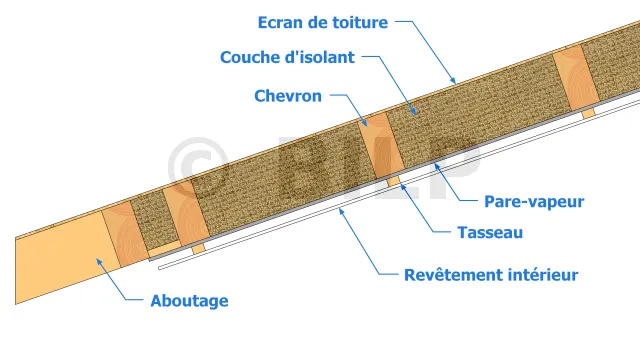

Einlagige Dämmung

Dies ist die einfachste und am leichtesten umzusetzende Technik. Sie wird von innen durchgeführt. Sie besteht darin, dass die Dämmung zwischen die Sparren eingefügt wird. Die Dicke der Dämmung darf daher nicht größer sein als die des Sparrens.

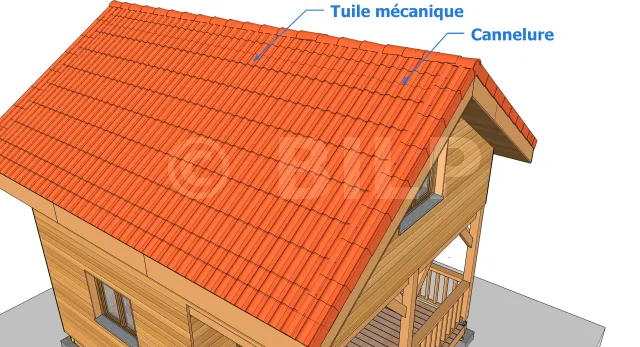

Dachpfanne

Für eine gute Abdichtung sind Längs- und Querüberlappungen von 5 bis 12 cm erforderlich. Außerdem müssen Sie zusätzliche Reliefs oder Nuten an den Seiten oder Köpfen der Dachziegel anbringen, um die Elemente zu lockern.

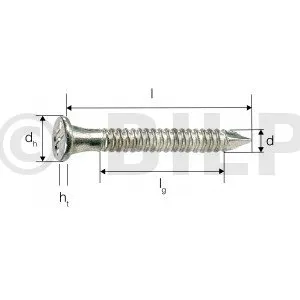

Abmessungen der Befestigungen [mm]Charakteristische Werte - Holz C24 gemäß ETE-04/0013 [kN]
Referenz d l dh ht Rlat,k Rax,k
CNA4,0X35S-HV 4 35 8 1.5 1.66 0.61
CNA4,0X50S-HV 4 50 8 1.5 2.22 0.98

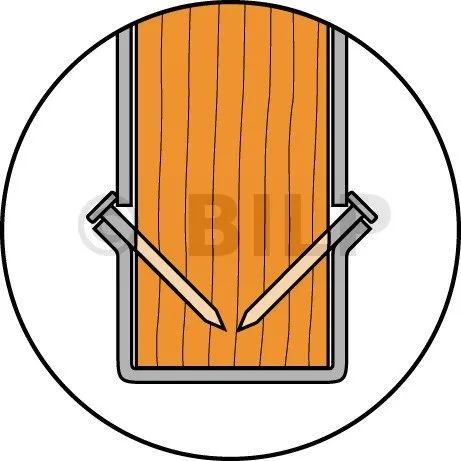

Installation

Anwnendungsbereich : Feuerverzinkter Stahl
Verwenden Sie nur Werkzeuge, die speziell für rostfreien Stahl entwickelt wurden.
