Berechnung der Dachlast

Bruno, Yvan

Die Dimensionierung der Elemente eines Holzterrassendachs beginnt mit der Bestimmung der Dachlast Das Ergebnis wird systematisch verwendet, um den Querschnitt der Dachelemente zu bestimmen.

Bei dieser Berechnung müssen Sie die Art der Dacheindeckung, die Eigenschaften der Decke, die Isolierung und auch die Schneelast berücksichtigen.

Sie können das Werkzeug Berechnung der Dachlast verwenden. Die folgenden Erklärungen beziehen sich auf die Verwendung dieses Tools. Es ist einfach zu benutzen, aber Sie müssen trotzdem einige Daten kennen, die für die Berechnung unerlässlich sind, wie z. B. :

  • Die Art der Dacheindeckung, die Sie verwenden möchten, oder ihre Belastung in daN/m².
  • Die Art der Decke oder ihre Belastung in daN/m².
  • Die Art der Isolierung oder ihre Belastung in daN/m².
  • Das Departement, in dem der Bau errichtet werden soll.
  • Die Höhe des Ortes, an dem gebaut werden soll.

1. Belastung der Decke

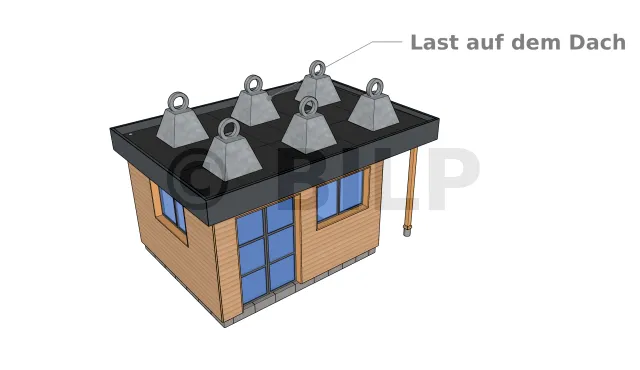

Last auf der Dachterrasse des Häuschens

In diesem Abschnitt haben Sie zwei Möglichkeiten: Entweder Sie wählen Ihre Art der Dacheindeckung aus der Liste, die im Dropdown-Register des Feldes "Art der Dacheindeckung" angeboten wird, oder Sie geben den Wert für die Last Ihrer Dacheindeckung direkt im Register "Last der Dacheindeckung" ein.
Die Belastung wird abhängig sein von Typ Ihres Flachdachs : eine begehbare Dachterrasse, eine nicht begehbare Dachterrasse, eine begrünte Dachterrasse, etc. Denn davon hängt das System der Abdichtung und der Schutz des Daches ab.

In der Dropdown-Registerkarte "Art der Dacheindeckung" finden Sie dort :

  • Dachterrassen ohne zusätzlichen Schutz.
  • Dachterrassen mit 4 cm Splittschutz.
  • Dachterrassen mit Schutz durch Sand 3 cm + Porenbeton 4 cm.

Dies sind die am häufigsten verwendeten Arten von Flachdachabdeckungen. Wenn die von Ihnen geplante Art nicht aufgeführt ist, müssen Sie einige Nachforschungen anstellen, um die Belastung in daN/m² zu ermitteln. Wenn Sie sich zum Beispiel für eine einfache EPDM-Abdeckung entscheiden, hängt die Belastung von der Dicke der Abdeckung ab.

2. Belastung der Decke

Wie bei der Last der Abdeckung können Sie Ihren Deckentyp im Reiter "Deckentyp" auswählen oder seine Last in daN/m² direkt eintragen, wenn er nicht im Dropdown-Register steht.

3. Belastung der Dämmung

Immer noch nach demselben Prinzip und abhängig von der Art der Wärmedämmung Ihres Flachdachs müssen Sie den Dämmstofftyp aus der Liste auf der Registerkarte "Dämmstofftyp" auswählen oder direkt die Last des Dämmstoffs in daN/m² eintippen. Wenn Sie sich entschieden haben, keine Dämmung anzubringen, können Sie "Keine Dämmung" aus der Liste auswählen oder die Last von 0 in das Feld "Last der Dämmung" eintippen.

4. Klimatische Überlast (Schnee)

Für diesen Teil müssen Sie nur im Feld "Bundesland" das Bundesland auswählen, in dem das Gebäude errichtet werden soll. Dann müssen Sie auf der Registerkarte "Bauhöhe" die Höhe des Bauortes in Metern über dem Meeresspiegel eingeben.


Konkretes Beispiel

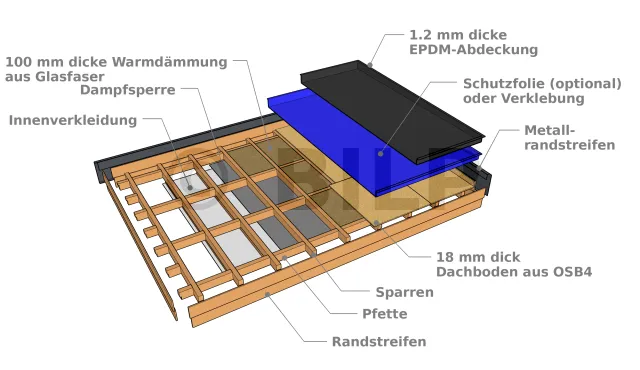

Die Elemente, aus denen die Dachterrasse des Häuschens besteht

Nehmen wir als Beispiel dieses Häuschen, das im französischen Département Isère mit einer Höhe von 800 m gebaut wurde.

Nach diesem Beispiel und unter Verwendung des Tools Berechnung der Dachlast haben wir also :

1. Dachlast

  • Art der Dacheindeckung : EPDM-Membrane 1,2 mm
  • Deckungslast (daN/m²) = 1,37

Da die 1,2 mm dicke EPDM-Abdeckung nicht in der Liste steht, müssen Sie 1,37 direkt in das Feld "Abdeckungslast (daN/m²)" eintippen.

2. Belastung der Decke

  • Deckentyp : OSB-Platte oder Spanplatte 18 mm
  • Deckenlast (daN/m²) = 11

3. Belastung der Dämmung

  • Art der Isolierung : Glasfaser-Thermalisolierung 100 mm
  • Last des Dämmstoffs (daN/m²) = 2,7

Diese Wärmedämmung ist nicht auch in der Liste enthalten. Sie muss daher direkt in das Feld "Last der Dämmung (daN/m²)" eingetragen werden.

4. Klimatische Überlast (Schnee)

  • Departement : 38 Isère
  • Höhe des Gebäudes (m) : 800 m

Wenn wir auf "BERECHNEN" drücken, erhalten wir dann als Ergebnis :

  • Gesamtlast : 165,07 daN/m²
  • davon Strukturlast : 15,07 daN/m²
  • davon Klimalast : 150 daN/m²
