Die Wellplatten PVC, Stahl, Faserzement usw.

Langa, Bruno, Manitra, Fanoa

Bei Platten mit kleinen oder großen Wellen, die aus PVC, Polyester, Polycarbonat oder verzinktem Stahl bestehen, ist die Dacheindeckung mit Wellplatten auch für einen Anfänger am einfachsten zu bewerkstelligen. Dennoch gibt es einige wesentliche Techniken, die ein guter Dachdecker a priori kennen sollte.

Hier ein kostenloser Auszug aus der Bauanleitung :

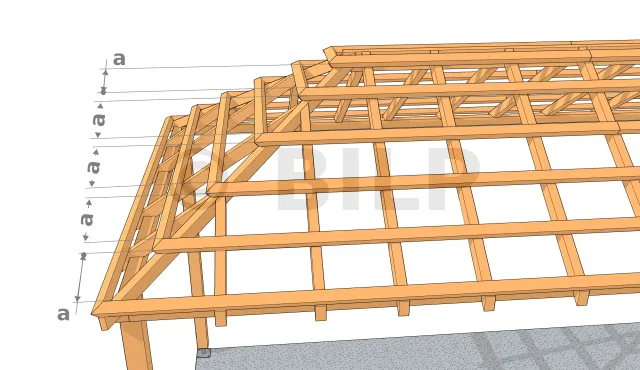

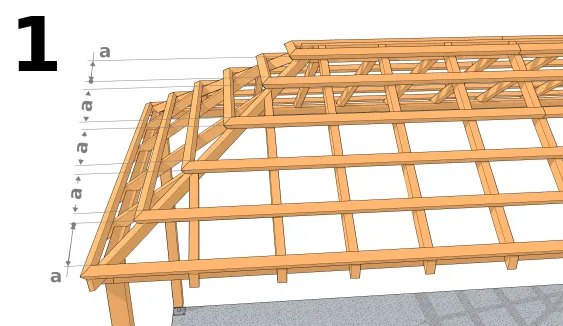

Die Vorbereitungen
  • a : Abstand zwischen den Dachlatten

Bevor du die Wellplatten verlegst, ist es wichtig, den Dachstuhl (Pfette + Sparren) gut vorzubereiten. Auch wenn der Dachstuhl sehr einfach ist, müssen die einzelnen Elemente gut befestigt sein und parallel zueinander verlaufen, d. h. in gleichen Abständen. Je nach Länge der Wellplatten müssen diese auf mindestens zwei Sparren befestigt werden, wobei immer die Länge der Sparren zu berücksichtigen ist. Der maximale Abstand zwischen zwei Sparren darf nicht größer sein als der vom Lieferanten angegebene. Falls der Abstand zwischen den Sparren zu groß ist, müssen Sie einen weiteren Sparren hinzufügen. Selbstverständlich werden alle Berechnungen lange vor dem Einbau geplant.

Verlegetipp

Die Verlegung der Wellplatten erfolgt Blatt für Blatt und Reihe für Reihe. Sie beginnt von unten nach oben (von der Dachrinne bis zum Dachfirst) und von einem Ende des Daches aus.
In der Regel ist dies die Seite, die dem vorherrschenden Wind abgewandt ist.

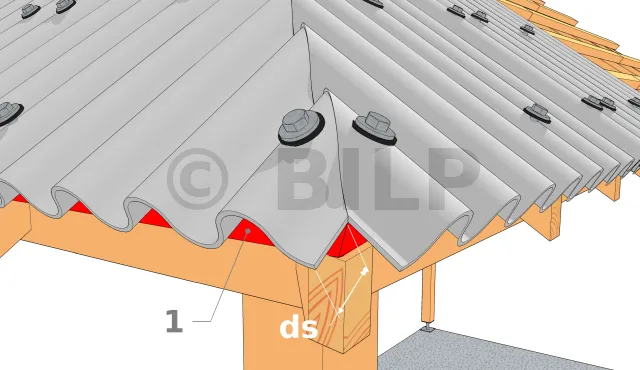

Verlegetipp
  • df : stirnseitige Überhänge
  • 1 : Markierungen für die Front- und Seitenüberstände.

Die genaue Verlegung der ersten Wellplatte ist wichtig. Diese muss richtig platziert werden, da das Verlegen der anderen Platten davon abhängt. Die erste Platte wird an der Stirnseite des Daches angebracht. Achten Sie darauf, dass die Seiten- und Stirnüberstände an beiden Enden der ersten Platte (d. h. an den Dachrändern und an der Dachrinne) eingehalten werden. Es wird empfohlen, genau zu messen und gegebenenfalls Markierungen zu verwenden. Überprüfen Sie die Rechtwinkligkeit der ersten Platte mit den Sparren, bevor Sie die Platte endgültig befestigen.

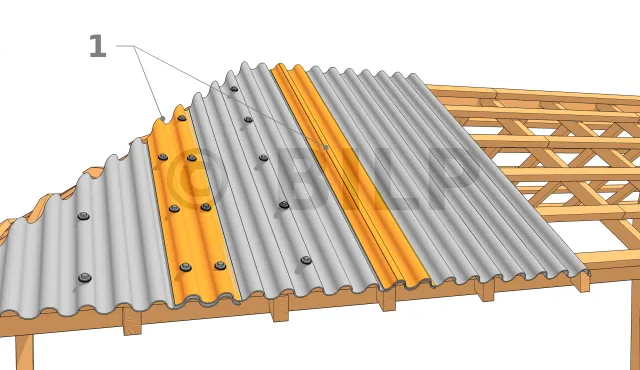

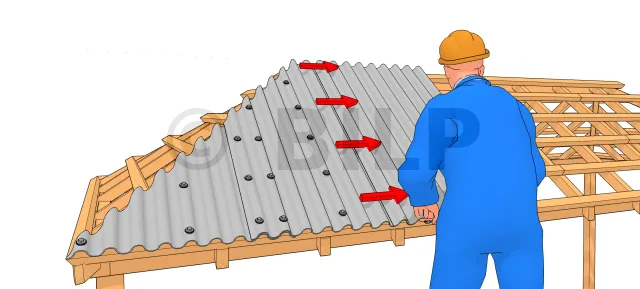

Verlegetipp
  • 1 : Quer überlappende Fläche.

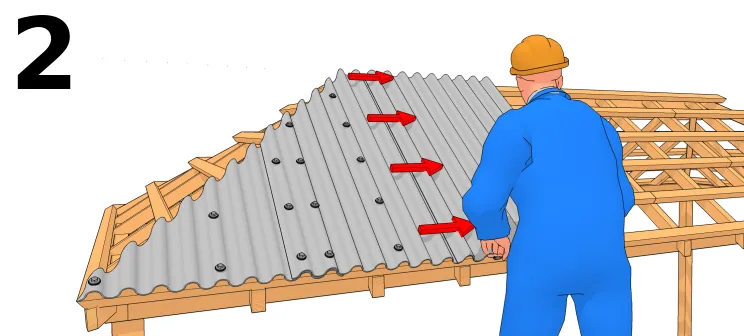

Die weiteren Platten werden verlegt, nachdem die Zugbänder der ersten Platte gut befestigt sind. Dasselbe gilt für die anderen Platten.
Vergessen Sie nicht, die Platten quer (mindestens eine volle Welle) und längs aufeinander zu legen.

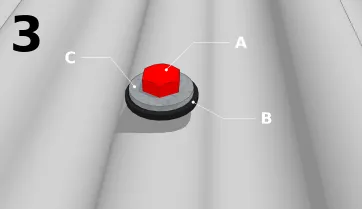

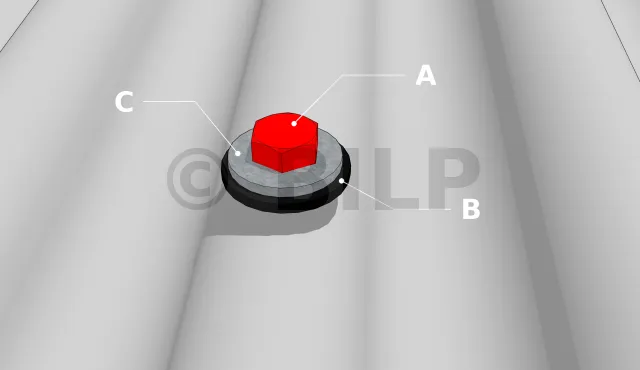

Die Verlegung
  • A : Sechskant-Holzschrauben
  • B : Unterlegscheibe aus Gummi
  • C : Druckplatte aus Aluminium

Verwende zum Befestigen der Platten Schraubenzieher. Sie werden am oberen Ende einer Welle angebracht.
Ausgestattet mit einer Gummischeibe und einer Aluminiumplatte verwenden Sie eine Ratsche, um die Zugschrauben festzuziehen. Achte jedoch darauf, dass du die Schraubenzieher nicht zu fest anziehst, damit die Platte nicht platzt und zerquetscht wird.

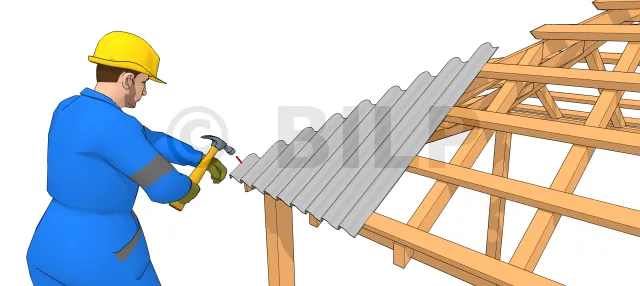

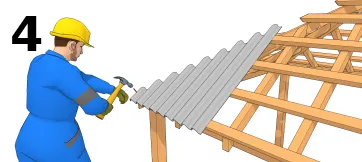

Vor dem Bohren Markierungen anbringen

Bevor Sie den Bohrer benutzen, sollten Sie die Wellenberge markieren. Verwenden Sie einen scharfen Nagel und einen Hammer, um die Stellen zu markieren, an denen Sie die Sechskant-Holzschrauben anbringen wollen. Achten Sie darauf, dass diese Löcher genau aufeinander ausgerichtet sind. Dies ist sowohl für eine technische als auch für eine ästhetische Frage wichtig.

Markierungen vor dem Bohren anbringen (2)

Markierungen vor dem Bohren anbringen (2)
Wenn Sie sich nicht sicher sind, ob die Schraubenlöcher richtig ausgerichtet sind, sollten Sie :

  • Entweder ein großes, gerades Lineal, das Sie schrittweise auf die Platten legen.
  • oder ein Seil, das mit zwei Nägeln, die an den Enden der Pfetten befestigt sind, horizontal gespannt wird. Dieses Seil wird mit jedem Fortschritt der Verlegung verschoben.

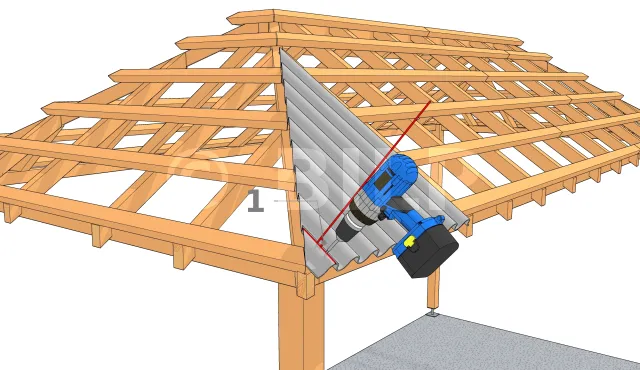

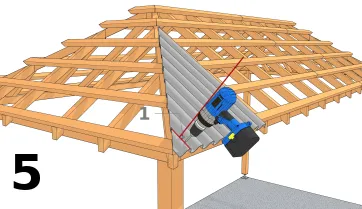

Wie man die Platten durchbohrt
  • 1 : Rechtwinkligkeit

Die Art und Weise, wie eine Platte gebohrt wird, ist wichtig. Ein falsches Vorgehen könnte nämlich dazu führen, dass Regenwasser eindringt. Die Platte muss mindestens auf zwei Sparren befestigt werden. Die Vorbohrungen werden an diesen Sparren vorgenommen. Verwenden Sie eine Bohrmaschine, um Löcher in die Platten zu bohren. Setzen Sie den Bohrer senkrecht zur Platte an, damit der Bohrer nicht abbricht. Die Vorbohrungen müssen die gleiche Größe wie die Deckenschrauben haben.

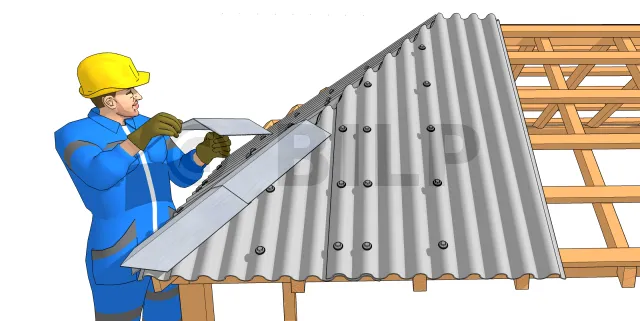

Die Fertigstellung (1)

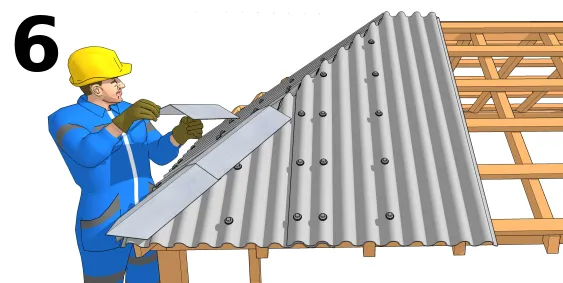

Das Anbringen der Firstziegel kann jedes Mal erfolgen, wenn Sie die Verlegung einer Reihe abgeschlossen haben. Vergiss nicht, die Dachfirste gut übereinander zu legen, um das Eindringen von Regenwasser zu verhindern.

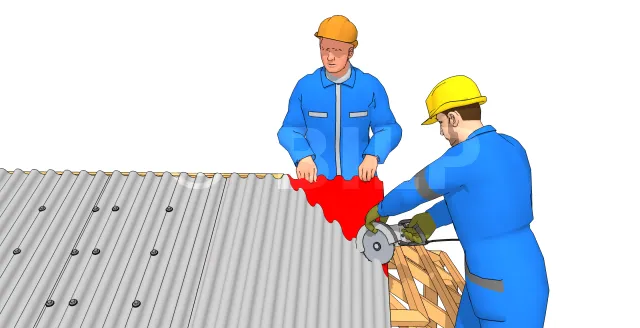

Die Fertigstellung (2)

Um überschüssige Randsteine oder Platten abzuschneiden, verwenden Sie einen Trennschleifer. Ziehen Sie vor dem Schneiden eine Kreidelinie, der Sie folgen, um "Sägezähne" zu vermeiden.

Das Verlegen von Wellplatten
Ein sehr detailliertes Video. Die Kommentare sind auf Englisch, aber Sie können die Untertitel und deren Übersetzung aktivieren.
Das Verlegen von Stahltrapezen
Diese Animation zeigt das Verlegen von Stahltrapezen sowie die Endbearbeitung.

Verkleidung von Metallplatten

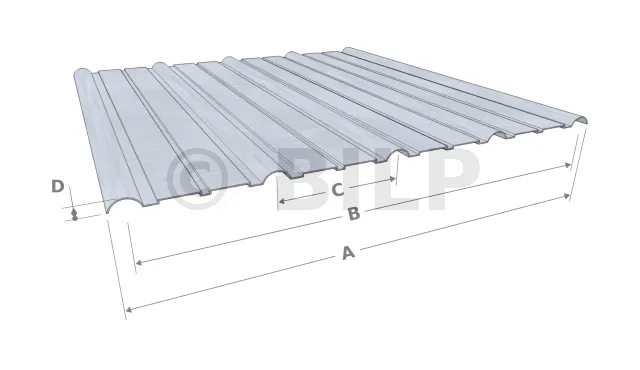

Standardmaße
  • A= 96.52 cm ; B= 92 cm ; C= 22.86 cm ; D= 1.91 cm

Die Standardbreite von verzinkten Stahlblechen beträgt oft entweder 81 cm oder 96,52 cm (wie in dieser Abbildung gezeigt). Bei letzterer deckt sie beim Verlegen eine Fläche von 92 cm ab, da sich die seitlichen Enden überlappen müssen. Wellen von 1,91 cm sind in Abständen von 22,86 cm anzutreffen. Bei der Länge hat man ein Standardmaß von 2,40 m, man kann aber jederzeit jede beliebige Länge bestellen.

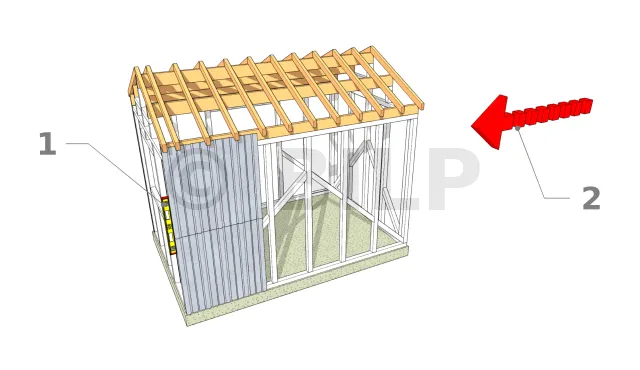

Verlegen des ersten Paneels
  • 1 : Wasserstand ;
  • 2 : vorherrschender Wind

Beginnen Sie mit der Installation auf der Seite, die dem vorherrschenden Wind gegenüberliegt (linker oder rechter Rand). Nehmen Sie sich viel Zeit, um das erste Paneel richtig zu installieren. Achten Sie darauf, dass das Panel lotrecht steht, um die Ausrichtung der nächsten Panels beizubehalten.

Installieren Sie das zweite Panel

Installieren Sie das zweite Paneel neben dem ersten. Legen Sie sie auf dem letzten gewellten Teil übereinander. Befestigen Sie zunächst vorübergehend alle Paneele und nageln Sie nach der Ausrichtung endgültig an den Wellen.

Anstelle von Nägeln werden auch Sechskant-Holzschrauben verwendet.

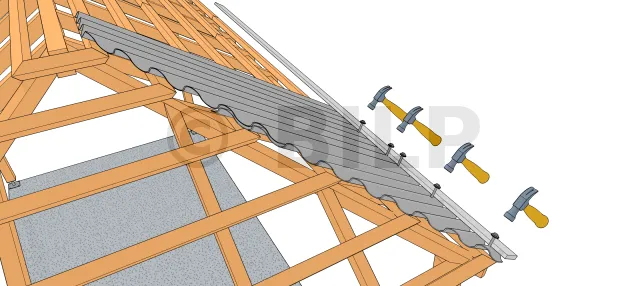

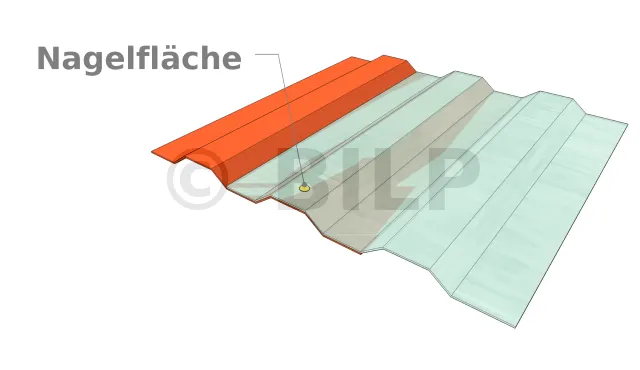

Nageln Sie die Paneele zusammen

Vergewissern Sie sich, dass Sie die Rippen an den Enden der Paneele nicht endgültig oder vorübergehend befestigt haben, bevor sie übereinandergelegt und an einem benachbarten Paneel ausgerichtet werden.

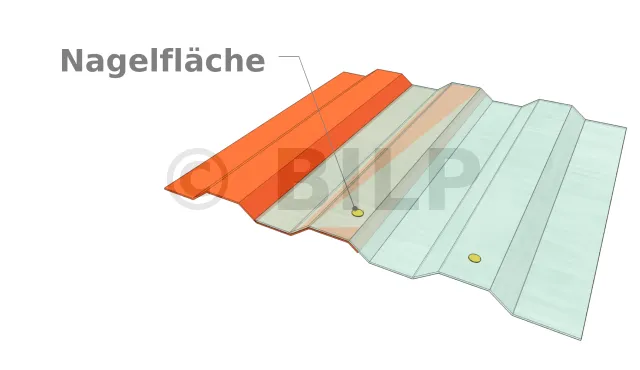

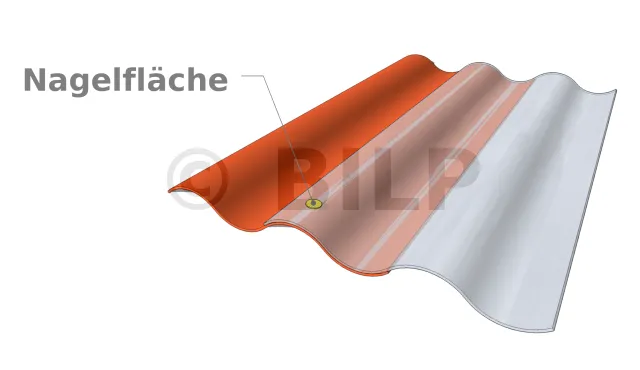

Die endgültigen Befestigungsflächen

Um endgültig zu fixieren, befestigen Sie etwa alle 20 cm. Achten Sie darauf, dass sich die Befestigungen am Scheitelpunkt der Wellen befinden.

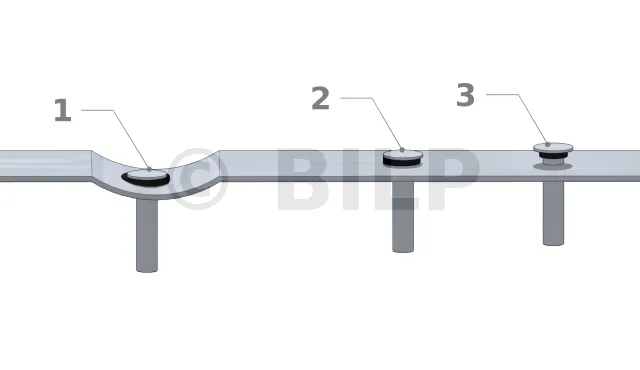

Drücken Sie die Befestigungen nicht zu tief hinein
  • 1 : Zu tief ;
  • 2 : Unterlegscheibe zusammengedrückt ;
  • 3 : Zu hoch

Metallpaneele sollten mit verzinkten Nägeln (Nägel oder Sechskant-Holzschrauben) mit Gummischeiben oder Sechskantschrauben befestigt werden. Die Länge der Nägel sollte gut gewählt werden, damit sie beim Nageln nicht über die Pfetten hinausragen. Außerdem solltest du vermeiden, die Nägel zu weit einzuschlagen, um das Gummi nicht zu beschädigen oder die Unterlegscheiben zu komprimieren. Wenn die Nägel zu hoch sind, könnte die Befestigung nachgeben und es ist möglich, dass der Wind die Verkleidung wegträgt. Ebenso könnte Feuchtigkeit unter die Unterlegscheiben gelangen.

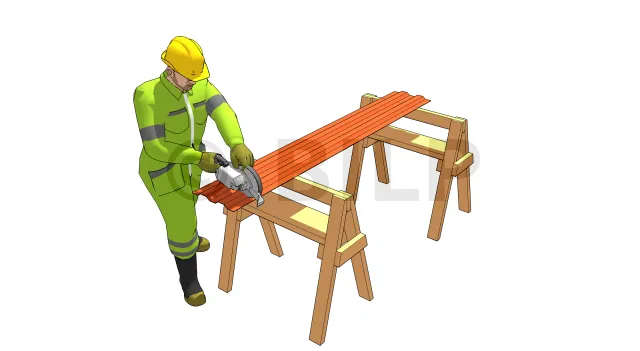

Schneiden von Blechen

Auch wenn die Verkleidung aus Metall besteht, ist es nicht schwierig, sie zu schneiden. Gewellte oder verzinkte Bleche lassen sich leicht mit einer Kreissäge mit einem speziellen Metallschneideblatt schneiden, das leicht in Eisenwarenläden zu finden ist. Denken Sie daran, Schutzvorrichtungen wie Schutzhandschuhe und Brillen zu verwenden.

Die Fertigstellung

Es gibt spezielle Teile für die Endbearbeitung von Schnitten, Fenstern, Ecken und dergleichen. Sie können separat gekauft und nach den Anweisungen des Herstellers eingebaut werden.

[...]
