Der Schindel

Langa, Bruno, Manitra

Ein Element, das ebenso leicht zu verlegen ist wie eine Holzschindel, ist Shingle. Er gehört zur Familie der Asphaltschindeln. Es ist eine Bahn, die aus einem wasserdichten Film aus Bitumen und Glasfasern besteht.

Sein Hauptvorteil ist seine optische Wirkung für ein dunkles, auffälliges Dach bei einem akzeptablen Preis.

Es eignet sich für Dächer mit einer Neigung von mehr als 20°. Shingle ist in einer großen Auswahl an Farben erhältlich und ist sehr leicht, aber dennoch widerstandsfähig. Zu seinen Nachteilen gehört die relativ geringe Lebensdauer (30 Jahre gegenüber 70 Jahren bei Schiefer).

Hier ein kostenloser Auszug aus der Bauanleitung :

Verlegung der Paneele

Zum Verlegen von Schindeln benötigt man einen festen, massiven Untergrund, so dass die gesamte Oberfläche der Schindeln auf diesem Untergrund aufliegt. Man kann OSB-Platten oder eine Verbindung aus ineinandergreifenden Dachlatten verwenden.

Im folgenden Fall wird als Beispiel die Verlegung auf OSB-Platten des Typs Außenseite betrachtet.

Verlegen der ersten Plattenlinie

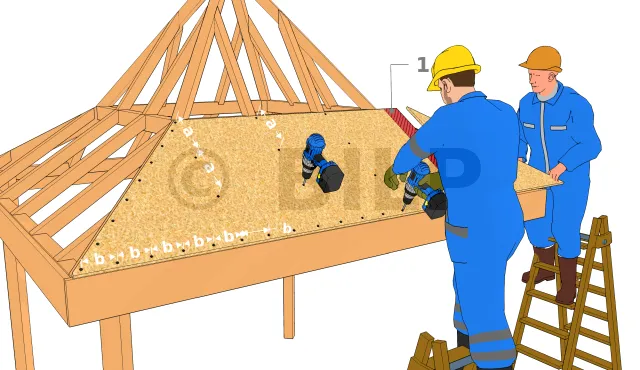

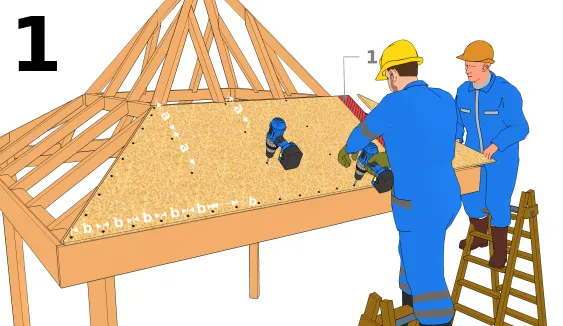

  • 1 : Zu entfernender Teil
  • a = 30 cm ; b = 15 cm

Die OSB-Platten sollten strategisch angebracht werden. Beginnend mit der unteren Ecke einer Seite werden die Längen der OSB-Platten im rechten Winkel zu den Sparren angebracht. Es muss sichergestellt werden, dass die kurzen Enden mittig auf den Sparren liegen. Bevor die Platten mit verzinkten Nägeln an den Sparren befestigt werden, muss zwischen den Platten ein Spreizraum von ca. 1 cm gelassen werden. Entlang der Enden werden die Nägel alle 15 cm eingeschlagen, ansonsten alle 30 cm.

Verlegen der zweiten Paneelreihe

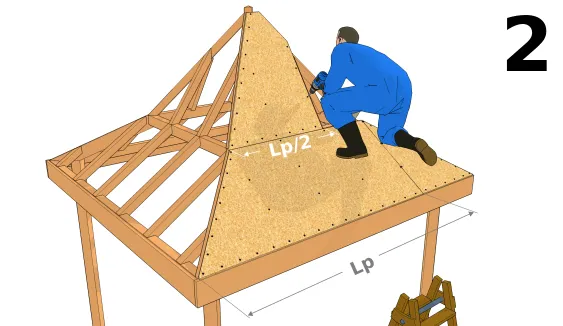

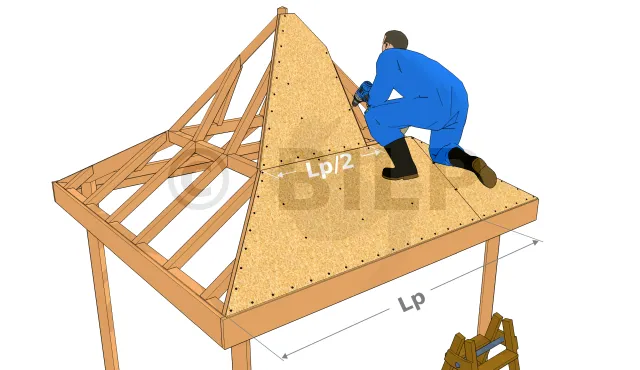

  • Lp : Länge der Paneele.

Um sicherzustellen, dass die vertikalen Fugen zwischen den Linien liegen, beginne mit einem halben Paneel. Das Ende des halben Paneels sollte auf halber Strecke entlang eines Sparrens fallen. Setzen Sie die Dachverkleidung bis zum Kamm fort, nageln Sie aber nur bis etwa 15 cm vor dem Kamm. Ein Bereich zum Ausschneiden wird für später stehen gelassen.

Rinnenende

Montage der Enden der Dachrinnen am Vordach

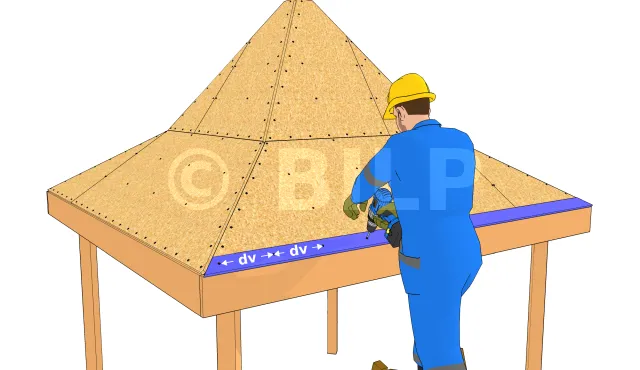

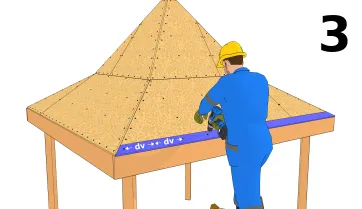

  • dv : Abstand zwischen den Schrauben = 30 cm.

Bevor Sie eine Schindeldeckung anbringen, müssen Sie die Dachränder mit Tropfkanten schützen, die fest am Randstreifen befestigt werden. Die Tropfleiste besteht aus verformbarem Aluminium und wird in einem Winkel mit einer leichten Lippe an der Kante angebracht, um zu verhindern, dass Wasser direkt auf den Randstreifen läuft. Schneiden Sie einfach an jedem Ende mit einer Metallschere eine 45-Grad-Kerze ab und befestigen Sie sie fest mit Nägeln, die alle 30 cm eingeschlagen werden.

Das Dämmpapier

Dämmpapier ausbreiten
  • 1 : Vordach

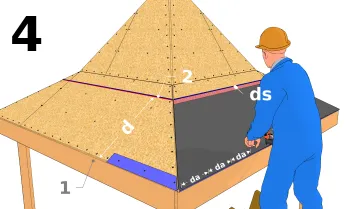

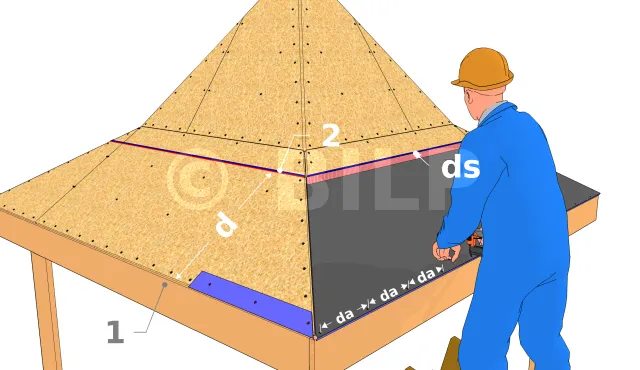

  • 2 : Linie vor Änderung der Neigung der Dachrinne (hier d = 78 cm).
  • da = 30 cm ; ds = 10 cm.

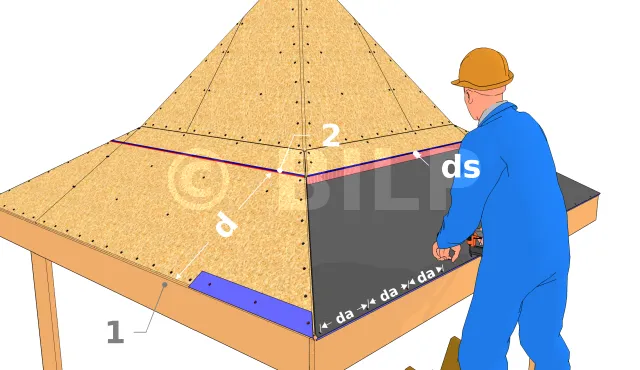

Wenn du eine Schicht Dämmpapier über die Platten legst, wird das Dach vor Feuchtigkeit geschützt. Um eine erste Reihe Isolierpapier links auszurichten, ziehen Sie eine Markierungslinie (mit einer Richtschnur) ab 78 cm von der Dachrinne aus und lassen Sie etwa 1 cm mehr stehen. Anschließend bringst du die Dämmstoffe so an, dass sie in jeder Reihe 5 cm übereinander liegen, wobei du darauf achtest, dass die Scheitelpunkte der Dämmstoffe mit den Markierungslinien übereinstimmen. Wenn zwei Bahnen an einer vertikalen Fuge zusammenstoßen, ist eine Überlappung von mindestens 10 cm erforderlich. Schlage schließlich im Abstand von 30 cm sorgfältig Klammern ein, um sie an den Randstreifen zu befestigen.

Verteile die Papiere in den folgenden Reihen
  • 1 : Dämmstoff
  • 2 : Linie 80 cm vom Vordach entfernt.

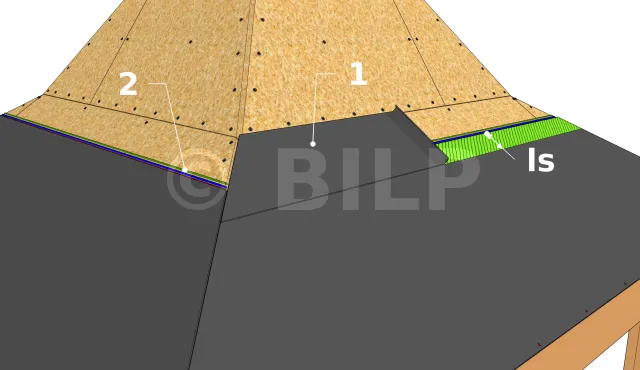

  • ls : Länge der Überlappung

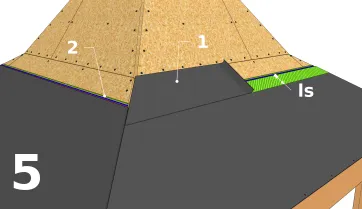

Zeichne eine neue Linie ab 80 cm von der Dachtraufe aus. Breite dann die Papiere dieser zweiten Reihe aus und achte darauf, dass die Unterkante diese Linie umfasst. Am Schnittpunkt der beiden Reihen muss eine Überlappung von 10 cm vorhanden sein. Nachdem du die Isolierpapiere gut befestigt hast, fährst du auf die gleiche Weise bis zur Spitze fort (achte immer darauf, dass die Reihen 10 cm übereinander liegen).

Rinnenende (2)

Anbringen der Enden der Giebelrinnen

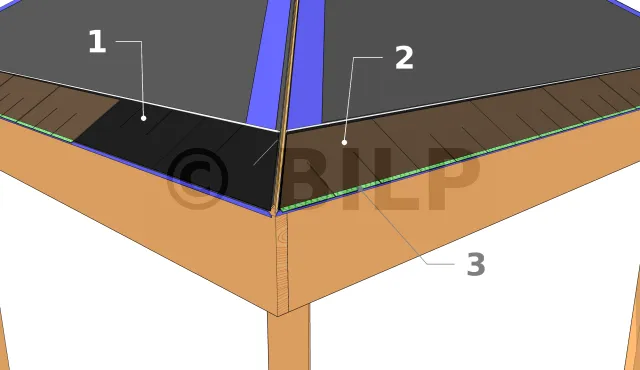

  • 1 : Traufe

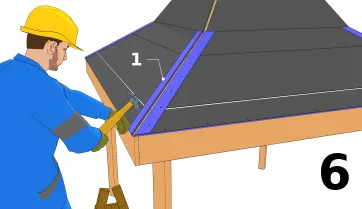

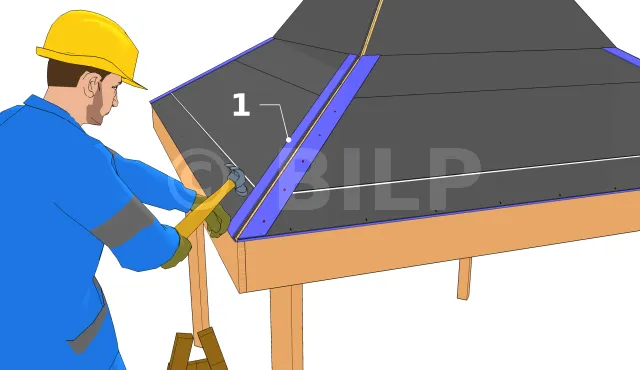

Schneiden Sie am Ende des ersten Stücks eine 45°-Gehrung ab. Installieren Sie es an der Giebelkante des Daches, sodass es die Ränder des Dämmpapiers überdeckt. Legen Sie die Traufe des Giebels auf die Oberseite der Dachtraufe. Nageln Sie die Traufe anschließend entlang der gesamten Kante fest. Befolgen Sie die gleichen Anweisungen, um die anderen drei Giebelkanten anzubringen.

Startlinien

Anbringen der Enden der Giebelrinnen
  • 1 : Traufe

Schneiden Sie am Ende des ersten Stücks eine 45°-Gehrung ab. Installieren Sie es an der Giebelkante des Daches, sodass es die Ränder des Dämmpapiers überdeckt. Legen Sie die Traufe des Giebels auf die Oberseite der Dachtraufe. Nageln Sie die Traufe anschließend entlang der gesamten Kante fest. Befolgen Sie die gleichen Anweisungen, um die anderen drei Giebelkanten anzubringen.

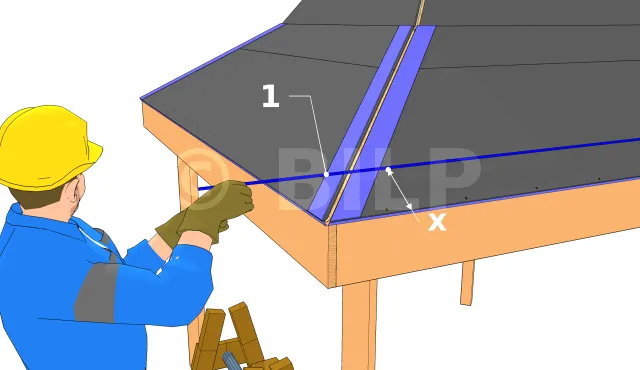

Verlegen der Startbahnen

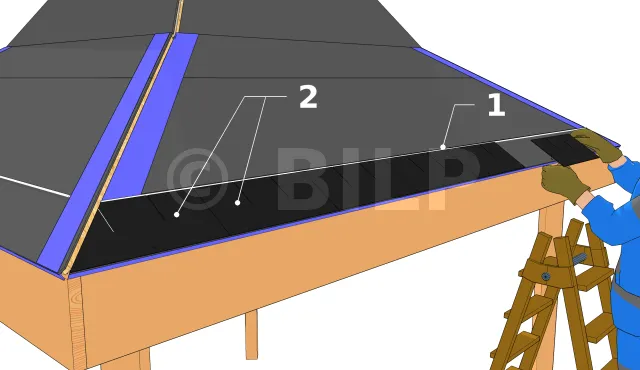

  • 1 : Startstreifen
  • 2 : Startlinie

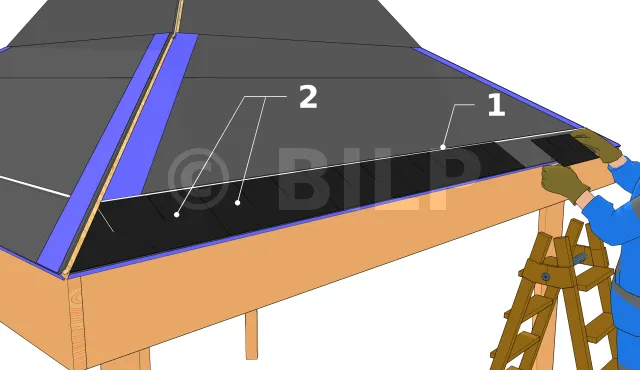

Bei Asphaltschindeln wird eine Dichtungsmasse verwendet, die die Schindeln aneinander befestigt, sobald sie von der Sonne erwärmt werden. Um also die ersten Schindeln an der Vorderkante des Daches zu befestigen, ist eine spezielle Startreihe erforderlich. Dabei handelt es sich um eine Reihe von 18 cm langen Schindeln, die verkehrt herum angebracht und entlang der Markierungslinie platziert werden.

Die Schindeln

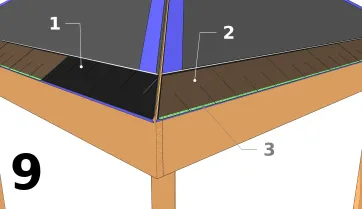

Die ersten Schindeln montieren
  • 1 : Startreihe
  • 2 : Erste Reihe

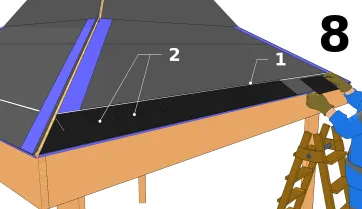

Die ersten und weiteren Reihen werden alle mit den Lamellen nach unten zeigend installiert. Installieren Sie die erste Reihe Schindeln auf der Oberseite der Startreihe, wobei ein Teil 12 mm über den Rand hinausragt. Jede Schindel wird dann direkt über dem Spalt zwischen den Lamellen auf das Dach genagelt.

Erstellen einer vertikalen Linie

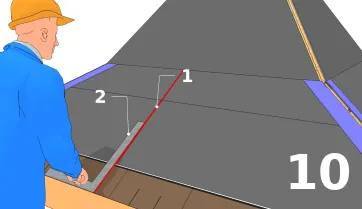

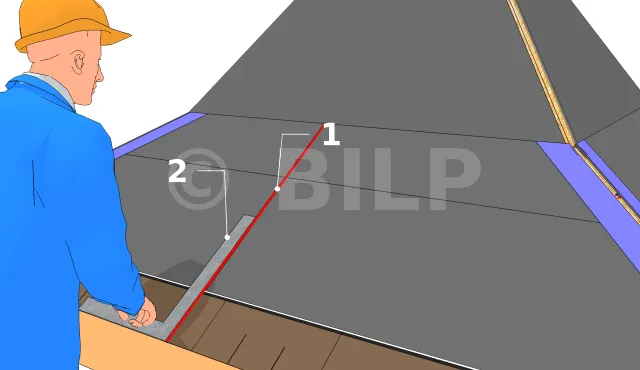

  • 1 : Bezugslinie
  • 2 : Winkelmaß.

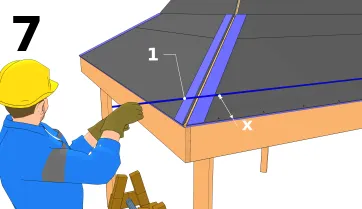

Erstellen Sie eine Referenzlinie, die von der Vorderkante des Daches bis zum Grat reicht, um die Schindeln auszurichten. Diese Linie sollte in der Nähe der Dachmitte gezogen werden, so dass sie durch einen Schlitz oder eine Kieselsteinkante verläuft, die den ersten Schindeln folgt. Es ist ratsam, ein Geodreieck zu verwenden, um sicherzustellen, dass diese Linie rechtwinklig zur Vorderkante des Daches verläuft.


Details zur Verlegung

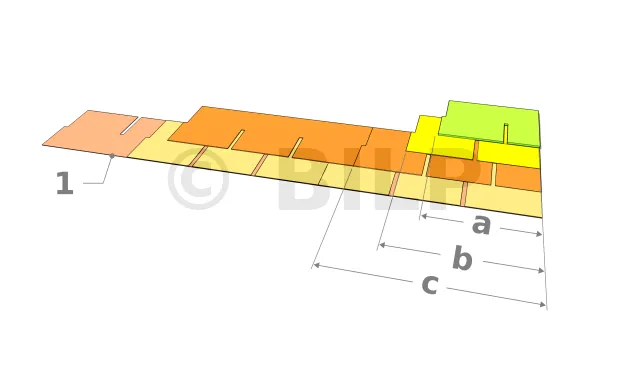

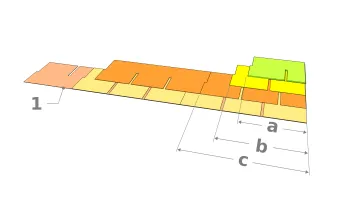

  • 1 : Anfangsband
  • a = 1/2 der Länge
  • b = 2/3 der Länge
  • c = 5/6 der Länge

Nageln Sie die erste Reihe, die auf dem Kopf steht und auf dem Startstreifen freiliegt, direkt fest (verwenden Sie ganze Schindeln). Verwenden Sie für die weitere Reihe Schindeln, von denen ein Teil der Länge entfernt wurde. Der


abzuschneidende Teil variiert je nach Reihe wie folgt : Um die zweite Reihe zu beginnen, verwenden Si[...]

... Es gibt eine Fortsetzung!
