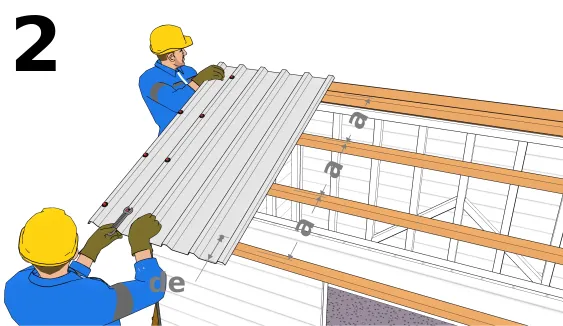

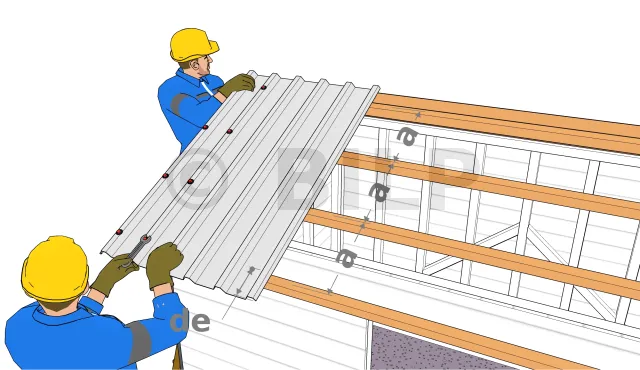

- a : Maximaler Abstand zwischen den Befestigungen und den Achsabständen der Pfetten.
- de : Maximaler Abstand des Überhangs zur Traufe, der 20 cm beträgt.
Platziere die erste Dachbahn auf dem Dachstuhl in der unteren Ecke der Dachkanten. Die Befestigung erfolgt mithilfe von Sechskant-Holzschrauben an den Latten. Zur Befestigung verwenden Sie die ausgebeulten Teile des Trapezblechs. Wie bei allen Dachbefestigungen erfolgt die Montage von unten nach oben. Der maximale Abstand zwischen den Befestigungen beträgt 150 cm und 250 cm bei den folgenden Dicken : 0,63 mm und 0,75 mm. Diese Werte sind jedoch nur Richtwerte, aber es ist immer unerlässlich, das technische Datenblatt des Produkts zu konsultieren, bevor du es beschaffst und mit der Umsetzung fortfährst. Außerdem hängt die Spannweite der Stahlträger von der Höhe und der Schneezone ab, in der sich das Projekt befindet.

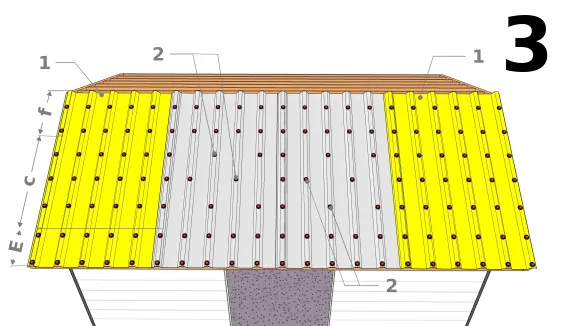

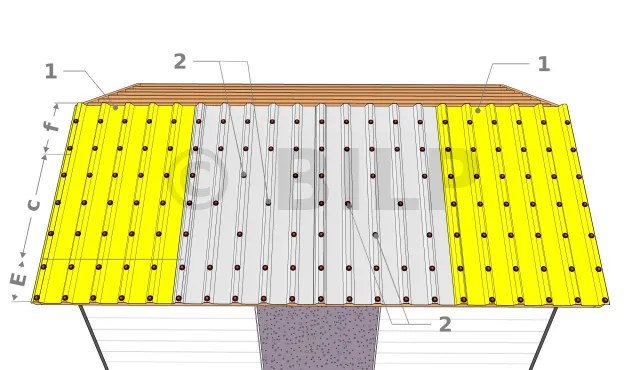

- E : Firstbereich
- C : aktuelle Zone
- f : Traufbereich
- 1 : Vollständige Befestigung auf jeder Welle und auf jeder Pfette für die Platten an den Rändern.
- 2 : Versetzte Befestigung an der aktuellen Zone.
Verwenden Sie Gummischeiben, um ein Durchsickern zu verhindern. Und achte darauf, dass die Sechskant-Holzschrauben sehr fest angezogen sind, damit es keine witterungsbedingten Geräusche gibt. Das Anziehen kann entweder von Hand oder mithilfe eines Akkuschraubers erfolgen.

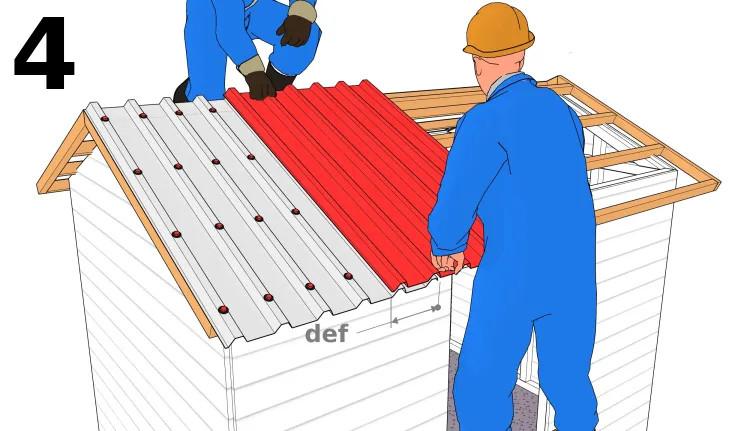

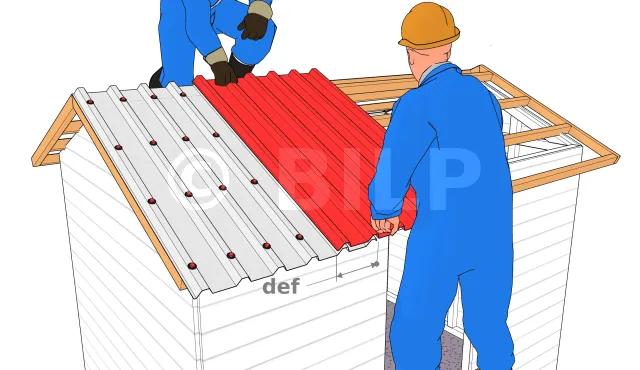

- def : Abstand zwischen den Enden der Platten.

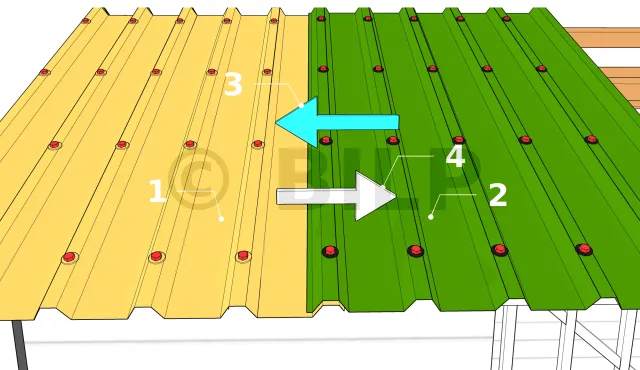

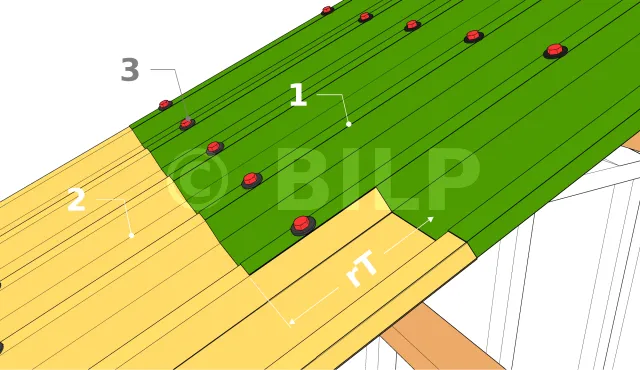

Verlegen Sie wie beim ersten Blatt die weiteren Platten der ersten Reihe. Achte darauf, dass sie übereinander liegen, um ein Durchsickern zu verhindern. Die Befestigung erfolgt auf die gleiche Weise wie beim ersten Blatt. Wiederholen Sie dieselben Schritte, um die restlichen Reihen zu verlegen.

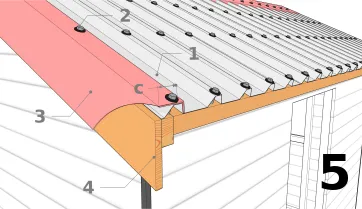

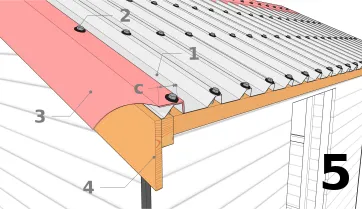

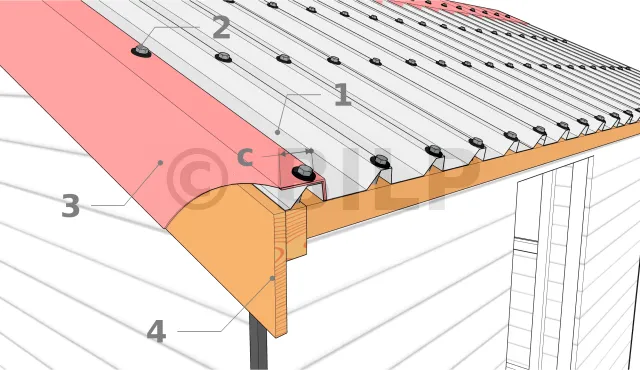

- 1 : Dacheindeckung aus Trapezblech
- 2 : Befestigung bestehend aus Unterlegscheiben mit einem Durchmesser von mehr als 18 mm und mindestens D8-Sechskant-Holzschrauben. Außerdem muss die Verankerung mindestens 50 mm tief sein.
- 3 : Traufkante aus Stahl
- 4 : Randstreifen
- c > 3.50 cm

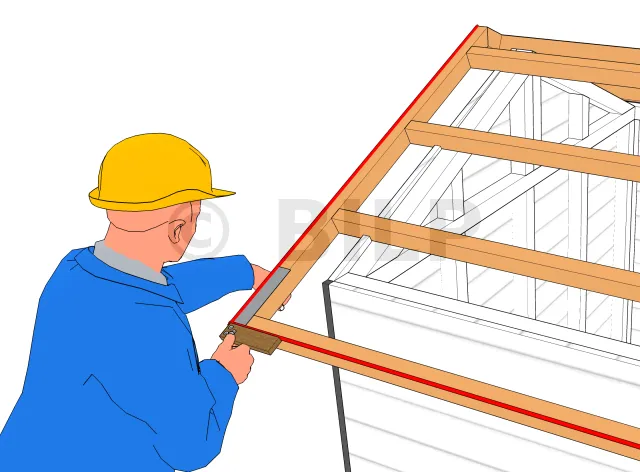

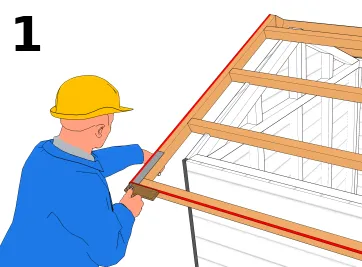

Die Ortgänge dienen nicht nur dem Abschluss des Daches, sondern auch der Ausrichtung der Traufe. Deshalb werden sie vorher angebracht.
Dazu brauchst du eine Wasserwaage und eine Schnur, um die Horizontale in den waagerechten Teilen (Traufen usw.) und Markierungen mit Schnüren in den Schrägen (Grate, Kehlen usw.) zu nehmen.

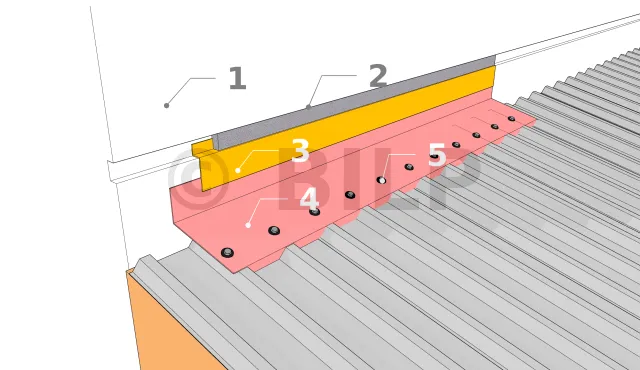

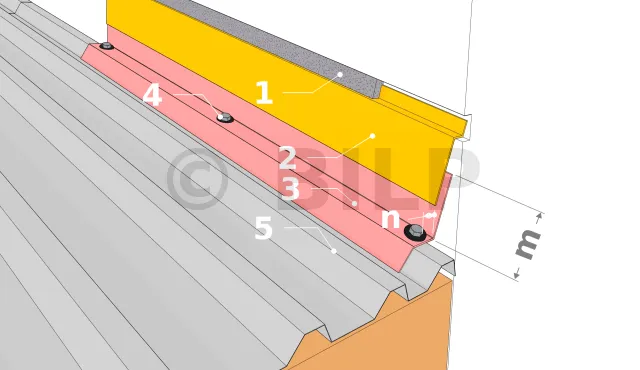

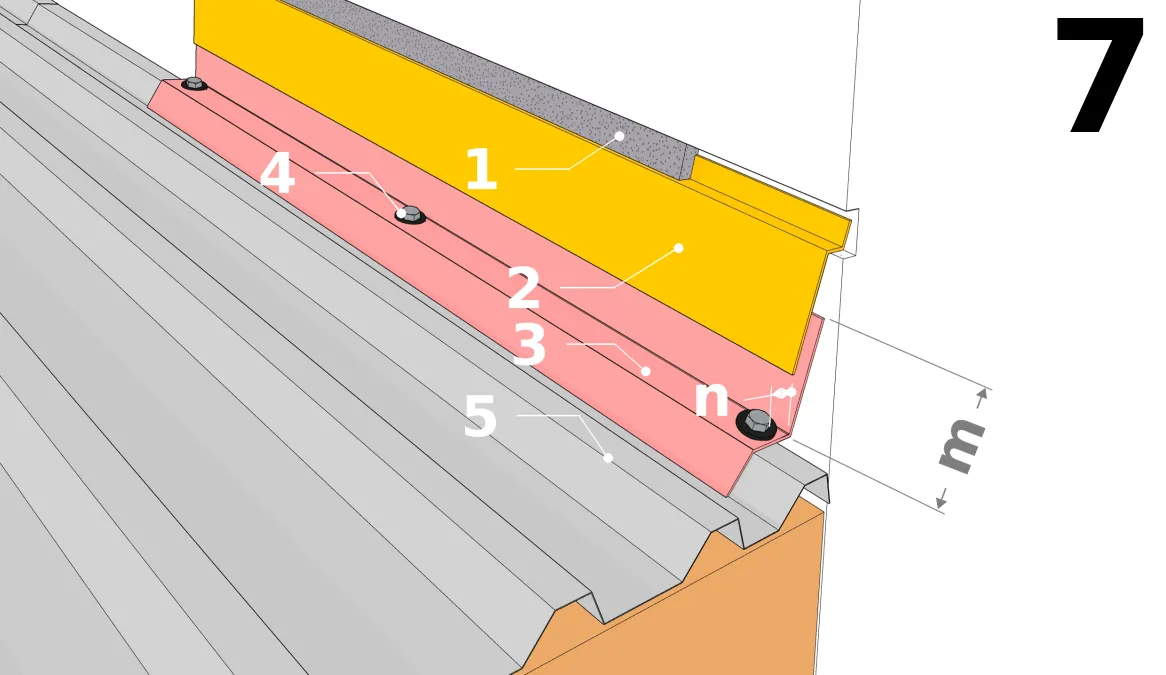

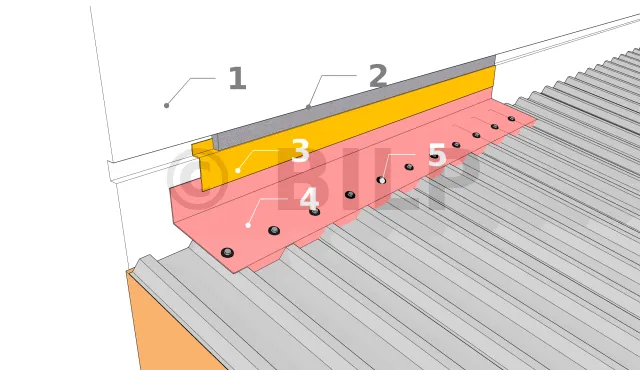

- 1 : Mörtel in dem Fall, dass das Bauwerk an ein gemauertes Haus angelehnt ist. Andernfalls oder wenn das Gebäude über eine hölzerne Akroteria verfügt, können wir ein Aluminiumprofil verwenden, um den Solin zu halten.
- 2 : Dichtungsblech
- 3 : Dachfirst
- 4 : Befestigung
- 5 : Stahltraufe
- n < 35 cm
- m > 10 cm
Ein Dachblech verdeckt die an die Attika angrenzenden Teile und hilft so, das Eindringen von Wasser in diese Ecken zu verhindern. - Überprüfen Sie dazu die geeigneten Maße des Dichtungsbleches : die Dicke der hölzernen Dachakrone, eine kleine Überhanghöhe nach außen von der Oberseite der Dachakrone (etwa 2 cm), die Höhe zwischen der Dachakrone und der Stahltraufe sowie eine ausreichende Breite auf der Stahltraufe.
- Bringen Sie dann das Dichtungsblech an und befestigen Sie es mit Schrauben und wasserdichten Unterlegscheiben.
- Schließlich können Sie entlang der Verbindungen zwischen Dichtungsblech und Stahlwanne einen selbstklebenden Bitumen- oder Silikonstreifen anbringen.
[...]
