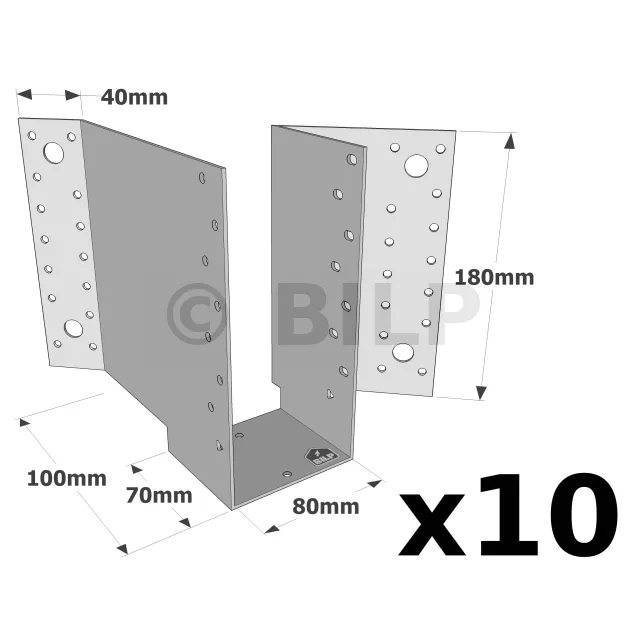

45°-Balkenschuh - Réf. S45D440/80/2_10

bald VERFÜGBAR
Versand unter 7 Tagen.
21€01
  inkl. MWST  / Balken
bzw. 210.05€ für 10 Balkenschuhe

  • Referenz
    S45D440/80/2_10
  • Herstellung
    französisch
  • Material
    Verzinkter Stahl S250GD + Z275 gemäß DIN EN 10346
  • Marke
    SIMPSON Strong-Tie
  • Mindesthöhe des Nebenträgers aus Holz
    180mm
  • Maximale Höhe des Nebenträgers aus Holz
    270mm
  • Tiefe (C)
    70mm
  • Länge des Schenkels (D)
    256mm
  • Bohrungen auf dem Hauptträger Ø5 [mm]
    28
  • Bohrungen auf dem Hauptträger Ø13 [mm]
    4
  • Bohrungen auf dem Nebenträger Ø5 [mm]
    14
  • Dicke
    2mm
  • Höhe
    180mm
  • Tiefe (F)
    159mm

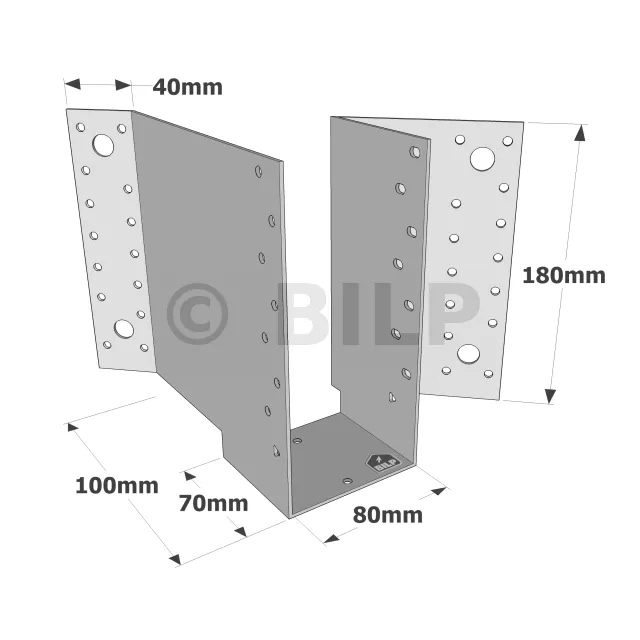

45°-Balkenschuh

Diese Holzbalkenschuhe wurden entwickelt, um den vielen Fällen gerecht zu werden, die im Dachstuhl auftreten, wenn ein 45°-Winkel erforderlich ist. Sie werden in der Regel für horizontale Anwendungen verwendet, können aber auch für andere Zwecke angepasst werden.

Eigenschaften :

Werkstoff :

  • Verzinkter Stahl S250GD + Z275 gemäß DIN EN 10346,
  • Dicke: 1,5 bis 2 mm je nach Modell.

Vorteile :

  • Verschiedene Breiten erhältlich.

Anwendungen

Träger :

  • Hauptträger : Massivholz, Verbundholz, Leimholz, Beton, Stahl.
  • Nebenträger : Massivholz, Verbundholz, Leimholz.

Anwendungsbereiche :

  • Balken,
  • 1/2 Binder,
  • Gratleisten,
  • Pausen.

Technische Daten

Abmessungen


ArtikelAbmessungen des TrägersAbmessungen [mm]Bohrungen auf HauptträgerBohrungen auf Nebenträger
Breite Höhe A B C D F t Ø5 Ø11 Ø13 Ø5
Min. Max.
S45D250/38/1.5 38 106 159 38 106 38 36 77.7 1.5 16 2 - 16
S45G250/38/1.5 38 106 159 38 106 38 36 77.7 1.5 16 2 - 16
S45D320/64/2 63 128 192 64 128 70 40 100 2 18 - 4 10
S45G320/64/2 63 128 192 64 128 70 40 100 2 18 - 4 10
S45D380/76/2 75 152 228 76 152 70 40 100 2 26 - 4 12
S45G380/76/2 75 152 228 76 152 70 40 100 2 26 - 4 12
S45D440/80/2 80 180 270 80 180 70 40 100 2 28 - 4 14
S45G440/80/2 80 180 270 80 180 70 40 100 2 28 - 4 14
S45D500/100/2 100 200 300 100 200 70 40 102 2 34 - 4 18
S45G500/100/2 100 200 300 100 200 70 40 102 2 34 - 4 18

Charakteristische Werte - Balken auf Tragbalken


ArtikelBefestigungenCharakteristische Werte - C24-Holz [kN]
Hauptträger Nebenträger R1.k R2.k
Anzahl Typ Anzahl Typ
S45D250/38/1.5 16 CNA4,0x50 8 CNA4,0x35 5 4.9
S45G250/38/1.5 16 CNA4,0x50 8 CNA4,0x35 5 4.9
S45D320/64/2 18 CNA4,0x50 10 CNA4,0x35 14 3.2
S45G320/64/2 18 CNA4,0x50 10 CNA4,0x35 14 3.2
S45D380/76/2 26 CNA4,0x50 12 CNA4,0x50 16.2 4.2
S45G380/76/2 26 CNA4,0x50 12 CNA4,0x50 16.2 4.2
S45D440/80/2 28 CNA4,0x50 14 CNA4,0x50 18.5 5.6
S45G440/80/2 28 CNA4,0x50 14 CNA4,0x50 18.5 5.6
S45D500/100/2 34 CNA4,0x50 18 CNA4,0x50 23.4 8.3
S45G500/100/2 34 CNA4,0x50 18 CNA4,0x50 23.4 8.3

Charakteristische Werte - Holz auf Beton

ArtikelBefestigungenCharakteristische Werte - C24-Holz [kN]
Hauptträger Nebenträger R1.k R2.k
Anzahl Typ Anzahl Typ
S45D250/38/1.5 2 Ø10* 5 CNA4,0x35 4.9 1.5
S45G250/38/1.5 2 Ø10* 5 CNA4,0x35 4.9 1.5
S45D320/64/2 4 Ø12* 10 CNA4,0x50 14 3.2
S45G320/64/2 4 Ø12* 10 CNA4,0x50 14 3.2
S45D380/76/2 4 Ø12* 12 CNA4,0x50 16.2 4.2
S45G380/76/2 4 Ø12* 12 CNA4,0x50 16.2 4.2
S45D440/80/2 4 Ø12* 14 CNA4,0x50 18.5 5.6
S45G440/80/2 4 Ø12* 14 CNA4,0x50 18.5 5.6
S45D500/100/2 4 Ø12* 18 CNA4,0x50 23 8.3
S45G500/100/2 4 Ø12* 18 CNA4,0x50 23 8.3

Sehen Sie sich die Simpson Strong-Tie-Anker an, um das richtige Produkt zu finden. Typische Verankerungslösungen sind BOAXII, SET-XP, WA, AT-HP und hängen von der Betonart, dem Achsabstand und den Randabständen ab. Die in dieser Tabelle angegebenen Werte beziehen sich auf eine Installation in voller Höhe der Bodenplatte. Bei allen anderen Installationsbedingungen (nahe an den Rändern,...) muss der Planer die Verankerungen separat überprüfen.

Charakteristische Werte - Verbindung Holz auf Holz - mit Schraube SSH-Verbinder

ArtikelCharakteristische Werte - Holz auf Holz - mit SSH-Verbindungsschraube
Befestigungen Charakteristische Werte - C24-Holz [kN] [kN]
Hauptträger Nebenträger R1,k R2,k
Anzahl Typ Anzahl Typ
S45D250/38/1.5 2 SSH10.0x40 5 CNA4.0x35 4.9 1.5
S45G250/38/1.5 2 SSH10.0x40 5 CNA4.0x35 4.9 1.5
S45D320/64/2 4 SSH12.0x60 5 CNA4.0x50 6.8 2.4
S45G320/64/2 4 SSH12.0x60 5 CNA4.0x50 6.8 2.4
S45D380/76/2 4 SSH12.0x60 6 CNA4.0x50 8.4 2.8
S45G380/76/2 4 SSH12.0x60 6 CNA4.0x50 8.4 2.8
S45D440/80/2 4 SSH12.0x60 7 CNA4.0x50 9 3.3
S45G440/80/2 4 SSH12.0x60 7 CNA4.0x50 9 3.3
S45D500/100/2 4 SSH12.0x60 9 CNA4.0x50 9.4 3.4
S45G500/100/2 4 SSH12.0x60 9 CNA4.0x50 9.4 3.4

Die Querzugkraft muss vom Anwender überprüft werden und da sie vorherrschend sein kann.
Die Mindestdicke des tragenden Holzes beträgt 38 mm bei der Verwendung von SSH Ø10x40 und 73 mm bei SSH Ø12x60.
