Die Einpressdübel Bulldogs

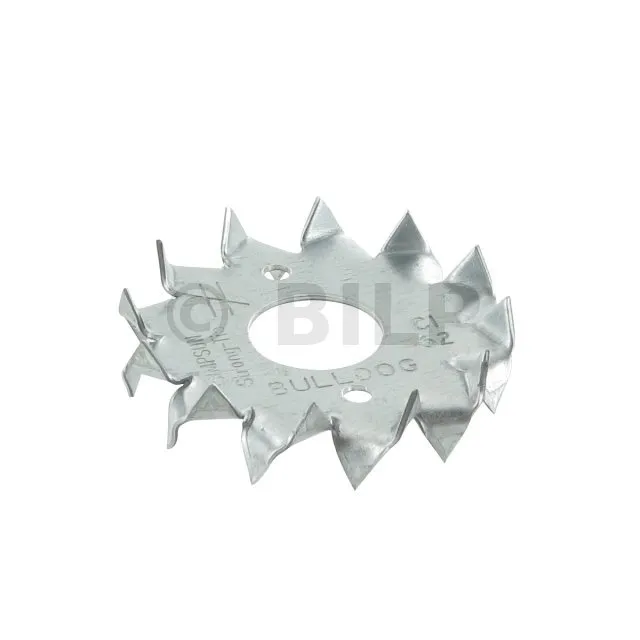

2-seitig gezahnte EinpressdübelBulldog werden in Schraubverbindungen verwendet. Sie erhöhen die Belastbarkeit der Verbindungen.

Fahren Sie mit dem Mauszeiger über die Kästchen in der Tabelle, um weitere Informationen über die verfügbaren Produkte zu erhalten. Klicken Sie dann auf das gewünschte Kästchen, um ein Produkt in den Warenkorb zu legen.

Bildunterschriften :
	Produkt nicht verfügbar
	bald verfügbar
	Profitieren Sie davon!
	Produkt in Sofortversand verfügbar

			Verpackung

Merkmale

Leistungserklärung DoP-h10/0007

Material

Stahltyp HC340 nach EN 10268,
Feuerverzinkte Ausführung gemäß NF EN ISO 1461. Die Modelle C1 Ø62 und Ø75 mm sind in AVZ-Ausführung (vorverzinkter Typ Z275) erhältlich,
Dicke : 1 bis 1,5 mm.

Vorteile

Ermöglicht die Demontage der Baugruppe,
Erfordert keine spezielle Bearbeitung für die Umsetzung

Anwendungen

Substrat

Hauptträger : Massivholz, Verbundholz, Brettschichtholz, ...
Nebenträger : Massivholz, Verbundholz, Brettschichtholz, Stahl, ...

Anwendungsbereiche

Krone der Bolzen für Schilderbrücken,
Montage von Metall/Befestigungsankern, Betonstütze/Befestigung, Ankerstäben,

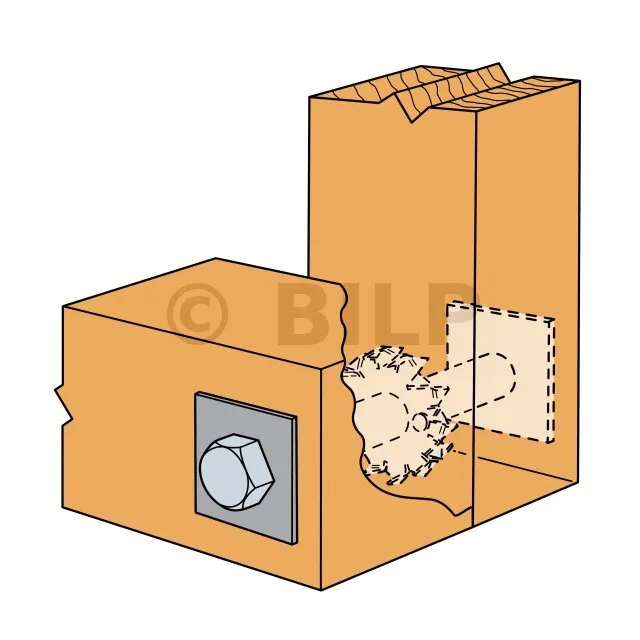

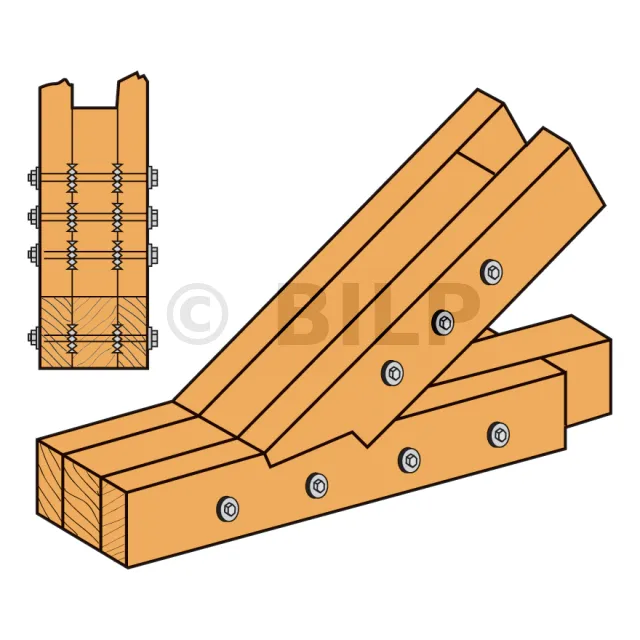

Alle Arten von verschraubten Holz/Holz-Baugruppen, ...

Technische Daten

Abmessungen - Runde Form, Doppelverzahnung C1

Referenze	Typ	Abmessungen der Einpressdübel
		Durchmesser		Höhe		Dicke
		Aussen	Mittelloch	Zähne	Gesamt	t [mm]
		dc[mm]	d1[mm]	h1[mm]	hc[mm]	t[mm]
C1-50G	C1	50	17	6	13	1
C1-62G	C1	62	21	7.4	16	1.2
C1-75G	C1	75	26	9.1	19.5	1.3
C1-95G	C1	95	33	11.3	24	1.4
C1-117G	C1	117	48	14.3	30	1.5

Abmessungen - Quadratische Form, Doppelverzahnung C5

Referenze	Typ	Abmessungen der Einpressdübel
		Durchmesser		Höhe		Dicke
		Aussen	Mittelloch	Zähne	Gesamt	t [mm]
		dc[mm]	d1[mm]	h1[mm]	hc[mm]	t[mm]
C5-100G	C5	100	40	7.3	16	1.4

Mindestabstand und charakteristische Werte

Referenze	Typ	Holzdicke		Mindestabstand						Charakteristische Scherfestigkeit (Schraubenfestigkeit nicht eingeschlossen)
		t1 [mm]	t2 [mm]	Abstand parallel zu den Fasern	Abstand senkrecht zu den Fasern	Abstand der belasteten Enden	Unbelasteter Endabstand	Abstand der belasteten Kante	Abstand der unbelasteten Kante	Rv.k [kN]
				a1 α=0° [mm]	a2 [mm]	a3.t [mm]	a3.c α=90° [mm]	a4.t α=90° [mm]	a4.c [mm]
C1-50G	C1	18	30	75	60	75	75	40	30	6.3
C1-62G	C1	23	37	93	75	93	93	50	38	8.7
C1-75G	C1	28	46	113	90	113	113	60	45	11.6
C1-95G	C1	34	57	143	114	143	143	76	57	16.6
C1-117G	C1	43	72	176	141	176	176	94	71	22.7
C5-100G	C5	22	37	150	120	150	150	80	60	18

Durchführung

Einstellung

Bearbeitung der Holzelemente durch Herstellung der Löcher für den Schraubenbolzen.
Drücken Sie die Einpressdübel auf die Holzelemente.
Setzen Sie die Schraubenbolzen ein und ziehen Sie sie fest.

Befestigungen

Die Montage der 2-seitig gezahnte Einpressdübel erfolgt durch Einschlagen der Zähne beim Verschrauben der Teile mit einer hydraulischen Presse oder einem Schraubenschlüssel. Nach dem Festziehen wird die Montage durchgeführt,
Für die Montage einer Schraube sind immer zwei Unterlegscheiben erforderlich.
