verstärkte Gerberverbinder
-
Referenz
-
Herstellungfranzösisch
-
MaterialVerzinkter Stahl S250GD + Z275 gemäß DIN EN 10346
-
MarkeSIMPSON Strong-Tie
-
Mindesthöhe des Nebenträgers aus Holz214mm
-
Maximale Höhe des Nebenträgers aus Holz285mm
-
Tiefe (C)90mm
-
Dicke1,5mm
SIMPSON Strong-Tie
Unübertroffene Zuverlässigkeit und Service
Seit seiner Gründung in Europa im Jahr 1994 hat sich Simpson Strong-Tie dank seines anerkannten Know-hows und seiner geprüften Produktqualität zu einem zuverlässigen Wert im Bereich der Verbindungstechnik entwickelt. Dank jahrelanger Erfahrung sind Sicherheit, Zuverlässigkeit und die Einhaltung von Vorschriften eine ständige Verpflichtung.

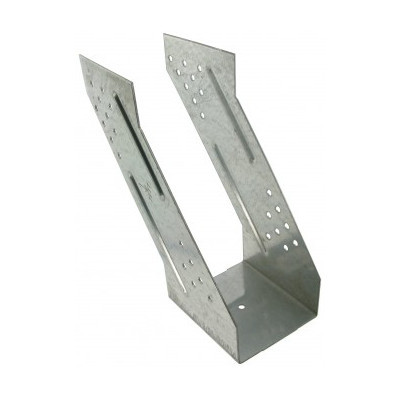

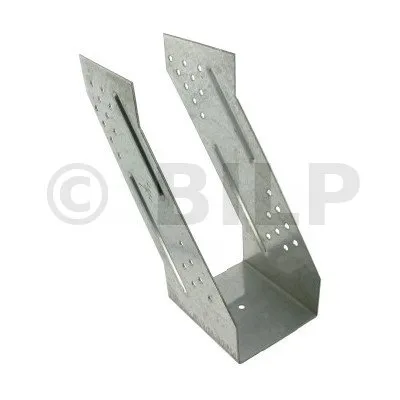

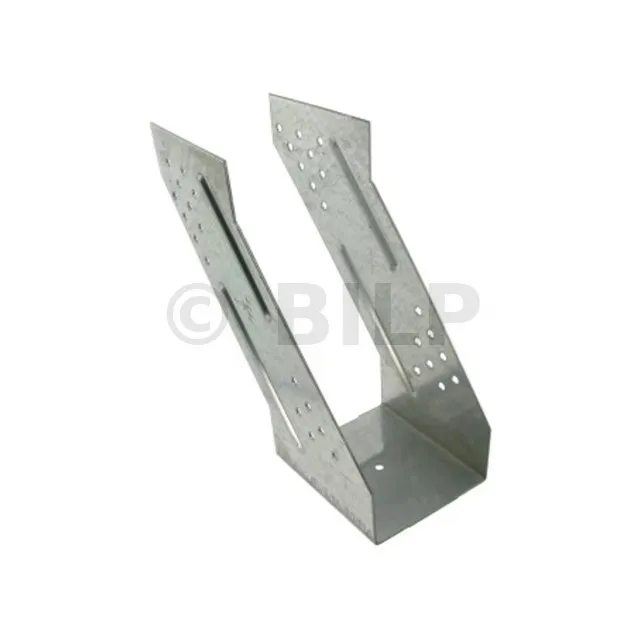

Verstärkte Gerberverbinder
Die SCR-verstärkten Gerberverbinder, die für die Herstellung von Pfetten verwendet werden, sind nur für die Aufnahme von Querkräften ausgelegt. Die Kragarme müssen daher am Punkt des rechnerisch ermittelten Null-Durchbiegungsmoments positioniert werden.
Eigenschaften :
Leistungserklärungen : FR-DoP-e07/0053
Technische Zulassungen : ETA-07/0053
Werkstoff :
- Verzinkter Stahl S250GD + Z275 gemäß DIN EN 10346,
- Dicke : 1,5 mm.
Vorteile :
- Optimierung der verwendeten Holzquerschnitte,
- Einfache und schnelle Installation.
Anwendungen
Träger :
- Hauptträger : Massivholz, Leimholz, Verbundholz.
- Nebenträger : Massivholz, Leimholz, Verbundholz.
Anwendungsbereiche
- Pfette...
Abmessungen und Kennwerte
Artikel | Holznebenträger | Abmessungen [mm] | Befestigungen | Charakteristische Festigkeiten - Holz auf Holz - C24 [kN] | ||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Breite [mm] | Höhe [mm] | A | B | C | Dicke | Hauptträger | Nebenträger | Basis | Absteigend | Aufsteigend | Lat. | |||||
Min. | Max. | Anzahl | Typ | Anzahl | Typ | Anzahl | Typ | |||||||||
SCR64/158 | 64 | 158 | 210 | 64 | 158 | 90 | 1.5 | 16 | CNA4.0x50 | 14 | CNA4.0x50 | 1 | CNA4.0x50 | 19.2 | 6.3 | 4.9 |
SCR72/214 | 72 | 214 | 285 | 72 | 214 | 90 | 1.5 | 25 | CNA4.0x50 | 21 | CNA4.0x50 | 1 | CNA4.0x50 | 30.6 | 11.2 | 5.9 |
SCR76/182 | 76 | 182 | 242 | 76 | 182 | 90 | 1.5 | 19 | CNA4.0x50 | 14 | CNA4.0x50 | 1 | CNA4.0x50 | 22.3 | 6.8 | 4.9 |
SCR80/210 | 80 | 210 | 280 | 80 | 210 | 90 | 1.5 | 25 | CNA4.0x50 | 21 | CNA4.0x50 | 1 | CNA4.0x50 | 30.6 | 11.2 | 5.9 |

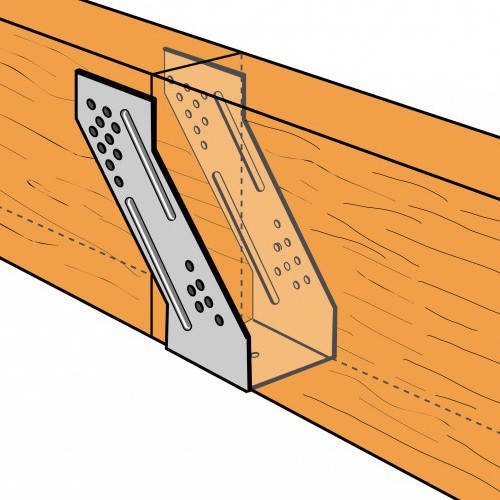

Installation
Befestigungen
Verwendung nur Holz/Holz.
- CNA 4.0 x 50 mm-Kammnägel.
- CSA 5.0 x 50 mm-Holzschraube.
