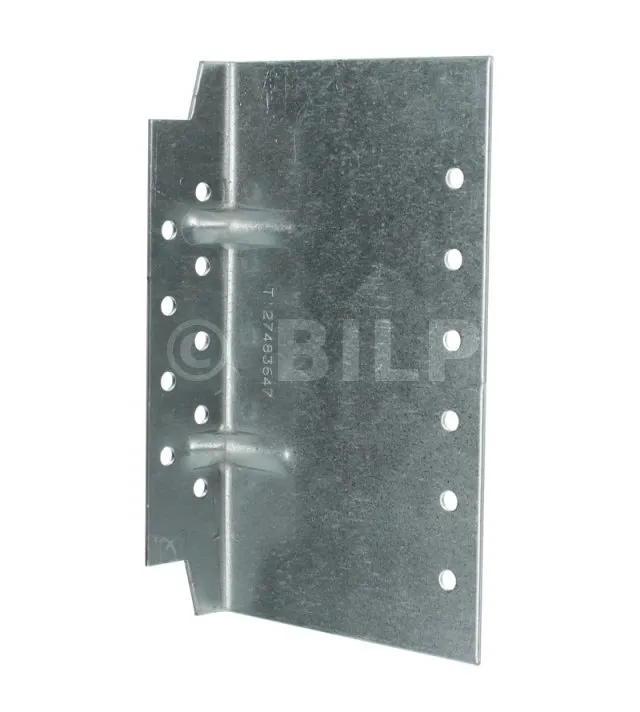

Die Balkenschuhe mit zwei verstellbaren Elementen : Höhe(B) : 150mm Tiefe(C) : 90mm

AUF LAGER
Sofortiger Versand verfügbar für 8 Einheiten verfügbar.
8€50
  inkl. MWST  / Balkenschuh

  • Referenz
  • Herstellung
    französisch
  • Material
    Verzinkter Stahl S250GD + Z275 gemäß DIN EN 10346
  • Marke
    SIMPSON Strong-Tie
  • Höhe (B)
    150mm
  • Tiefe (C)
    90mm
  • Breite (D)
    45mm
  • Dicke
    1.5mm

SIMPSON Strong-Tie

Unübertroffene Zuverlässigkeit und Service

Seit seiner Gründung in Europa im Jahr 1994 hat sich Simpson Strong-Tie dank seines anerkannten Know-hows und seiner geprüften Produktqualität zu einem zuverlässigen Wert im Bereich der Verbindungstechnik entwickelt. Dank jahrelanger Erfahrung sind Sicherheit, Zuverlässigkeit und die Einhaltung von Vorschriften eine ständige Verpflichtung.

Die Balkenschuhe mit zwei verstellbaren Elementen

Der zweiteilige verstellbare Balkenschuh wird für die Befestigung von Holz auf Holz verwendet. Er lässt sich nicht nur an die Breite des Trägers anpassen, sondern auch in der Höhe. Er setzt eine große Flexibilität bei der Montage voraus und ermöglicht gerade oder schräge Verbindungen. Sein originelles Montagesystem ermöglicht eine hohe Benutzerfreundlichkeit.

Eigenschaften :

Leistungserklärungen : FR-DoP-e08/0053
Technische Zulassung : ETA-08/0053

Werkstoff :

  • Verzinkter Stahl S250GD + Z275 gemäß DIN EN 10346,
  • Dicke : 1,5 mm.

Vorteile :

  • Große Flexibilität bei der Verwendung im Neubau und bei der Renovierung.

Anwendungen

Träger :

  • Hauptträger : Massivholz, Verbundholz, Leimholz...
  • Nebenträger : Massivholz, Verbundholz, Leimholz...

Anwendungsbereiche :

  • Befestigung von Holzelementen auf Holzträger.

Installation

Befestigungen

Auf Holz :

Installation

Auf Holz :
1. Zeichnen Sie die Position des Nebenträgers auf dem Hauptträger an,
2. Den Balkenschuh vorlegen und die Schenkel auf beiden Seiten vorfixieren,
3. Passen Sie den Balkenschuh an die Markierungen an : Der Balkenschuh sollte oben etwas weiter geöffnet sein als unten, um die Montage des Nebenträgers zu erleichtern,
4. Schließen Sie die Befestigung an jedem Schenkel ab,
5. Den Nebenträger in den Balkenschuh einlegen und teilweise oder vollständig festnageln.

Les surfaces supportées par les pannes
Formular 1/3
Formular 2/3


Video zu zweiteiligen verstellbaren Balkenschuhen
