Gewindestangen - Edelstahl A4

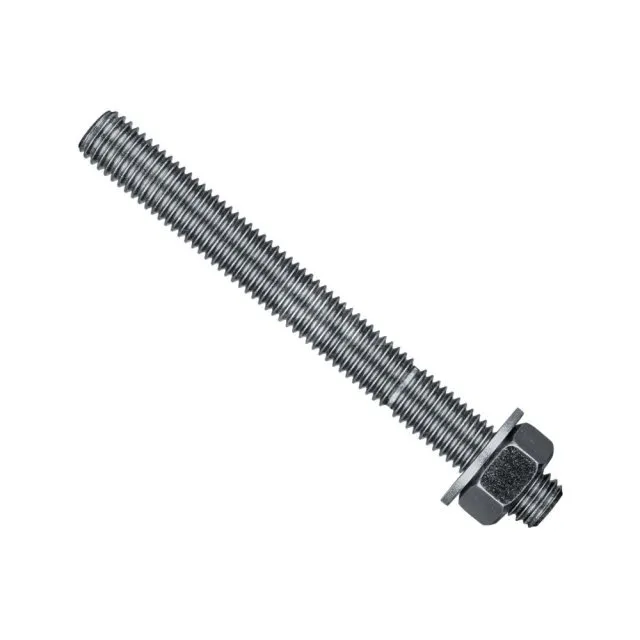

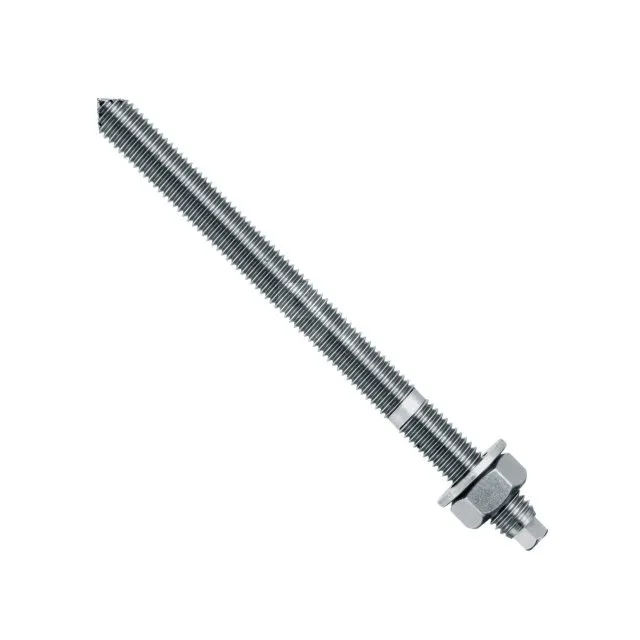

Gewindestangen - Edelstahl A4 (LMAS)
Les tige filetée inox A4 sont utilisées en complément des résines de scellement chimique Poly-GP, Poly-GPG, AT-HP und SET-XP. Die Edelstahloberfläche wird in der Nutzungsklasse 3 (Außenbereich, aggressive Umgebungen usw.) empfohlen.
Merkmale
Gegenstand
- Edelstahl A4-70.
Vorteile
- Markierung zur optimalen Positionierung,
- Hohe Korrosionsbeständigkeit.
- Verfügbare Durchmesser: M8 bis M24,
Anwendungen
Unterstützung
- Ungerissener Beton,
- Harter Naturstein.
Einsatzbereiche
- Regale, Werkzeugmaschinen,
- Tore, Jalousien, Leitplanken,

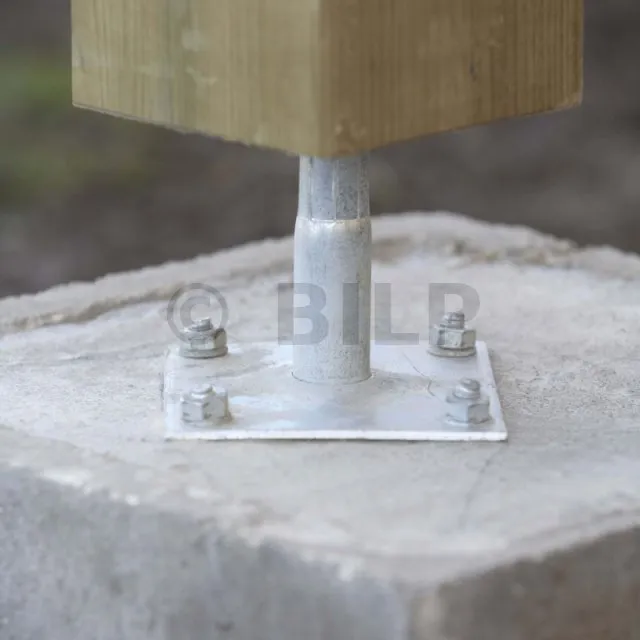

- Strukturschuhe, Pfostenträger usw.
Abmessungen

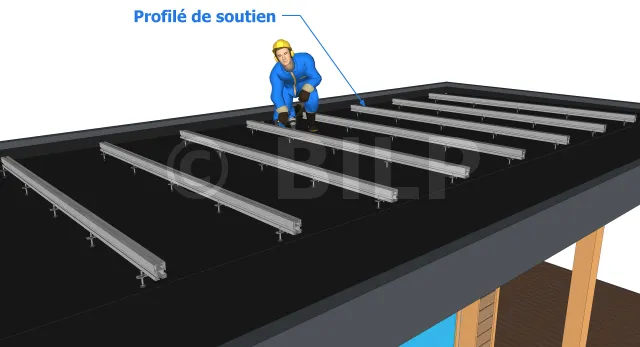

Für diesen Schritt müssen Sie zunächst die vertikalen Stützprofile oben und unten ausrichten. Anschließend können Sie sie mithilfe der Schrauben mit rechteckigem Kopf endgültig an den Befestigungspunkten befestigen.
| Referenzen | Artikelcode | Thread Ø | Thread. Max. zu befestigendes Teil [tfix] [mm] | Maximaler Ø des Lochs des zu befestigenden Teils [df] [mm] | Gesamtlänge [L] [mm] |
|---|---|---|---|---|---|
| LMASM8-95/20A4 | LMAS0810064020A4 | 8 | 20 | 9 | 95 |
| LMASM10-120/25A4 | LMAS1012080025A4 | 10 | 25 | 12 | 120 |
| LMASM10-155/60A4 | LMAS1012080060A4 | 10 | 60 | 12 | 155 |
| LMASM12-150/35A4 | LMAS1214096035A4 | 12 | 35 | 14 | 150 |
| LMASM12-185/70A4 | LMAS1214096070A4 | 12 | 70 | 14 | 185 |
| LMASM16-170/20A4 | LMAS1618128020A4 | 16 | 20 | 18 | 170 |
| LMASM16-200/50A4 | LMAS1618128050A4 | 16 | 50 | 18 | 200 |
| LMASM20-240/50A4 | LMAS2022160050A4 | 20 | 50 | 22 | 240 |
Durchführung
- Die Gewindestange wird am Ende der Aushärtezeit des Harzes belastet.
- Die Festigkeit der Stab-/Mörtel-/Betonverbindung hängt von der Qualität der Lochreinigung ab.
