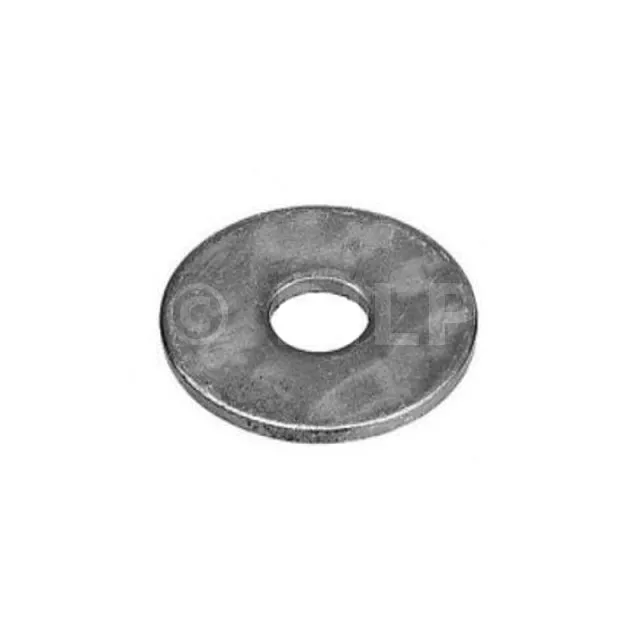

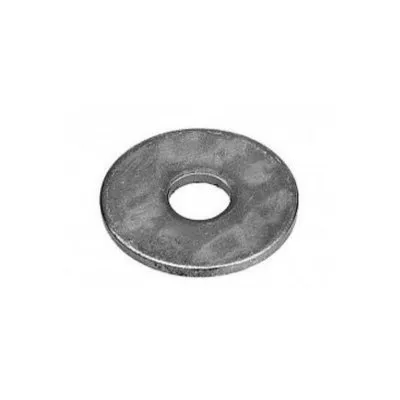

Flache Unterlegscheiben
Flache Unterlegscheiben
Les rondelles LMsind zusätzlich zu den Stielen zu verwenden THR und Nüsse EH.
Merkmale
Gegenstand
- Elektroverzinkter Stahl.
Vorteile
- Große Auswahl: Durchmesser von M6 bis M24 verfügbar,
- Passend für alle auf dem Markt erhältlichen elektroverzinkten Stahlstangen und Muttern.
Anwendungen:
Unterstützung:
- Ungerissener Beton,
- Harter Naturstein.
Einsatzbereiche:
- Regale, Werkzeugmaschinen, Zwischendecken,
- Tore, Jalousien, Leitplanken,
- Strukturschuhe, Pfostenträger usw.
Abmessungen
In Bezug auf die Positionen der Sparren Ihres Daches werden Sie zunächst die Installationsposition der ersten Profile auf Ihrem Dach bestimmen und markieren. Der Mindestabstand zu den Dachrändern, aber auch der optimale Abstand der Befestigungspunkte werden normalerweise vom Hersteller angegeben und müssen genau eingehalten werden.
Anhand dieser Informationen können Sie die Lage der Befestigungspunkte auf dem Dach bestimmen.
| Referenzen | Innendurchmesser d1 [mm] | Außendurchmesser d2 [mm] | Dicke t [mm] |
|---|---|---|---|
| LM-M6/14/1.2-Z | 6.4 | 14 | 1.2 |
| LM-M8/18/1.5-Z | 8.4 | 18 | 1.5 |
| LM-M10/22/2.0-Z | 10.4 | 22 | 2 |
| LM-M12/27/2.5-Z | 12.4 | 27 | 2.5 |
| LM-M14/30/2.5-Z | 14.4 | 30 | 2.5 |
| LM-M16/32/3.0-Z | 16.4 | 32 | 3 |
| LM-M18/36/3.0-Z | 18.4 | 36 | 3 |
| LM-M20/40/3.0-Z | 20.4 | 40 | 3 |
| LM-M24/50/4.0-Z | 24.4 | 50 | 4 |
