Verbindungslasche

Verbindungslaschen PL werden zum Verbinden von Halbhöfen oder verschiedenen Schraubverbindungen verwendet.

AUF LAGER

Sofortiger Versand verfügbar für 14 Einheiten verfügbar.

1€⁷⁰

inkl. MWST / Verbindungslasche

Länge :

Referenz
Dicke
2.5mm
Herstellung
französisch
Material
Verzinkter Stahl S250GD + Z275 gemäß DIN EN 10346
Marke
SIMPSON Strong-Tie
Bohrungen
Nägel : 16 Ø5 - Bolzen : 1 Ø11 - Langloch : 1 Ø11x34
Mindestquerschnitt [mm²]
110
Breite
65mm

Eigenschaften

Leistungserklärungen :FR-DoP-h10/0005

Werkstoff

Verzinkter Stahl S250GD + Z275 gemäß DIN EN 10346,
Dicke : 2,5 mm.

Vorteile

Erleichterte Einstellung durch Langloch.

Anwendungen

Träger

Hauptträger : Holz, Stahl, ...
Nebenträger : Massivholz, Leimholz, Verbundholz, Dreiecksbinder.

Anwendungsbereiche

Verbindung von Halbbindern.
Geschraubte Verbindungen, ...

Technische Daten

Abmessungen und charakteristische Merkmale

Referenzen	Abmessungen [mm]			Bohrungen			Minimaler Querschnitt [mm²]	Maximal tolerierte charakteristische Merkmale [kN]
	A	B	Dicke	Nägel	Bolzen	Langloch
PL180/65/2,5	65	180	2.5	16 Ø5	1 Ø11	1 Ø11x34	110	30.8
PL300/65/2,5	65	300	2.5	28 Ø5	3 Ø11	1 Ø11x34	110	30.8

SIMPSON Strong-Tie

Beispiellose Zuverlässigkeit und Service

Seit seiner Gründung in Europa im Jahr 1994 hat sich Simpson Strong-Tie dank seines anerkannten Know-hows und seiner geprüften Produktqualität zu einem zuverlässigen Wert im Bereich der Verbindungstechnik entwickelt. Dank jahrelanger Erfahrung sind Sicherheit, Zuverlässigkeit und die Einhaltung von Vorschriften eine ständige Verpflichtung.

Befestigungen

Eigenschaften

Anwendungen

Technische Daten

Abmessungen und charakteristische Merkmale

SIMPSON Strong-Tie

Bei diesem Produkt empfehlen wir auch:

Galvanisierte Ringspitzen / Edelstahl A4

Sechskant-Holzschrauben (verzinkt (…)

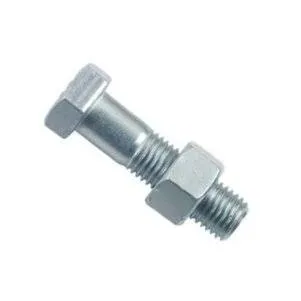

Schrauben (Stangen, Muttern, Unterlegsch
