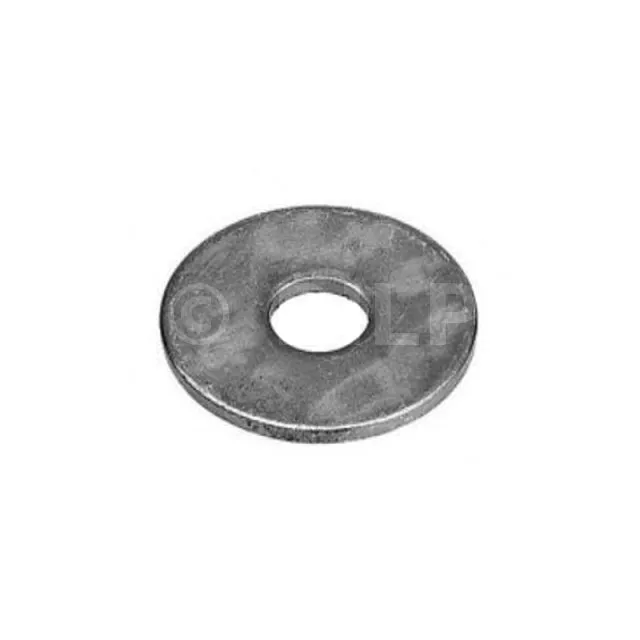

Flache Unterlegscheiben
Für Stangen mit 14 mm Durchmesser.
Für Stangen mit 8 mm Durchmesser.
Für Stangen mit 10 mm Durchmesser.
Für Stangen mit 12 mm Durchmesser.
Für Stangen mit 14 mm Durchmesser.
Für Stangen mit 16 mm Durchmesser.
Für Stangen mit 18 mm Durchmesser.
Für Stangen mit 20 mm Durchmesser.
Für Stangen mit 24 mm Durchmesser.
- Referenz
- Dicke2,5mm
- Verpackung1 Blisterverpackung mit 50 Unterlegscheiben
- HerstellungFranzösisch
- MaterialGalvanisch verzinkter Stahl
- MarkeSIMPSON Strong-Tie
- Für THR-Stangen-Durchmesser14mm
- Außendurchmesser30mm
Flache Unterlegscheiben
Les rondelles LMsind zusätzlich zu den Stielen zu verwenden THR und Nüsse EH.
Merkmale
Gegenstand
- Elektroverzinkter Stahl.
Vorteile
- Große Auswahl: Durchmesser von M6 bis M24 verfügbar,
- Passend für alle auf dem Markt erhältlichen elektroverzinkten Stahlstangen und Muttern.
Anwendungen:
Unterstützung:
- Ungerissener Beton,
- Harter Naturstein.
Einsatzbereiche:
- Regale, Werkzeugmaschinen, Zwischendecken,
- Tore, Jalousien, Leitplanken,
- Strukturschuhe, Pfostenträger usw.
Abmessungen
In Bezug auf die Positionen der Sparren Ihres Daches werden Sie zunächst die Installationsposition der ersten Profile auf Ihrem Dach bestimmen und markieren. Der Mindestabstand zu den Dachrändern, aber auch der optimale Abstand der Befestigungspunkte werden normalerweise vom Hersteller angegeben und müssen genau eingehalten werden.
Anhand dieser Informationen können Sie die Lage der Befestigungspunkte auf dem Dach bestimmen.
| Referenzen | Innendurchmesser d1 [mm] | Außendurchmesser d2 [mm] | Dicke t [mm] |
|---|---|---|---|
| LM-M6/14/1.2-Z | 6.4 | 14 | 1.2 |
| LM-M8/18/1.5-Z | 8.4 | 18 | 1.5 |
| LM-M10/22/2.0-Z | 10.4 | 22 | 2 |
| LM-M12/27/2.5-Z | 12.4 | 27 | 2.5 |
| LM-M14/30/2.5-Z | 14.4 | 30 | 2.5 |
| LM-M16/32/3.0-Z | 16.4 | 32 | 3 |
| LM-M18/36/3.0-Z | 18.4 | 36 | 3 |
| LM-M20/40/3.0-Z | 20.4 | 40 | 3 |
| LM-M24/50/4.0-Z | 24.4 | 50 | 4 |
