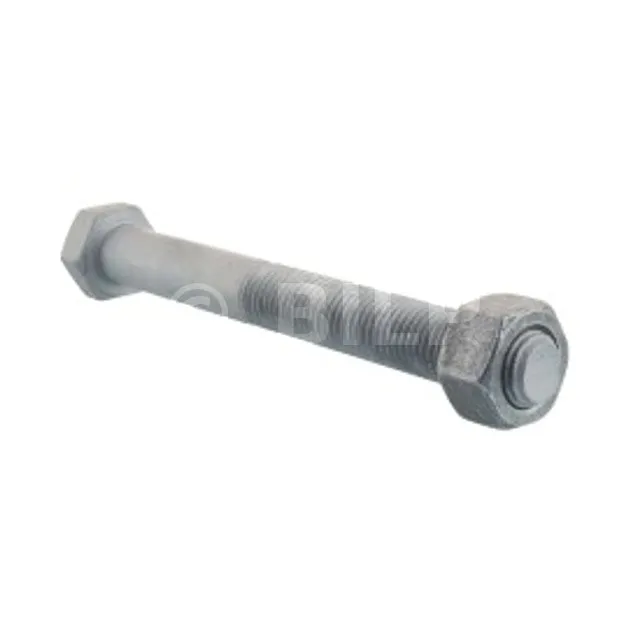

Konstruktionsschrauben und -muttern mit Sechskantkopf

Große Rundkopfschraube – Vollgewinde - Réf. 48206

AUF LAGER

Sofortiger Versand verfügbar für 28 Einheiten verfügbar.

1€⁸¹

inkl. MWST / Schraubenbolzen

Durchmesser :
Länge :
Verpackung :

Beschreibung
Eigenschaften

Referenz
Herstellung
Französisch
Material
Feuerverzinkter Stahl der Klasse 4.8, Schraubenbolzen entsprechend der Norm NF E 27-341 vom Mai 1973, Muttern entsprechend der Norm NF E 25-404 vom September 1983
Marke
SIMPSON Strong-Tie
Gewinde Stile
100mm

Sechskantschraube

Les boulons de charpente à tête hexagonalewerden in Schraubverbindungen eingesetzt. Der Widerstand des letzteren kann nach Eurocode 5 berechnet oder durch den Einsatz mechanischer Monteure vom Bulldog- oder Ringtyp sogar erhöht werden.

Merkmale

Leistungserklärungen:FR-DoP-h10/0003
Gegenstand

Feuerverzinkter Stahl der Klasse 6.8
Schrauben entsprechen der Norm NF EN ISO 4014:2011,
Muttern entsprechen der Norm NF EN ISO 4032:2012.

Vorteile :

Die Feuerverzinkungsbeschichtung ermöglicht den Einsatz der Schrauben in der Nutzungsklasse 3 im Sinne des Eurocode 5,
Materialbeständigkeit: (Klasse 6.8)
Grenzgrenze σr = 600 MPa
Streckgrenze σe = 480 MPa,

Materialbeständigkeit: (Klasse 5.6)
Grenzgrenze σr = 500 MPa
Streckgrenze σe = 300 MPa.

Anwendungen:

Unterstützung

Träger: Massivholz, Verbundholz, Brettschichtholz, Stahl.
Porté: Massivholz, Verbundholz, Brettschichtholz, Stahl.

Einsatzbereiche

Rahmenschuhe,
Verstärkte gemischte Klammern,
Pfostenfüße.

Technische Daten

Abmessungen

Ansicht der befestigten Paneele

Detailansicht der Befestigung einer Ringschraube mit Flansch an einem Sparren

Zur Befestigung ist die Kederschraube direkt im Sparren zu verankern.

1 : Stützprofil
2 : Schraube mit Sprengring
3 : Nietmutter
4 : Unterlegscheibe
5 : Schraube mit rechteckigem Kopf
6 : Flansch
7 : EPDM-Membran
8 : Dampfsperre
9 : OSB-Dachboden
10 : Sparren
11 : Dichtungsbahn

	Befestigungsmaße [mm]
Referenzen	d	l	lg	SW
BSH12/180	12	180	100	18
BSH12/200	12	200	100	18
BSH12/240	12	240	100	18
BSH18/180	16	180	100	24
BSH16/200	16	200	100	24
BSH16/240	16	240	100	24
BSH16/300	16	300	100	24
BSH18/180	18	180	100	27
BSH18/200	18	200	100	27
BSH18/240	18	240	100	27
BSH18/300	300	100	27
BSH18/325	18	325	100	27
BSH18/350	18	350	100	27
BSH18/375	18	375	100	27
BSH18/450	18	450	100	27
BSH20/180	20	180	100	30
BSH20/240	20	240	100	30
BSH20/300	20	300	100	30

Charakteristische Eigenschaften

	Charakteristische Eigenschaften
Referenzen	Charakteristisches plastisches Fließmoment - My,k [My.k] [Nm]
BSH12/180	95.9
BSH12/200	95.9
BSH12/240	95.9
BSH16/180	202.7
BSH16/200	202.7
BSH16/240	202.7
BSH16/300	202.7
BSH18/180	275.3
BSH18/200	275.3
BSH18/240	275.3
BSH18/300	275.3
BSH18/325	275.3
BSH18/350	275.3
BSH18/375	275.3
BSH18/450	275.3
BSH20/180	362.1
BSH20/240	362.1
BSH20/300	362.1
