* Bei den in der obigen Tabelle angegebenen Kennwerten handelt es sich um vereinfachte Werte, die auf der Annahme von Belastungsdauer und Nutzungsklasse (Kurzzeitbelastung und Nutzungsklasse 2, kmod = 0,9 nach EC5 (EN1995)) basieren. Weitere Ladezeiten und Serviceklassen entnehmen Sie bitte ETE-06/0106.
* Bei den in der obigen Tabelle angegebenen Kennwerten handelt es sich um vereinfachte Werte, die auf der Annahme von Belastungsdauer und Nutzungsklasse (Kurzzeitbelastung und Nutzungsklasse 2, kmod = 0,9 nach EC5 (EN1995)) basieren. Weitere Ladezeiten und Serviceklassen entnehmen Sie bitte ETE-06/0106.

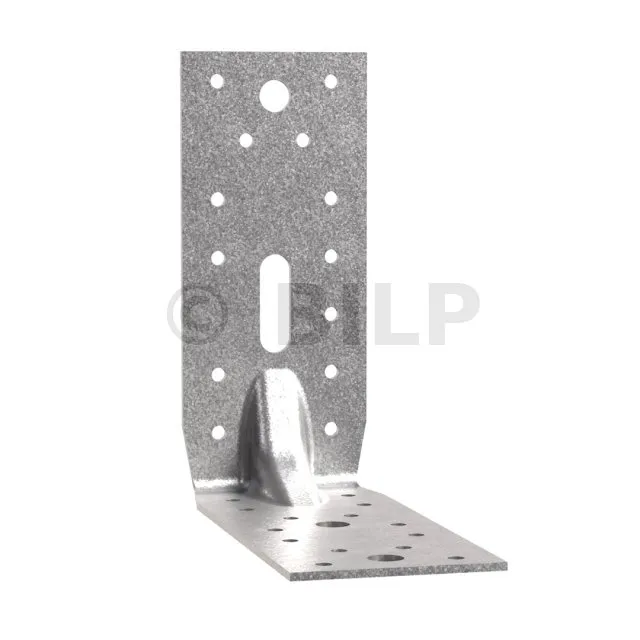

Merkmale Werte – Holz-Holz-Verbindung vom Typ Pfosten/Balken – 2 Konsolen
* Welche Befestigungsarten im A-Flügel verwendet werden können, entnehmen Sie bitte den Spalten der Kennwertetabelle. Die Werte variieren je nach verwendeter Befestigungsart.
Der Bemessungswiderstandswert der Schraube R#,d wird durch (Schraubenkoeffizient x Bemessungslast des Verbinders F#,d) für die Kraftrichtung und die entsprechenden Befestigungselemente bestimmt. Geeignete Anker finden Sie im Simpson Strong-Tie-Ankersortiment. Die klassischen Lösungen sind BOAXII, SET-XP, WA, AT-HP, je nach Betonart, Abständen und Randabständen.

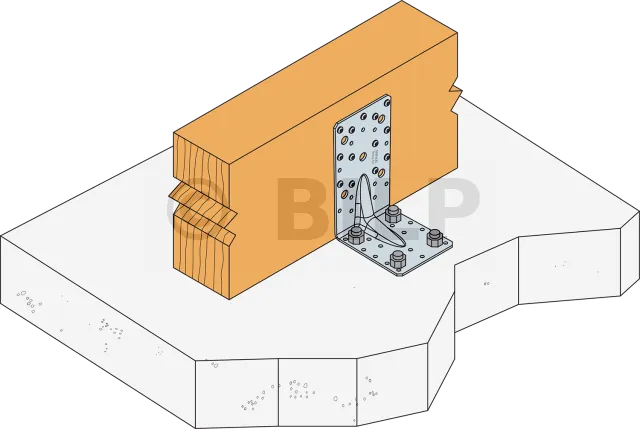

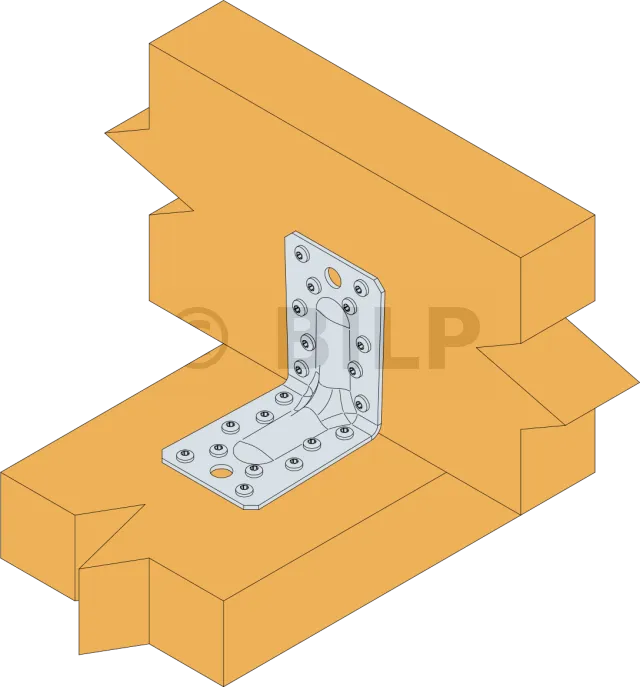

Einrichtung 1. Bringen Sie das zu befestigende Element näher an den Träger. 2. Zeigen Sie auf das Element. Dies kann auch mit geeigneten Schrauben verschraubt werden. 3. Wenn die Stütze aus Holz ist, wird die Halterung ebenfalls angespitzt oder angeschraubt. 4. Wenn die Stütze aus Beton besteht, befestigen Sie die Halterung unter Beachtung der Installationsempfehlungen für den gewählten Anker.
Technische Hinweise

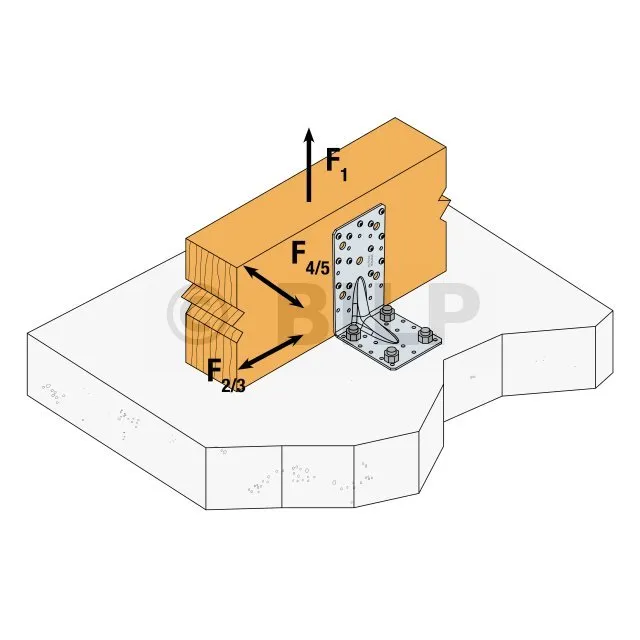

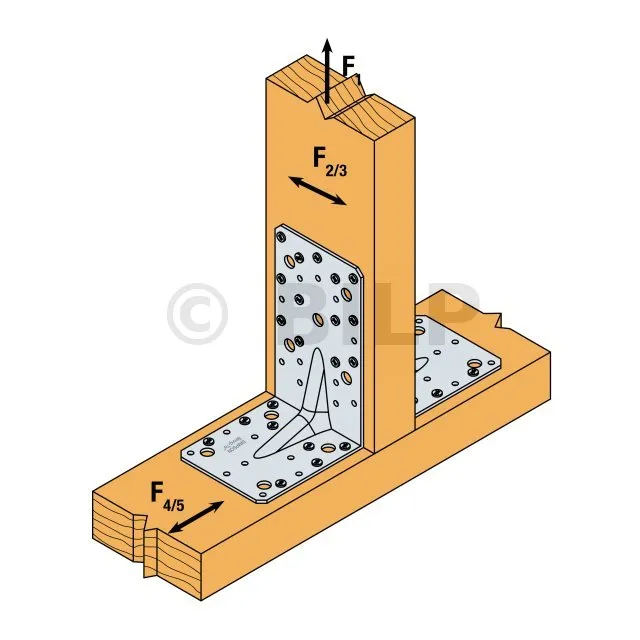

Technische Informationen F1: Zugkraft in der Mittelachse der Halterung Sonderfall einer Befestigung mit nur 1 Konsole:
Wenn die gesamte Struktur die Drehung der Pfette oder des Pfostens verhindert, beträgt die Zugfestigkeit die Hälfte des für zwei Konsolen angegebenen Wertes.
Ansonsten hängt der Widerstand der Baugruppe vom Abstand „f“ zwischen der vertikalen Kontaktfläche und dem Angriffspunkt der Last ab. F2 und F3: seitliche Scherkraft Sonderfall einer Befestigung mit nur 1 Konsole:
Der zu berücksichtigende Widerstandswert entspricht der Hälfte des für zwei Klammern angegebenen Wertes. F4 und F5: Querkraft, die zum Quadrat hin oder vom Quadrat weg gerichtet ist
Der Widerstand der Baugruppe hängt vom Abstand „e“ zwischen der Basis der Halterung und dem Angriffspunkt der Last ab.
