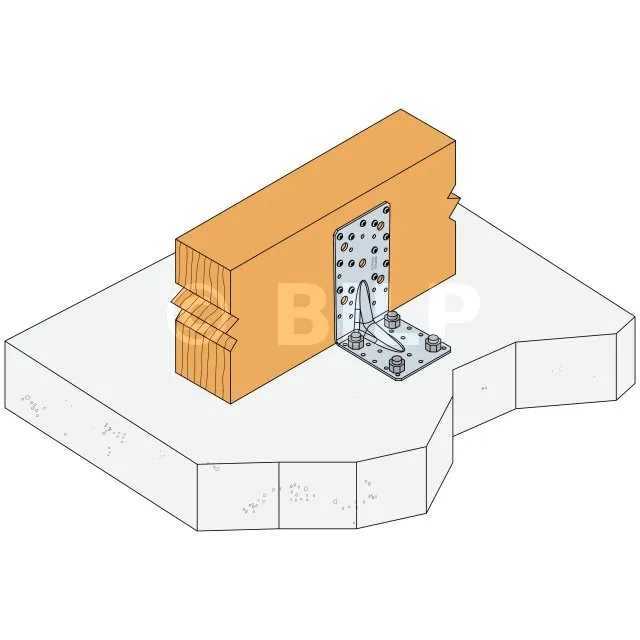

2 équerres Aile A : 24 CNA Ø4.0x35 ou Ø4.0x50 mm ou Aile B : 4Ø10 (boulon ou tirefond)
Befestigung von Holzträger auf Holzpfosten - Teilausnagelung
2 équerres Aile A : 13 CNA Ø4.0x35 ou Ø4.0x50 mm ou Aile B : 8 CNA Ø4.0x35 ou Ø4.0x50 mm

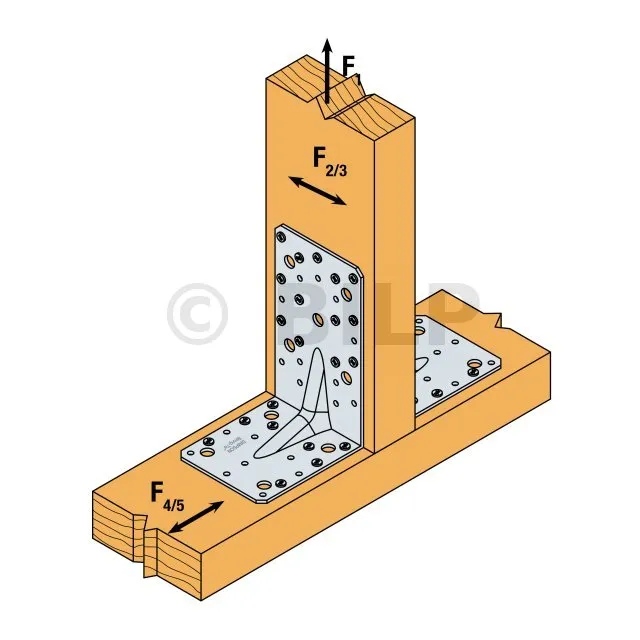

Befestigung von Holzpfosten an Holzträger
2 équerres Aile A : 18 CNA Ø4.0x35 ou Ø4.0x50 mm ou Aile B : 16 CNA Ø4.0x35 ou Ø4.0x50 mm
Befestigung von Kreuzlagenholz-Träger an Kreuzlagenholz-Träger
2 équerres Aile A : 5xSSH10x80 ou Aile B : 4xSSH10x80
Bohrungen der Lasche A
24Ø5, 5Ø11
HOLZ/starre Stützenbefestigung - Teilvernagelung
2 équerres Aile A : 13 CNA Ø4.0x35 ou Ø4.0x50 mm ou Aile B : 4Ø10 (boulon ou tirefond)

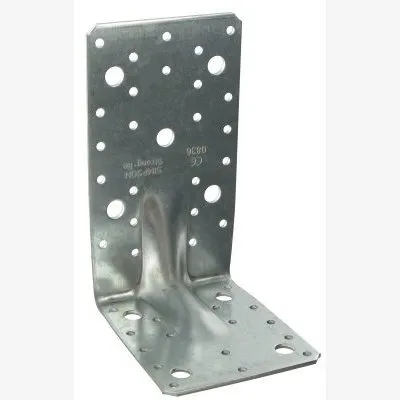

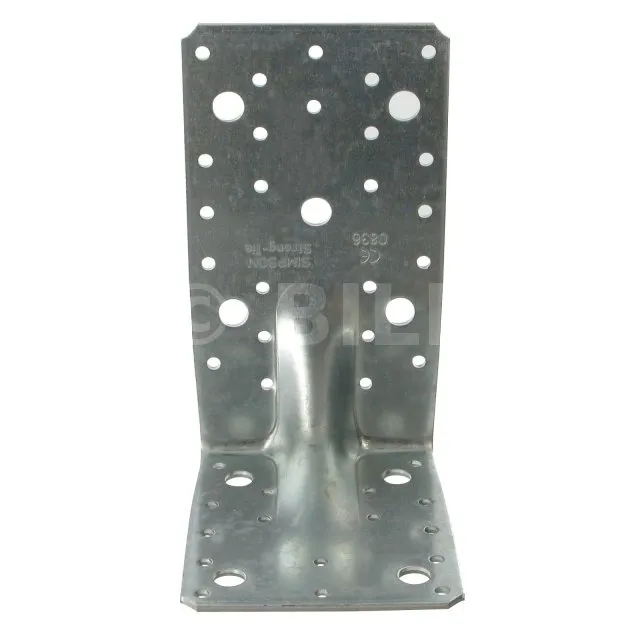

Großer verstärkter Bügel E20/3
Die verstärkten E20/3-Halterungen sind die effizientesten in unserem Sortiment. Sie passen sich allen Konfigurationen struktureller Baugruppen an, unabhängig davon, ob es sich um Verbindungen auf Holz oder Beton handelt.

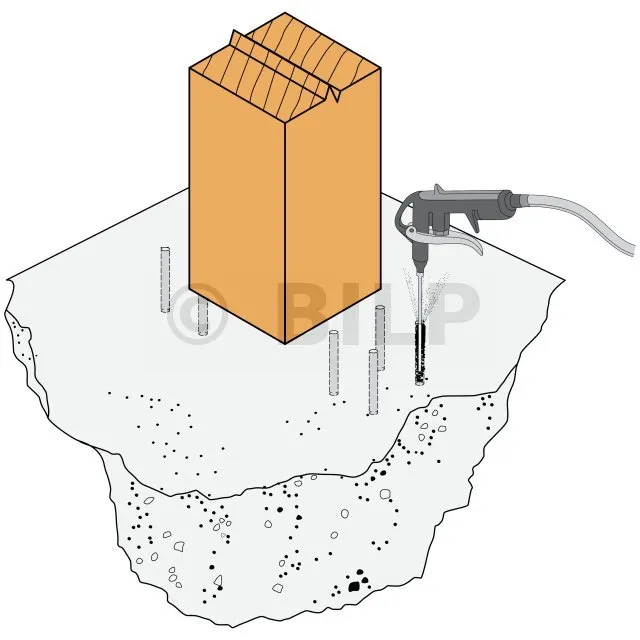

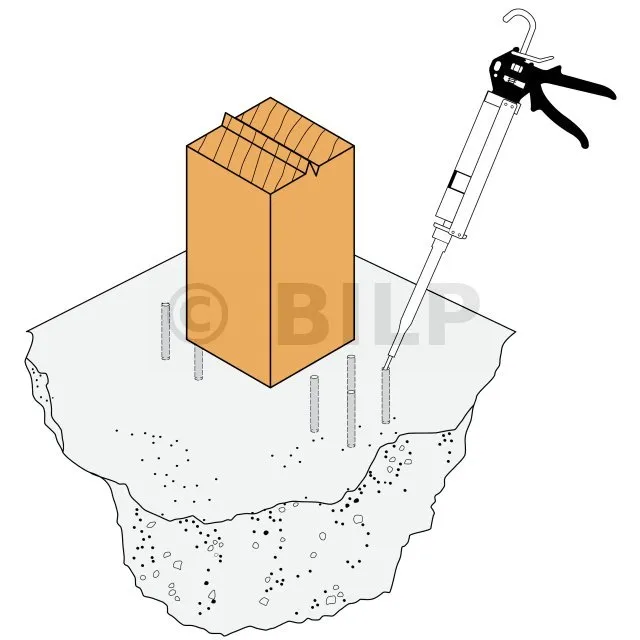

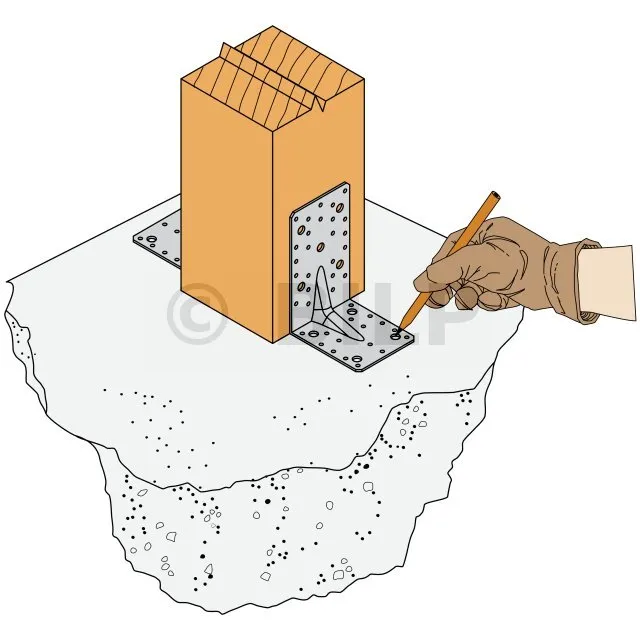

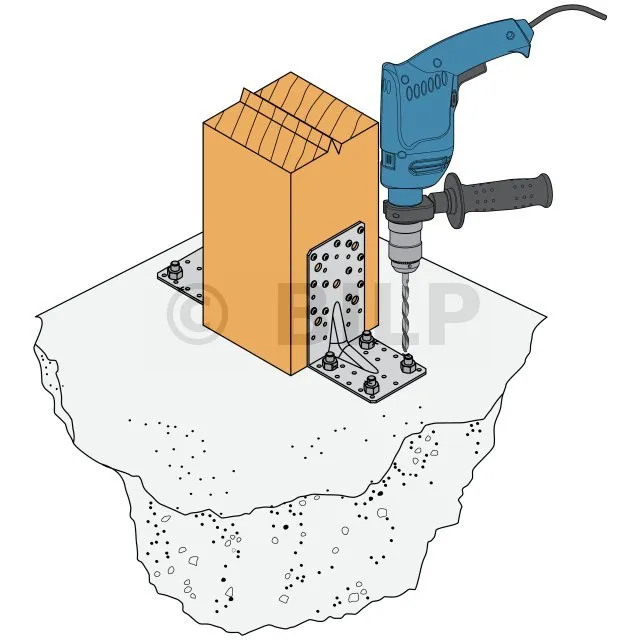

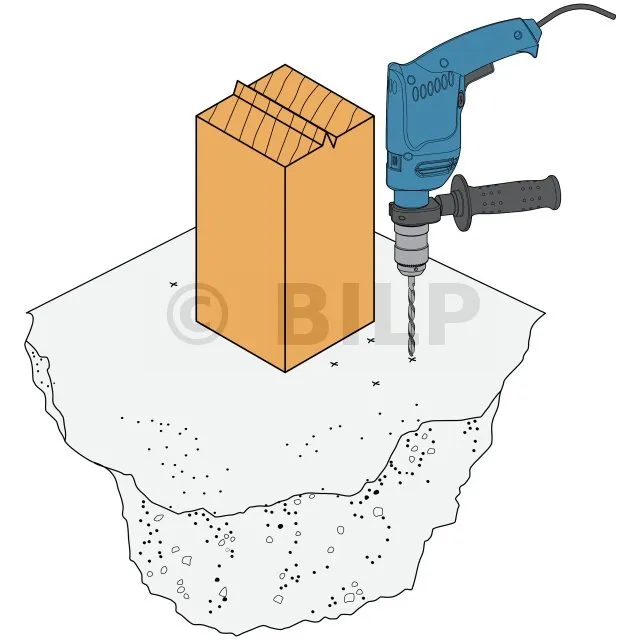

Einrichtung 1. Bringen Sie das zu befestigende Element näher an den Träger. 2. Zeigen Sie auf das Element. Dies kann auch mit geeigneten Schrauben verschraubt werden. 3. Wenn die Stütze aus Holz ist, wird die Halterung ebenfalls angespitzt oder angeschraubt. 4. Wenn die Stütze aus Beton besteht, befestigen Sie die Halterung unter Beachtung der Installationsempfehlungen für den gewählten Anker.
