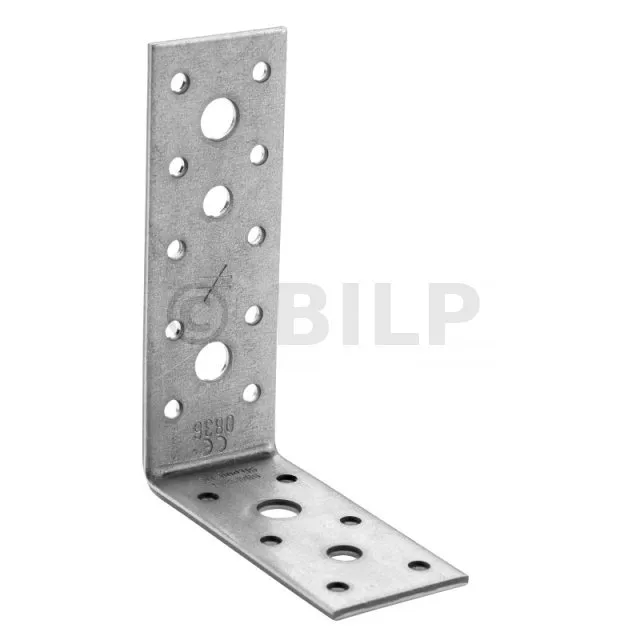

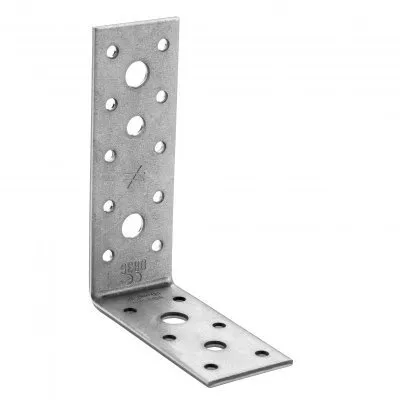

- Réf. AG40312-R

AUF LAGER

Sofortiger Versand verfügbar für 35 Einheiten verfügbar.

2€⁵⁴

inkl. MWST / Winkelverbinder

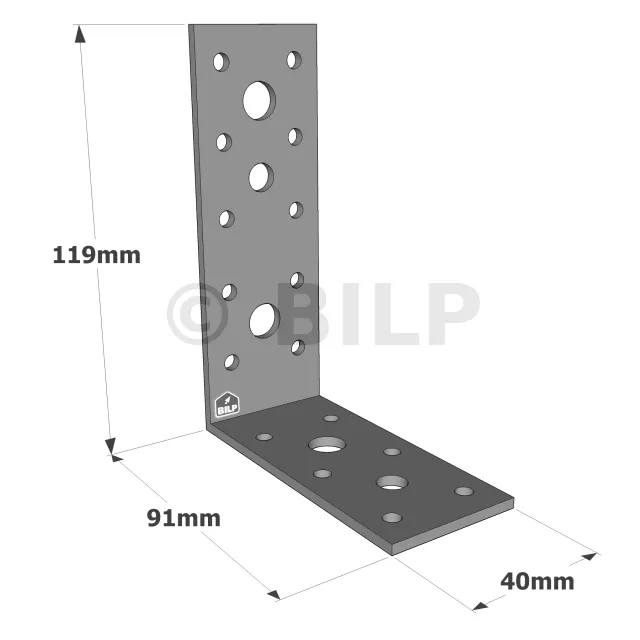

Breite :
- 40mm
Dicke :
- 3mm
Tiefe :
- 91mm
Höhe :
- 119mm
Verpackung :
- 1 Stück
Andere Wahlmöglichkeiten

Referenz
AG40312-R
Herstellung
französisch
Marke
SIMPSON Strong-Tie
Material
Verzinkter Stahl S 250 GD +Z 275 gemäß DIN EN 10346
Bohrungen der Lasche B
Schrauben oder Nägel : 10 Ø5; Bolzen : 1 Ø 8,5 - 2 Ø 11
Bohrungen der Lasche C
Schrauben oder Nägel : 6 Ø 5; Bolzen : 1 Ø 8,5 - 1 Ø 11
Holz-/Holzbefestigung - Träger/Trägertyp
Schenkel B : 4; Schenkel C : 4; Typ : CNA Ø4,0x35 oder Ø4,0x50 mm - Montage mit 2 Winkelverbindern
Holz-/Holzbefestigung - Pfosten-/Trägertyp
Schenkel B : 4; Schenkel C : 4; Typ : CNA Ø4,0x35 oder Ø4,0x50 mm - Montage mit 2 Winkelverbindern
EAN Code
5701953353124

AG-Strukturhalterung

Der AG-Quadrat eignet sich für strukturelle Anwendungen in Zimmereien und Fachwerkhäusern.

Merkmale

Leistungserklärungen:FR-DoP-e06/0106;
Technische Zulassungen:ETA-06/0106;

Gegenstand

Verzinkter Stahl S250GD + Z275 gemäß NF EN 10346

Vorteile

Große Steifigkeit,
Vielseitige Einsatzmöglichkeiten...

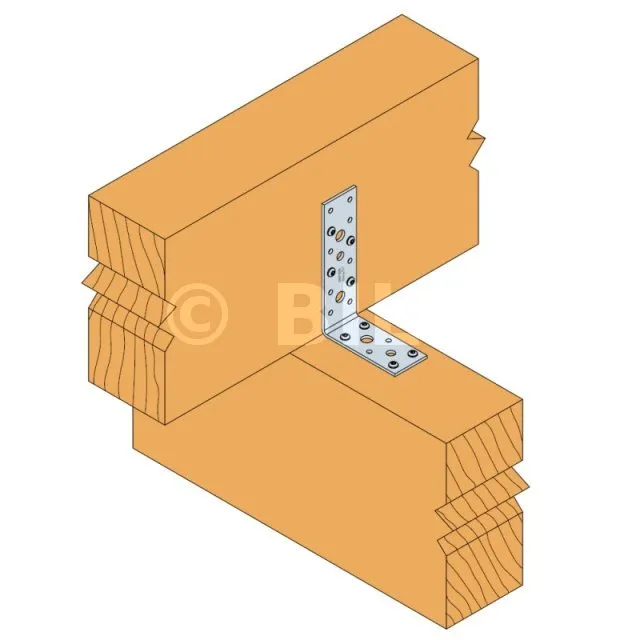

Anwendungen

Unterstützung

Träger: Massivholz, Brettschichtholz, Beton, Stahl...
Porté: Massivholz, Verbundholz, Brettschichtholz, Dreiecksbinder, Profile...

Einsatzbereiche

Befestigung von Traversen,
Verkleidungsschienen und Pfosten,
Anker für Sparren, Konsolen, Kopfleisten...

Technische Daten

Abmessungen

Referenzen	Abmessungen [mm]				Bohrungen Flügel A			Bohrungen Flügel B
	A	B	C	t	Ø5	Ø8.5	Ø11	Ø5	Ø8,5	Ø11
AG40312	119	91	40	3	10	1	2	6	1	1

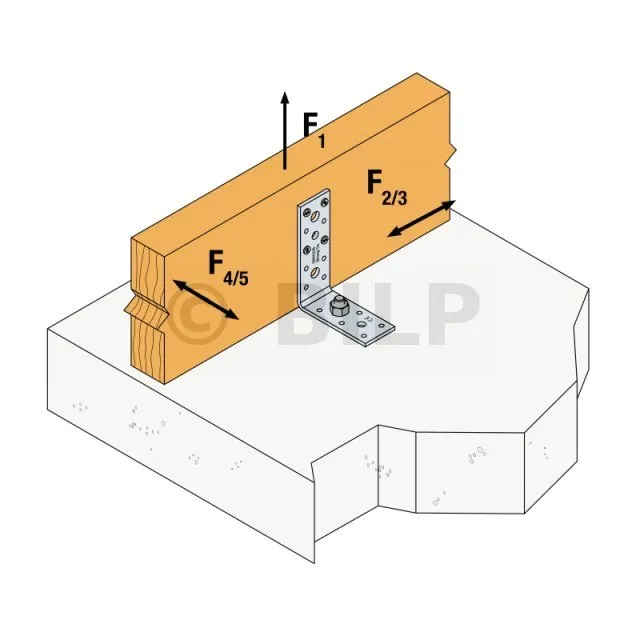

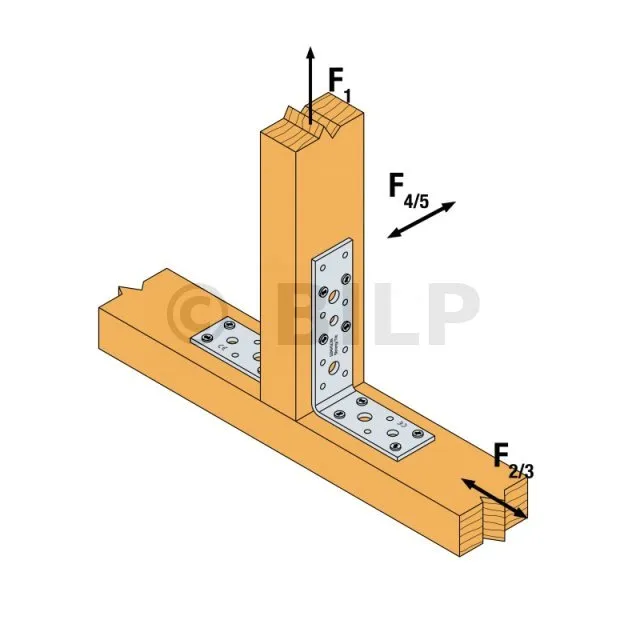

Charakteristische Werte – Holz auf Holz

Referenzen	Befestigungen		Kennwerte - C24 Holz-Holz-Verbindung - 2 Klammern [kN]
	Flügel A	Flügel B	R1.k		R2.k = R3.k		R4.k = R5,k
	Menge	Menge	CNA4.0x35	CNA4.0x50	CNA4.0x35	CNA4.0x50	CNA4.0x35	CNA4.0x50
AG40312	4	4	2.5	4.3	3	4.3	1.1	1.6

Um die Widerstandswerte für ein einzelnes Quadrat zu erhalten, ist es sinnvoll, die Werte in der obigen Tabelle durch zwei zu teilen, vorausgesetzt, der unterstützte Balken ist an der Drehung gehindert. Konsultieren Sie unsere ETE-06/0106, wenn sich der Balken frei drehen lässt.

SIMPSON Strong-Tie

Beispiellose Zuverlässigkeit und Service

Seit seiner Gründung in Europa im Jahr 1994 hat sich Simpson Strong-Tie dank seines anerkannten Know-hows und seiner geprüften Produktqualität zu einem zuverlässigen Wert im Bereich der Verbindungstechnik entwickelt. Dank jahrelanger Erfahrung sind Sicherheit, Zuverlässigkeit und die Einhaltung von Vorschriften eine ständige Verpflichtung.

Befestigungen

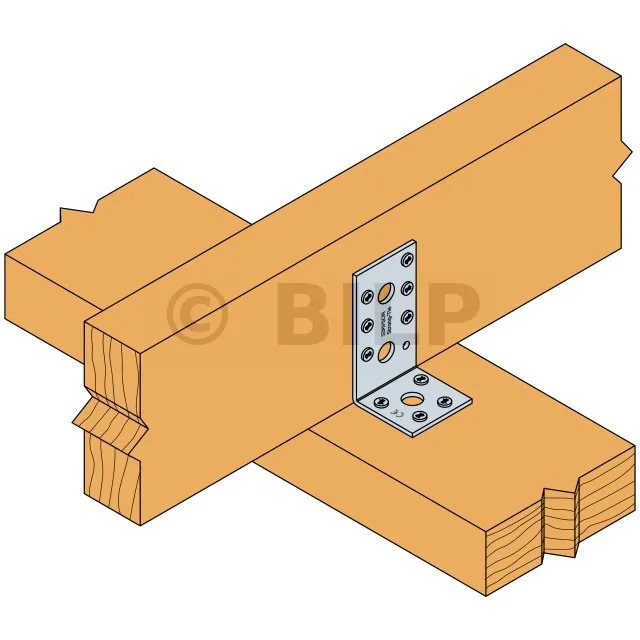

Auf Holz:

Beringte Spitzen CNA Ø4.0x35 ou Ø4.0x50 mm
Schrauben CSA Ø5.0x35 ou CSA Ø5.0x40
Schrauben
Tirefonds

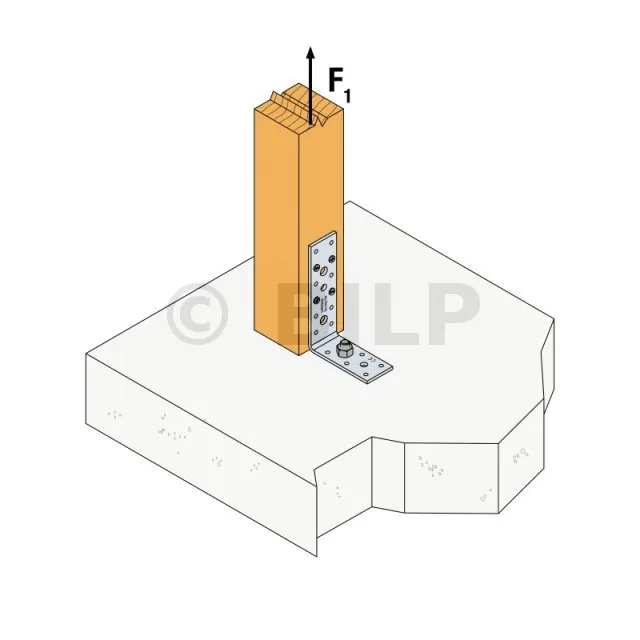

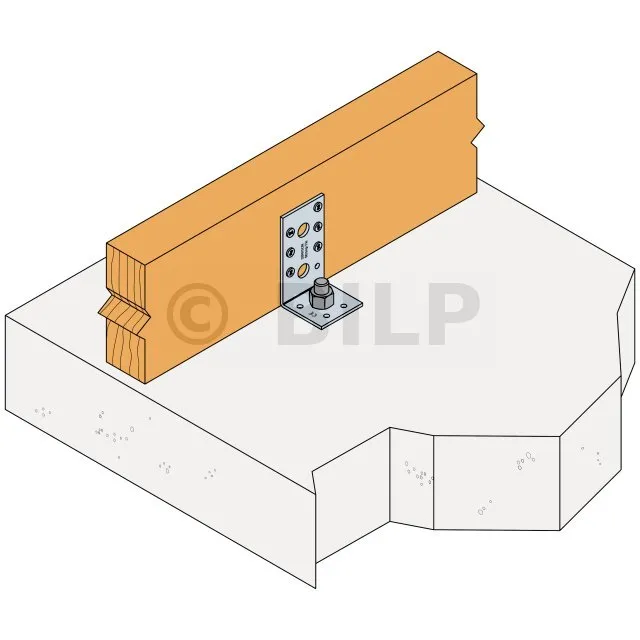

Auf Beton:
Konkrete Unterstützung:

Mechanischer Anker: Bolzen WA M10-78/5 oder WA M12-104/5
Chemischer Anker: Harz AT-HP + Gewindestange LMAS M10-120/25 oder LMAS M12-150/35.

Hohle Mauerwerksunterstützung:

Chemischer Anker: Harz AT-HP oder POLY-GP + Gewindestange LMAS M12-150/35 + Sieb SH M16-130

Auf Stahl:

Schrauben

Einrichtung
1. Bringen Sie das zu befestigende Element näher an den Träger heran,
2. Zeigen Sie auf das Element. Dies kann auch mit geeigneten Schrauben verschraubt werden,
3. Wenn die Stütze aus Holz ist, wird die Halterung zusätzlich angespitzt oder angeschraubt,
4. Wenn die Stütze aus Beton besteht, befestigen Sie die Halterung unter Beachtung der Installationsempfehlungen für den gewählten Anker.
