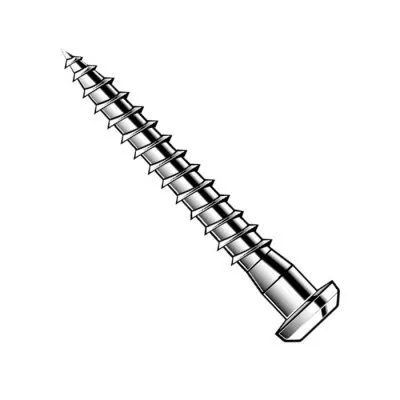

Schrauben für Torx-Anschlüsse – Durchmesser 5 mm - Réf. CSA5.0x40S

AUF LAGER
Sofortiger Versand verfügbar für 1 Einheiten verfügbar.
209€90
  inkl. MWST  / Box mit 250 Schrauben
    • 40mm
    • Acier inoxydable A4
    • SIMPSON Strong-Tie

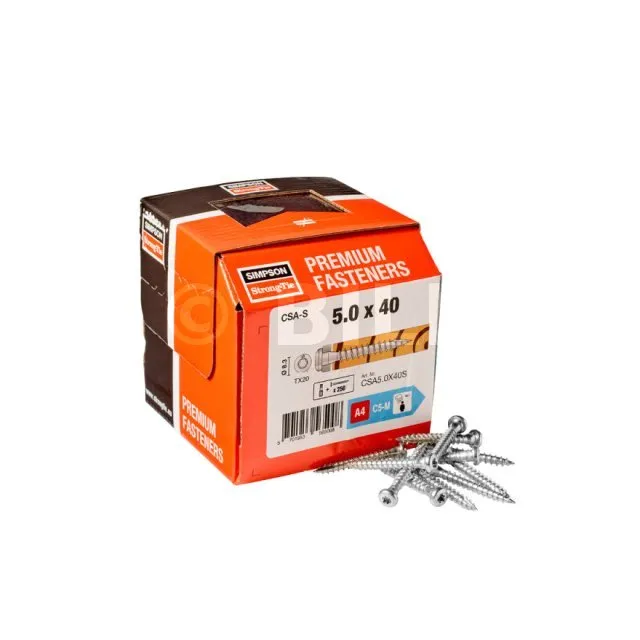

    • Box mit 250 Schrauben
  • Andere Wahlmöglichkeiten

  • picto
  • picto
  • picto
  • picto
  • picto
  • Referenz
    CSA5.0x40S
  • Herstellung
    französisch
  • Marke
    SIMPSON Strong-Tie
  • Durchmesser
    4.85mm
  • Kopfform
    TX20
  • Durchmesser des Kopfs
    8.3mm

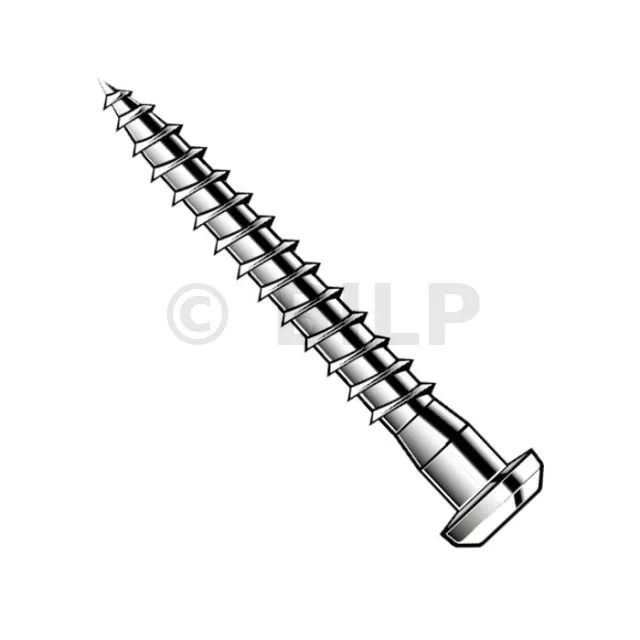

Kammschrauben für Holzverbinder TORX-Kopf - EDELSTAHL

Die Torx-Kopfschraube aus Edelstahl ergänzt das verzinkte Sortiment. Es ist für korrosive Atmosphären geeignet und sollte nur mit Edelstahlverbindern verwendet werden.

Eigenschaften

Technische Zulassung : ETA-04/0013;

Leistungserklärung : DE-DoP-e04/0013;

Material

  • Inox AISI 316.

Verschraubung

  • Antrieb Torx 20.

Vorteile

  • Filetage spécifique au bois permettant une pénétration facile et rapide.

Anwendungen

Träger

  • Hauptträger / Nebenträger : Massivholz, Verbundholz, Leimholz.

Anwendungsbereiche

  • Balkenschuhen.
  • Montagewinkel.
  • Windrispendbänder.

Technische Daten

Fehler beim Ausführen plugins/auto/bilp_bs4/modeles/docbilp.html
Anbringen der zweiten rechten Mauerabdeckung

texte=Eckabdeckung|points=414,96,274,96,82,814
texte=Verbinder|points=532,228,436,228,320,650
texte=
|points=436,228,410,954

In diesem Schritt gehen Sie wie oben beschrieben vor, indem Sie zuerst den Verbinder auf die Randabdeckung legen und dann die rechte Mauerabdeckung anbringen.

Befestigungsabmessungen [mm]Charakteristische Werte - Holz C24 gemäß ETE-04/0013 [kN]
Artikel d l dh d1 lg Rlat.k Rax.k
CSA5,0X25S 4.85 25 8.3 3.15 19 1.49 1.38
CSA5,0X35S 4.85 35 8.3 3.15 29 1.99 2.11
CSA5,0X40S 4.85 40 8.3 3.15 34 2.25 2.47

Diese Werte sind nach Eurocode 5 für Holz der Nutzungsklasse C24 angegeben. Für andere Klassen sind die Werte mit den Durchflusskoeffizienten zu multiplizieren
in der folgenden Tabelle angegeben. Diese Werte sind für Bleche mit einer Dicke von 1,5 bis 4 mm angegeben

Holznutzungsklasse
Durchflusskoeffizient
C14 C18 C24 C30 oder GL24 SCL
Querkraft 0.85 0.93 1.00 1.06 1.23
Zugkraft 1.00 1.00 1.00 1.00 1.00
