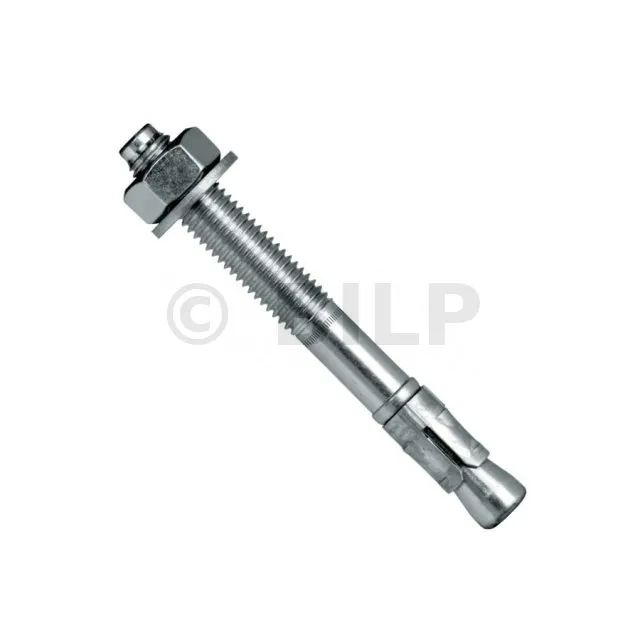

BOAX-II-Ankerbolzen

BOAX-II-Ankerbolzen

Merkmale

Technische Zulassungen:ETA-08/0276 ;
Leistungserklärungen:FR-DoP-e08/0276 ;

Gegenstand

• Elektroverzinkter Stahl (Klasse 8.8).

Vorteile

• Einfache und schnelle Installation: reduzierte Verankerungstiefe; Ø Gewinde = Ø Bohrung,
• Über die gesamte Länge einfädeln,
• Gewinde beim Einbau geschützt: Schlagpunkt.

Anwendungen

Unterstützung

• Rissiger Beton,
• Ungerissener Beton,
• Dichter Naturstein.

Einsatzbereiche

• Befestigung von Holzkonstruktionen:Frame Clogs, ...
• Befestigung von Metallprofilen: Geländer, Konsolen und Kabelrinnen,
• Befestigung statischer oder quasistatischer Lasten: Tore und Maschinen.
• Seismische Kategorie C1 zur Befestigung nichttragender Elemente.

Technische Daten

Abmessungen

* Referenzen, die nicht abgedeckt sind ETA-08/0276
Seismische Kategorie C1 zur Befestigung nichttragender Elemente

Berechnungswerte – Ungerissener Beton

1- Die veröffentlichten Lasten werden aus den Teilsicherheitsbeiwerten des ETE berechnet. Diese Lasten werden für unbewehrten Beton und normalen Stahlbeton berechnet, deren Stababstände s ≥ 15 cm (alle Durchmesser) bzw. s ≥ 10 cm haben, wenn ihr Durchmesser kleiner oder gleich 10 mm ist.
2- Scherlasten werden für die alleinige Verankerung ohne Berücksichtigung des Abstands vom Plattenrand angegeben. Bei randnahen Ankern (c ≤ max [10 hef; 60d]) muss der Bruch am Plattenrand gemäß ETAG001, Anhang C, Methode A überprüft werden.
3- Der Beton gilt als nicht gerissen, wenn die Spannung im Betoninneren gleich σL + σR ≤ 0 ist. In Ermangelung einer detaillierten Überprüfung gehen wir von σR = 3N/mm2 aus (σL entspricht der Spannung im Inneren des Betons). die aus äußeren Lasten, einschließlich Ankerlasten, resultiert).

Berechnungswerte – Gerissener Beton

1- Die veröffentlichten Lasten werden aus den Teilsicherheitsbeiwerten des ETE berechnet. Diese Lasten werden für unbewehrten Beton und normalen Stahlbeton berechnet, deren Stababstände s ≥ 15 cm (alle Durchmesser) bzw. s ≥ 10 cm haben, wenn ihr Durchmesser kleiner oder gleich 10 mm ist.
2- Scherlasten werden für die alleinige Verankerung ohne Berücksichtigung des Abstands vom Plattenrand angegeben. Bei randnahen Ankern (c ≤ max [10 hef; 60d]) muss der Bruch am Plattenrand gemäß ETAG001, Anhang C, Methode A überprüft werden.
3- Der Beton gilt als nicht gerissen, wenn die Spannung im Betoninneren gleich σL + σR ≤ 0 ist. In Ermangelung einer detaillierten Überprüfung gehen wir von σR = 3N/mm2 aus (σL entspricht der Spannung im Inneren des Betons). die aus äußeren Lasten, einschließlich Ankerlasten, resultiert).

Durchführung

Einrichtung
Beim Aufbringen des Anzugsdrehmoments hebt sich der Konus im Spreizring, wodurch die Segmente beim Aufklappen brechen und gegen die Wand drücken und so eine kraftschlüssige Haftung am Trägermaterial entsteht. Dadurch entsteht eine Spreizverankerung durch drehmomentkontrollierte Verschraubung.

Herstellen eines Bandes aus PU-Dichtungsmasse (Universalpolymer)

EPDM-Membran auflegen und ziemlich fest andrücken

Reiniger und Grundierung auf den Untergrund auftragen

Klebendes vorgeformtes Teil platzieren

Installationsdaten

* Referenzen, die nicht abgedeckt sind ETA-08/0276
