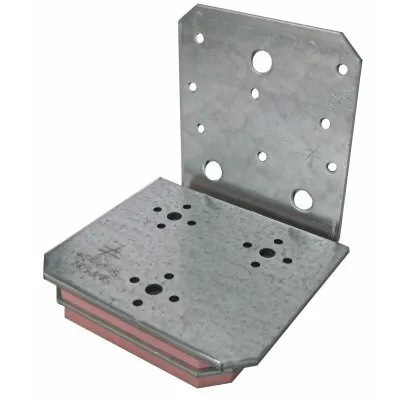

Schallschutzwinkel - Réf. ABAI105

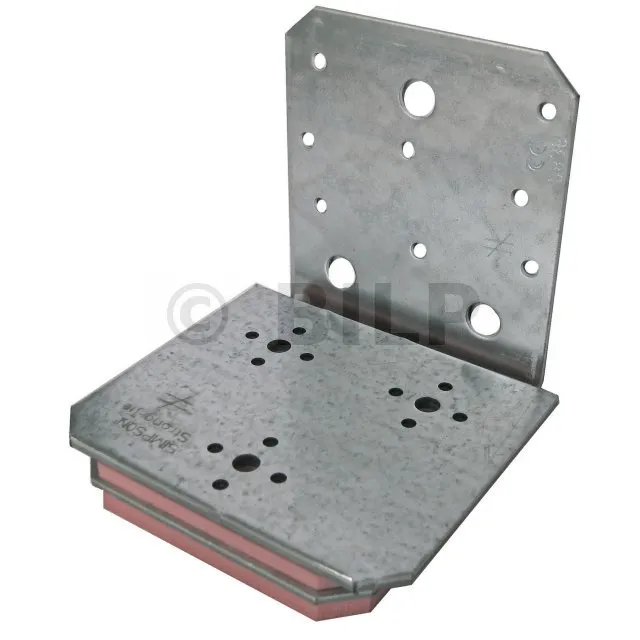

Der Schallschutzwinkel ABAI ist ein innovativer Bügel, weil er einen klassischen Winkelverbinder mit einem schalldämmenden Material, Sylodyn®, kombiniert. Er ermöglicht die Verbindung von Wand- und Bodenelementen aus Mehrschichtplatten (CLT) und garantiert gleichzeitig die Schalldämmung zwischen diesen Bauteilen dank eines 12 mm breiten Streifens aus Sylodyn®, der unter dem Winkel vorinstalliert ist.

bald VERFÜGBAR
Versand unter 10 Tagen.
564€91
  inkl. MWST  / Winkelvebinder

  • Referenz
    ABAI105
  • Breite
    -
  • Dicke
    3mm
  • Höhe
    113mm
  • Länge
    400mm
  • Herstellung
    Française
  • Material
    Verzinkter Stahl S250GD + Z275 gemäß DIN EN 10346 und Sylodyn® : Polyurethan Sylomer® SR220.
  • Marke
    SIMPSON Strong-Tie
  • Breite (A)
    113mm
  • Tiefe (C)
    90mm
  • Breite (D)
    106mm
  • Breite (B)
    103mm
  • Bohrungen der Lasche B
    3Ø7
  • Bohrungen der Lasche A
    8Ø5 - 3Ø11
  • Dicke (E)
    18mm
  • Länge (A)
    -
  • Tiefe
    103mm

Merkmale

Technische Zulassung : ETA-06/0106

Leistungserklärungen : DE-DoP-e06/0106

Werkstoff

  • Verzinkter Stahl S250GD + Z275 gemäß DIN EN 10346,
  • Sylodyn® : Polyurethan Sylomer® SR220.

Vorteile

  • Reduktion der Schallübertragung zwischen den Bauteilen der Konstruktion,
  • Verbesserte Luftdichtheit : Vorhandensein von 12 mm Sylodyn®-Dämmstreifen unter den Außenwänden,
  • Schnell zu implementierende Lösung.

Anwendungen

Träger

  • Hauptträger : Massivholz, verleimtes Schichtholz, Kreuzlagenholz.
  • Nebenträger : Massivholz, verleimtes Schichtholz, Kreuzlagenholz.

Anwendungsbereiche

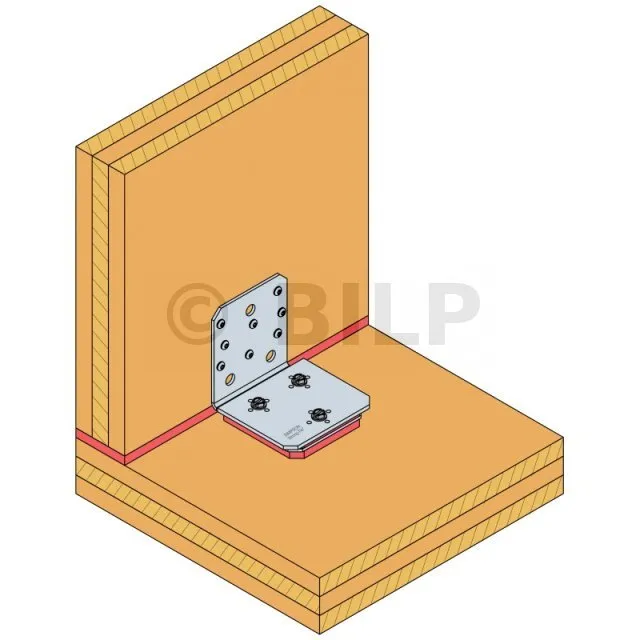

  • Anschluss und Schalldämmung von Wänden und Böden,
  • Montage von CLT-Paneelen.

Technische Datenblatt

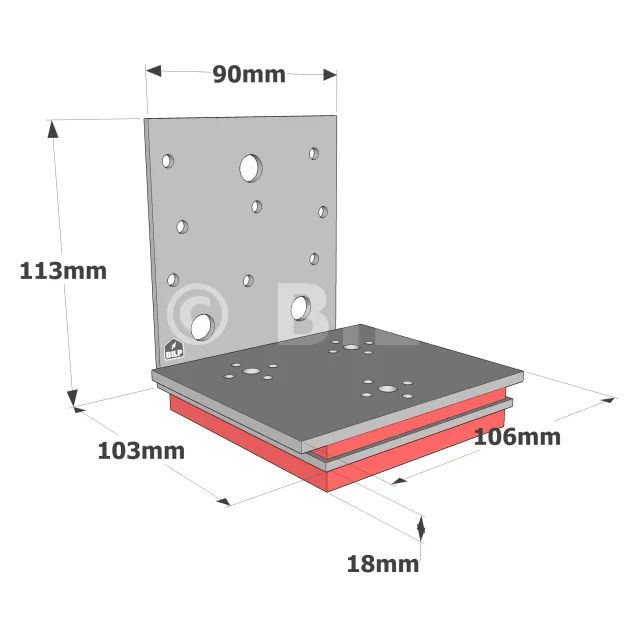

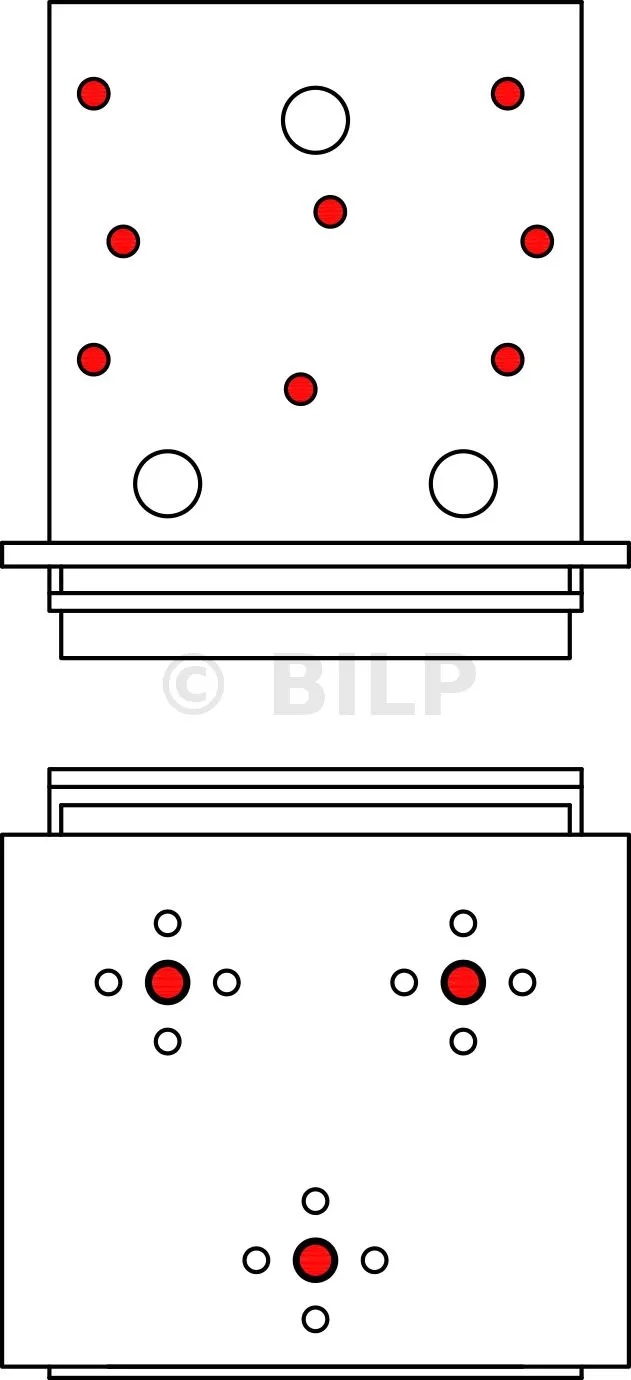

Abmessungen

ArtikelAbmessungen [mm]Bohrung des Schenkels ABohrung des Schenkels B
A B C D E t Ø5 Ø11 Ø7
ABAI105 113 103 90 106 18 3 8 3 3

Zu befestigen mit der Schraubenreferenz SDS25600MB.

Charakteristische Tragfähigkeit

ArtikelCharakteristische Tragfähigkeit - Holz-Holz-Verbindungen - Vollausnagelung
Befestigungen Charakteristische Werte - C24-Holz-Holz-Verbindungen - 1 Winkelverbinder [kN] Verschiebungsmodul Kser bei Lastrichtung : [kN/mm]
Schenkel A Schenkel B R1.k R2/3.k R4.k R5.k R1.k R2/3.k R4.k R5.k
Menge Typ Menge Typ
ABAI105 8 CNA4,0x60 3 SDS25600 2,0/kmod 2,0/kmod 3,3/kmod 2,3/kmod 0.8 0.68 1.16 0.8

Vereinfarte charakteristische Tragfähigkeit - Holzverbindung auf starrem Träger - 1 Winkelverbinder

ArtikelCharakteristische Tragfähigkeit - Holz-Holz-Verbindung - Vollausnagelung
Befestigungen Vereinfarte charakteristische Tragfähigkeit - C24-Holz-Holz-Verbindungen- 2 Winkelverbinder [kN] Verschiebungsmodul Kser bei Lastrichtung : [kN/mm]
Schenkel A Schenkel B R1.k R2/3.k R4.k R5.k R1.k R2/3.k R4.k R5.k
Menge Typ Menge Typ
ABAI105 8 CNA4,0x60 3 SDS25600 2,2 2,2 3,7 2,6 0.8 0.68 1.16 0.8

Die in der obigen Tabelle angegebenen Kennwerte sind vereinfachte Werte, die auf einer Annahme von Belastungsdauer und Nutzungsklasse beruhen (Kurzzeitbelastung und Nutzungsklasse 2, kmod = 0,9 nach EC5 (EN1995)). Andere Ladezeiten und Leistungsklassen entnehmen Sie bitte dem ETE.

Umsetzung

Installation

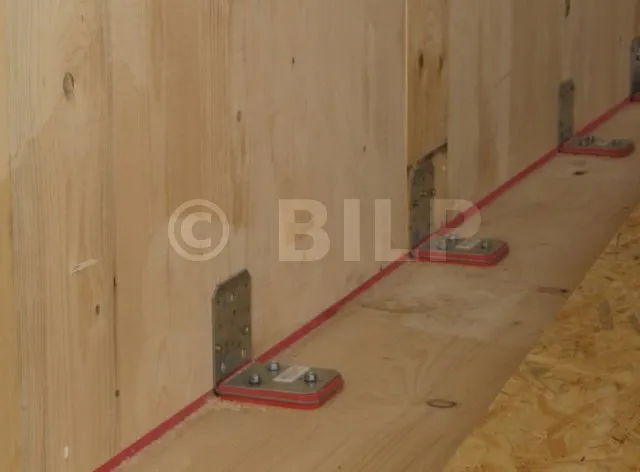

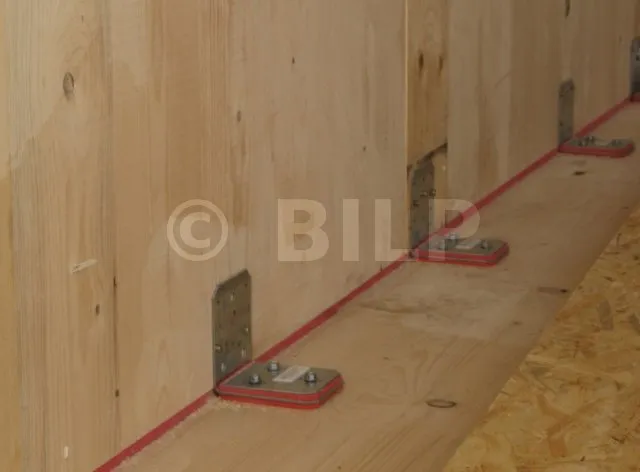

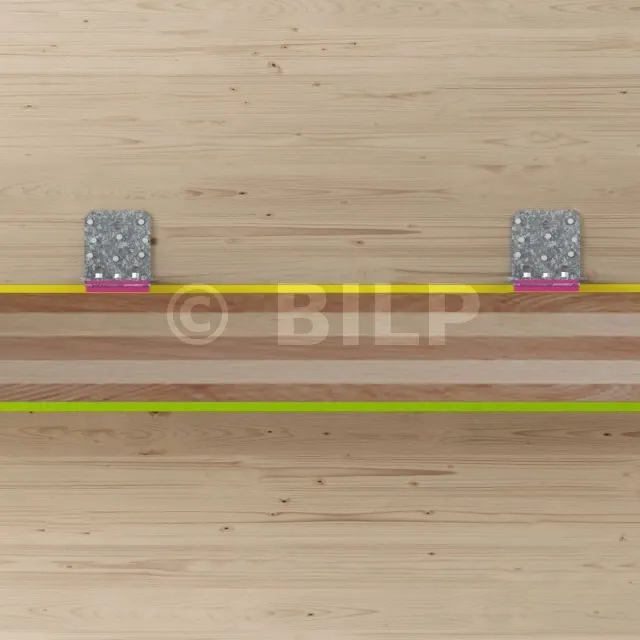

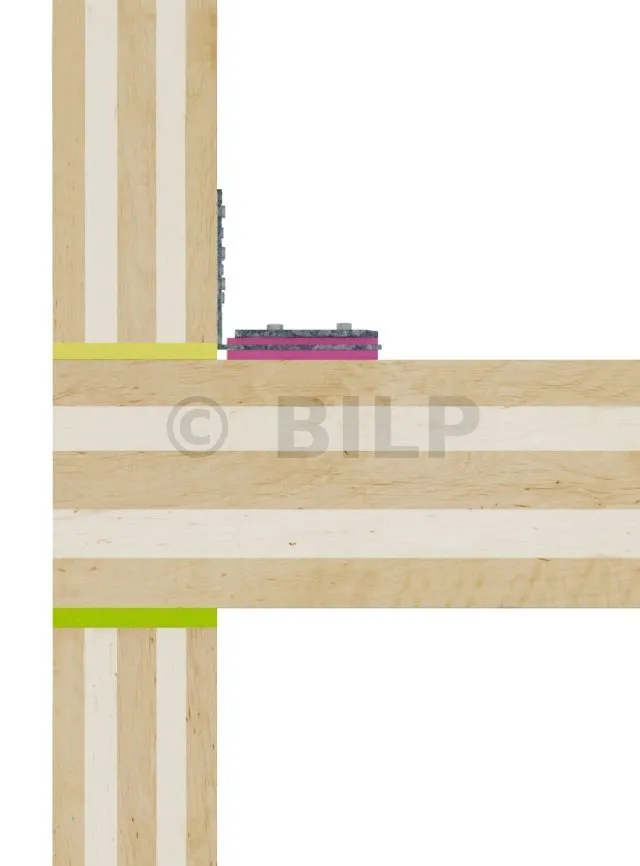

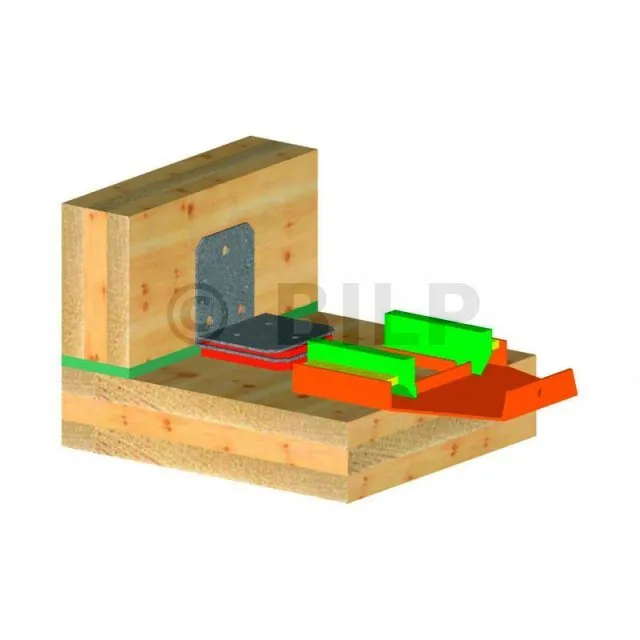

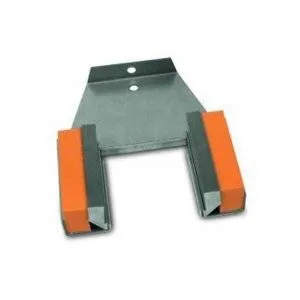

Für absolute Effizienz ist das Vorhandensein eines Sylodyn®-Streifens unter den CLT-Wandpaneelen zwingend erforderlich. Die Auswahl der Sylodyn® Streifen hängt vom Gewicht der Wand ab (siehe Tabelle unten). Zur besseren Montage des ABAI-Winkelverbinders ist eine Montageschablone (Ref. MOABAI) erhältlich. Sie verhindert das Zusammendrücken des Sylodyn®-Streifens unter dem Winkelverbinder.

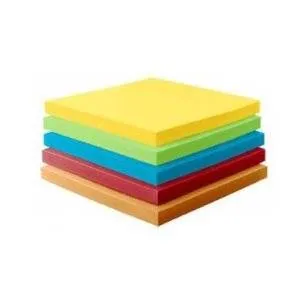

ModelStreckenlast (kN/m) Kompression (N/mm²)Quetschung (mm) Farbe
Min. Max. Min. Max. Min. Max.
SYLO-NB-100 1 7.5 0.01 0.08 0.1 1.0 Rot
SYLO-NC-100 7.5 15 0.08 0.15 0.5 1.1 Gelb
SYLO-ND-100 15 35 0.15 0.35 0.5 1.3 Grün
SYLO-NE-100 35 75 0.35 0.75 0.6 1.3 Blau
SYLO-NF-100 75 150 0.75 1.5 0.7 1.3 Lila
SYLO-NB-150 1.5 11 0.01 0.08 0.1 1.0 Rot
SYLO-NC-150 11 23 0.08 0.15 0.5 1.1 Gelb
SYLO-ND-150 23 54 0.15 0.35 0.5 1.3 Grün
SYLO-NE-150 54 118 0.35 0.75 0.6 1.3 Blau
SYLO-NF-150 118 230 0.75 1.5 0.7 1.3 Lila

Empfohlene Befestigungselemente :
Schenkel B :

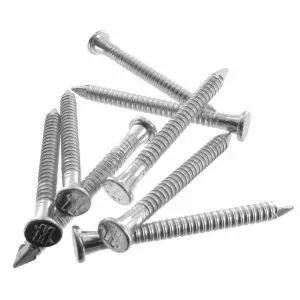

  • Kammnägel CNA Ø4,0x60.

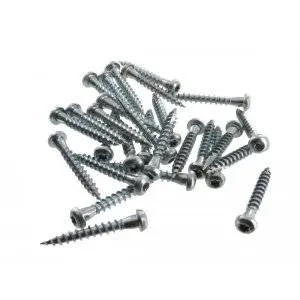

  • CSA-Schrauben Ø5,0x50 mm.
  • Bolzen Ø10.
  • Sechskant-Holzschrauben Ø10.

Schenkel C :

  • Schrauben SDS25600 (Abmessungen Ø6,4x152 mm).


Technische Daten
