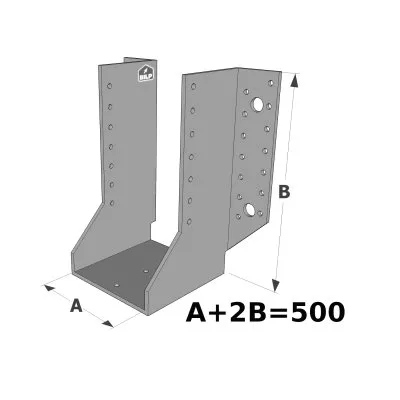

Große Balkenschuhe mit außenliegenden Schenkel, GSE CLASSIC-Sortiment (Dicke 4mm, Tiefe 110mm) - Réf. GSE500/4X
-
ReferenzGSE500/4X
-
HerstellungFranzösisch
-
MarkeSIMPSON Strong-Tie
-
Mindesthöhe des Nebenträgers aus HolzHauteur(B)+10
-
Maximale Höhe des Nebenträgers aus HolzHauteur(B)*3/2
-
Tiefe (C)110mm
-
MaterialVerzinkter Stahl S 250 GD +Z 275 gemäß DIN EN 10346
-
Bohrungen auf dem Hauptträger Ø5 [mm]28
-
Bohrungen auf dem Nebenträger Ø5 [mm]14
-

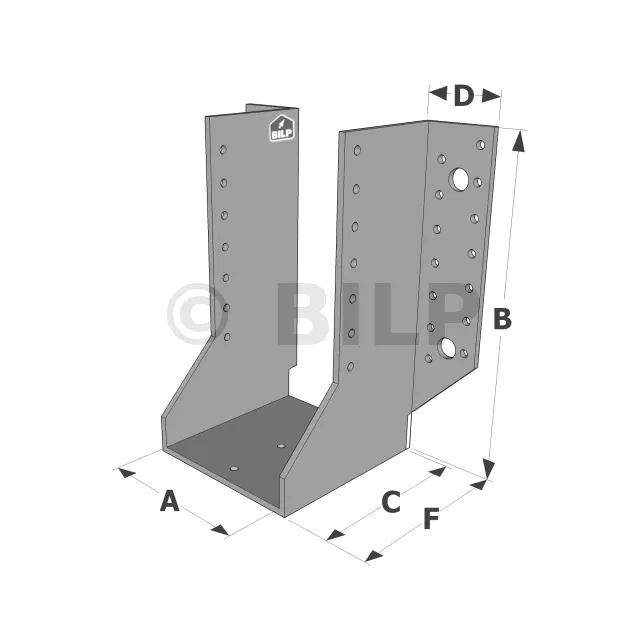

Tiefe (F)118mm
-
Breite (D)45.5mm
-
Höhe (B)(500- Breite (A))/2
-
Dicke4mm
-
Nombre de trous Ø13 [mm] par sabot4
-
Nombre de pointes pour une connexion bois-bois sous condition de feuPorteur : 28 - Porté : 14
-
Nombre de pointes sur la poutre pour une connexion bois-béton sous condition de feu14
-
Nombre de fixations sur le béton pour une connexion bois-béton sous condition de feu4
-
Nombre de vis SSH pour une connexion bois-bois4
Große Balkenschuhe mit außenliegenden Schenkeln, GSE CLASSIC-Sortiment (Dicke 4mm)
In vielen Fällen werden große außenliegenden Schenkel Balkenschuhe empfohlen. Sie ermöglichen eine effiziente Montage einer Struktur ohne jegliche Sonderbearbeitung und machen die Arbeit dadurch zuverlässiger. Ebenso macht die Vielzahl von Anwendungen, die durch die Vielseitigkeit dieser Produkte möglich sind, sie heute im Bauwesen unverzichtbar.
Eigenschaften :
Leistungserklärung : DE-DoP-e06/0270
Technische Zulassungen : ETA-06/0270
Material :
- Galvanisch verzinkter Stahl S 250 GD +Z 275 gemäß DIN EN 10346.
- Dicke : 4 mm.
Vorteile :
- Feuerwiderstand von 30 Minuten nach Eurocode 5,
- Schnelle und einfache Installation.
- Auswahl der Breiten entsprechend den angegebenen Bereichen.
Anwendungen
Träger :
- Hauptträger : Massivholz, Verbundholz, Brettschichtholz, Beton, Stahl.
- Nebenträger : Massivholz, Verbundholz, Binder, Profile.
Anwedungsbereich :
- Balken, Pfetten.
- Glatte Tragbalken und Verkleidungspfosten.
- Sparrenlattung.
- Verstärkung von bestehenden Baugruppen.
Montage
Befestigungen
Um die Belastungen zu gewährleisten, müssen die verwendeten Nägel und Schrauben der ETA-04/0013 entsprechen. Die Befestigung auf starren Stützen erfordert die Verwendung von CE-gekennzeichneten Befestigungsmitteln, die Empfehlungen des Herstellers müssen beachtet werden.
An Nebenträger :
- Kammnägel CNA Ø4.0 x 50 mm.
- Kammnägel CNA Ø4.0 x 35 mm für Dicken kleiner als 64 mm.
- Schrauben CSA Ø5.0 x 40 mm.
- Schrauben CSA Ø5.0 x 35 mm für Dicken kleiner als 60 mm.
- Sonderfall von 1/2 Stunde Feuerwiderstand : Kammnägel CNA Ø4.0 x 75 mm oder Schrauben CSA 5,0 x 80-DE.
An Hauptträger :
Holzsubstrat :
- Kammnägel CNA Ø4.0 x 50 mm.
- Kammnägel CNA Ø4.0 x 35 mm für Dicken kleiner als 64 mm.
- Schrauben CSA Ø5.0 x 40 mm.
- Schrauben CSA Ø5.0 x 35 mm für Dicken kleiner als 60 mm.
- Sonderfall von 1/2 Stunde Feuerwiderstand : Kammnägel CNA Ø4.0 x 75 mm oder Schrauben CSA 5,0 x 80-DE.
Edelstahlsubstrat :
- Bolzen Ø12 (der Durchmesser der Schraube darf nicht mehr als 2 mm kleiner sein als der Durchmesser der Bohrung).
Betonsubstrat :
- Mechanische Dübel : Bolzen WA M12-104/5.
- Chemische Verankerung : Verbundmörtel AT-HP + Gewindestange LMAS M12-150/35.
Hohlmauerwerks :
- Chemische Verankerung : Verbundmörtel AT-HP oder POLY-GP + LMAS M12-150/35 + Siebhülse SH M16-130.
Montage
An Holz :
1. Markieren Sie die Position des Nebenträgers auf dem Hauptträger,
2. präsentieren Sie den Balkenschuh und befestigen Sie die Schenkel auf jeder Seite vor,
3. stellen Sie den Balkenschuh in Bezug auf die Markierungen ein : der Balkenschuh sollte oben etwas offener sein als unten, um die Installation des Nebenträgers zu erleichtern,
4. schließen Sie die Befestigung an jedem Schenkel ab,
5. Präsentieren Sie den Nebenträger im Balkenschuh und fixieren Sie ihn mit einer Teil- oder Vollausnagelung.
An Beton :
1. Methode 1 : Markieren Sie die Position der Löcher, indem Sie den Balkenschuh am Nebenträger anbringen,
2. Methode 2 : Markieren Sie die Position des Nebenträgers auf der Stütze, legen Sie den Balkenschuh vor und markieren Sie die Mittelpunkte der Löcher,
3. Bohren Sie die Stütze mit einem geeigneten Bohrer auf,
4. Legen Sie den Balkenschuh vor und befestigen Sie ihn mit Ankerbolzen an der Stütze,
5. Legen Sie den Balken im Balkenschuh vor und befestigen Sie ihn.
