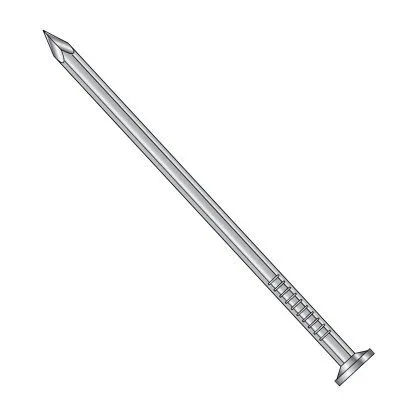

FIRKG2.0X50 Geriffelte Spitze mit flachem Kopf – feuerverzinkt – FIRKG2.0X50-3280 - Réf. 75009
- Referenz75009
- HerstellungFranzösisch
- MarkeSIMPSON Strong-Tie
- Durchmesser des Kopfs5mm
SIMPSON Strong-Tie
Beispiellose Zuverlässigkeit und Service
Seit seiner Gründung in Europa im Jahr 1994 hat sich Simpson Strong-Tie dank seines anerkannten Know-hows und seiner geprüften Produktqualität zu einem zuverlässigen Wert im Bereich der Verbindungstechnik entwickelt. Dank jahrelanger Erfahrung sind Sicherheit, Zuverlässigkeit und die Einhaltung von Vorschriften eine ständige Verpflichtung.

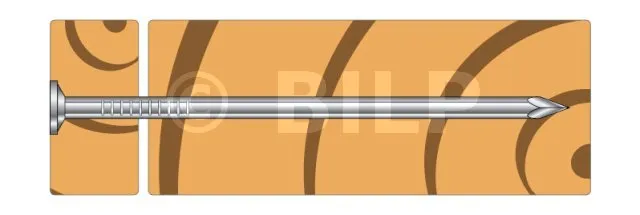

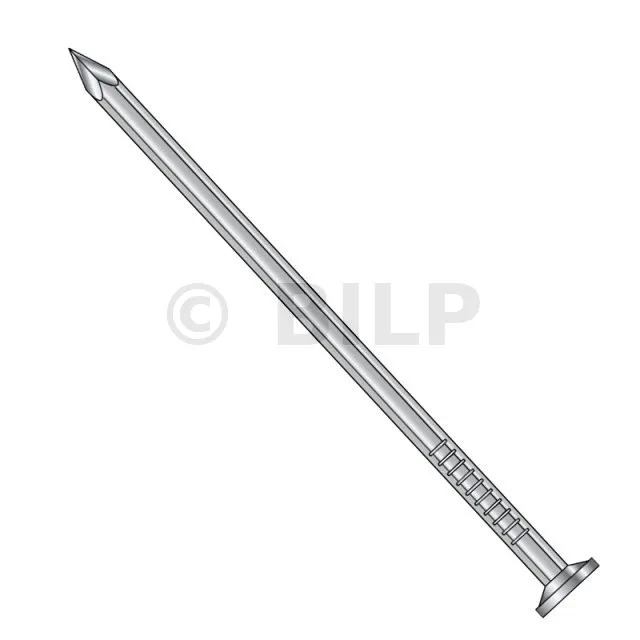

Geriffelte Spitze mit flachem Kopf – feuerverzinkt – für den Außenbereich
Die geriffelte FIRKG-Flachkopfspitze wird hauptsächlich in der Tischlerei verwendet.
Merkmale
Leistungserklärungen:FR-DoP-h13/0009.pdf
Gegenstand
- Feuerverzinkter Stahl 50 µm (ISO 1461).
Vorteile
- Geriffelte Form: spaltet das Holz weniger als eine runde oder quadratische Spitze,
- Sehr gute Reiß- und Scherfestigkeit (25 % besser als eine runde oder eckige Spitze).
Anwendungen
Unterstützung
- Massivholz, Verbundholz, Brettschichtholz usw.
Einsatzbereiche
- Befestigung für Rahmen
- Holzbaugruppen.
Technische Daten
Abmessungen
| Referenzen | Artikelnummer | Befestigungsmaße [mm] | ||||
|---|---|---|---|---|---|---|
| d | l | da | Ah | ht | ||
| FIRKG2.0X50 | 75009 | 2 | 50 | 5 | 19.6 | 0.7 |
| FIRKG2.3X60 | 75010 | 2.3 | 60 | 5.4 | 22.9 | 0.8 |
| FIRKG3.1X75 | 75011 | 3.1 | 75 | 7.3 | 41.9 | 1 |
| FIRKG3.4X90 | 74711 - 75012 | 3.4 | 90 | 7.8 | 47.8 | 1 |
| FIRKG3.7X100 | 74712 - 75013 | 3.8 | 100 | 9 | 63.6 | 1.1 |
| FIRKG4.3X125 | 75015 | 4.3 | 125 | 10.2 | 81.7 | 1.2 |
| FIRKG5.1X140 | 75016 | 5.1 | 140 | 12.2 | 116.9 | 1.5 |
| FIRKG5.1X160 | 75018 | 5.1 | 160 | 12.2 | 116.9 | 1.5 |
| FIRKG5.5X180 | 75019 | 5.5 | 180 | 13.2 | 136.8 | 1.7 |
| FIRKG5.5X210 | 75021 | 5.5 | 210 | 13.2 | 136.8 | 1.7 |
| FIRKG7.0X225 | 75022 | 7 | 225 | 17 | 227 | 1.7 |
| FIRKG7.0X275 | 75024 | 7 | 275 | 17 | 227 | 1.7 |
| FIRKG8.0X300 | 75025 | 8 | 300 | 19.5 | 298.6 | 2 |
| FIRKG8.0X330 | 75026 | 8 | 300 | 19.5 | 298.6 | 2 |
Charakteristische Eigenschaften
| Referenzen | Charakteristische Eigenschaften | |||
|---|---|---|---|---|
| Charakteristisches plastisches Fließmoment [My.k] [Nmm] | Charakteristischer Ausziehwiderstandsparameter - fax,k,90° [fax.k.90°] [N/mm²] | Charakteristischer Kopfkreuzungswiderstandsparameter - fhead,k [fhead.k] [N/mm²] | Charakteristischer Zugwiderstand - ftens,k [ftens.k] [kN] | |
| FIRKG2.0X50 | 1289 | 2.5 | 8.6 | NPD |
| FIRKG2.3X60 | 1721 | 2.5 | 8.6 | NPD |
| FIRKG3.1X75 | 490 | 22.5 | 8.6 | NPD |
| FIRKG3.4X90 | 6989 | 2.5 | 8.6 | NPD |
| FIRKG3.7X100 | 11163 | 2.5 | 8.6 | NPD |
| FIRKG4.3X125 | 11514 | 2.5 | 8.6 | NPD |
| FIRKG5.1X140 | 19890 | 2.5 | 8.6 | NPD |
| FIRKG5.1X160 | 19890 | 2.5 | 8.6 | NPD |
| FIRKG5.5X180 | 24876 | 2.5 | 8.6 | NPD |
| FIRKG5.5X210 | 24876 | 2.5 | 8.6 | NPD |
| FIRKG7.0X225 | 43697 | 2.5 | 8.6 | NPD |
| FIRKG7.0X275 | 43697 | 2.5 | 8.6 | NPD |
| FIRKG8.0X300 | 67041 | 2.5 | 8.6 | NPD |
| FIRKG8.0X330 | 67041 | 2.5 | 8.6 | NPD |
Weitere Einzelheiten finden Sie in der ETA.
NPD: Keine Leistung erklärt
