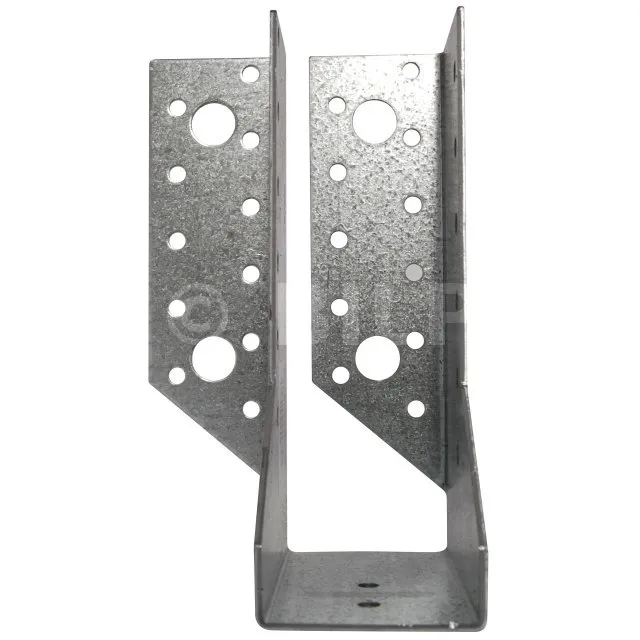

Balkenschuhe mit einer Innenklapplasche - Réf. JHL34462

AUF LAGER
Sofortiger Versand verfügbar für 13 Einheiten verfügbar.
4€73
  inkl. MWST  / Balkenschuh

  • Referenz
    JHL34462
  • Herstellung
    französisch
  • Material
    Verzinkter Stahl S 250 GD +Z 275 gemäß DIN EN 10346
  • Marke
    SIMPSON Strong-Tie
  • Dicke
    2mm
  • Breite (A)
    46mm
  • Tiefe (C)
    84mm
  • Höhe (B)
    147mm

Balkenschuhe mit einer Innenklapplasche

Die JHR/L-Innenligenden Schenkel Balkenschuhe sind speziell für die Befestigung von Balken in Ecken konzipiert. Die JHR/L-Innenliegenden Schenkel Balkenschuhe bieten die gleichen Vorteile wie die SAE. Sie sind in linker und rechter Ausführung erhältlich.

Eigenschaften :

Leistungserklärung : DE-DoP-e06/0270
Technische Zulassungen : ETA-06/0270

Material :

  • Verzinkter Stahl S 250 GD +Z 275 gemäß DIN EN 10346,
  • Dicke : 2 mm.

Vorteile :

  • Kann in Ecken verwendet werden,
  • Ermöglicht es Ihnen, näher an das Ende des Hauptträgers zu gelangen.

Anwendungen

Substrat :

  • Hauptträger : Massivholz, Verbundholz, Brettschichtholz.
  • Nebenträger : Massivholz, Verbundholz, Brettschichtholz, Traversen, Profile.

Anwendungsbereich :

  • Balken, Pfetten,
  • Glatte Balken und Verkleidungspfosten,
  • Sparrenanschläge,
  • Verstärkung der vorhandenen Fugen...

Abmessungen

Beispiel für eine Kriechrinne


ArtikelAbmessungen [mm]Bohrungen an HauptträgerBohrungen an Nebenträger
A B C D F t Ø5 [mm] Ø13 [mm] Ø5 [mm]
JHR34462 46 147 84 41.5 86 2 22 4 12
JHL34462 46 147 84 41.5 86 2 22 4 12

Montage

Befestigungen

An den Schenkeln :

An den Flanschen :

Installation

An Holz :
1. Markieren Sie die Position des Tragbalkens auf dem Hauptträger,
2. Legen Sie den Balkenschuh vor und stellen Sie die Schenkel auf jeder Seite vor,
3. Stellen Sie den Balkenschuh in Bezug auf die Markierungen ein : der Balkenschuh sollte oben etwas offener sein als unten, um die Installation des Tragbalkens zu erleichtern,
4. Schließen Sie die Befestigung an jedem Schenkel ab,
5. Präsentieren Sie den Tragbalken im Balkenschuh und fixieren Sie ihn mit einer Teil- oder Gesamtvernagelung.

Beispiel für eine Kriechrinne
