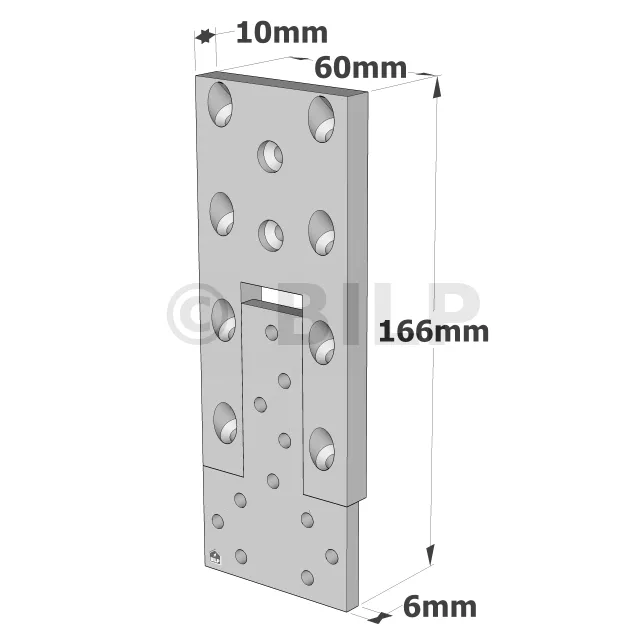

Passverbinder - Aluminium - Réf. ETB160-B
Merkblatt ETB-Schablone (französische Version)
Umsetzung
Befestigungen
Um die Lasten zu gewährleisten, müssen die verwendeten Nägeln und Schrauben der ETA-04/0013 und den unten angegebenen Empfehlungen entsprechen:
Eurocode 5 erlaubt die Verwendung von Nägeln und Schrauben, die nicht CE-gekennzeichnet sind. Dies führt jedoch zu einer erheblichen Verringerung der Lasten. Beziehen Sie sich auf die Berechnungen der Befestigungen in Eurocode 5. Wenden Sie sich an unsere technische Abteilung.
Auf Nebenträger :
- Schraube SPAX-S5,0x80 mit Vollgewinde
Auf Hauptträger:
- CNA Ø4,0 x 50 mm-Kammnägel
- CSA Ø5,0 x 40 mm-Schrauben
Installation
Die Montage der ETB-Passverbinder wird durch die Verwendung einer ab Lager erhältlichen Montageschablone vereinfacht. Die Ansenkung wird mit einem Fräser Ø16 mm und einer Unterlegscheibe Ø30 mm vorgenommen.
Schritt 1: Montage des männlichen Teils des ETB an den Hauptträger:
1. Legen Sie die Schablone so an, dass die rechte Kante nach unten zeigt. Stellen Sie Teil 2 der Schablone so ein, dass die Position stimmt.

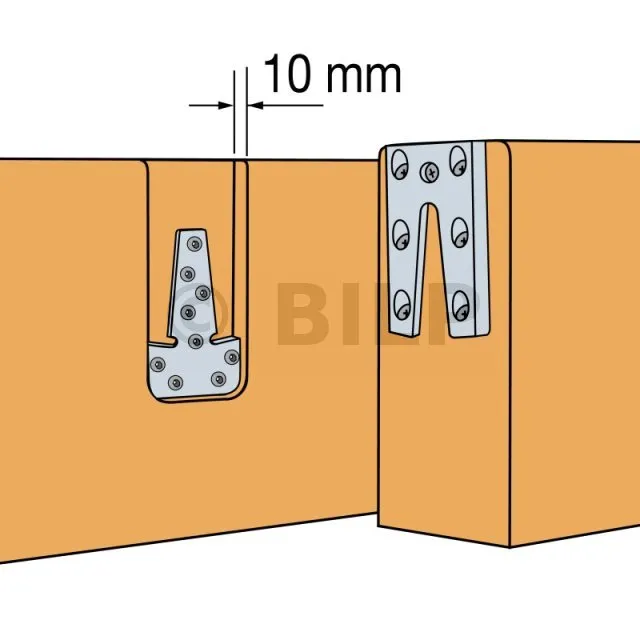

2. Führen Sie die Senkung mit einem ∅16-Fräser und einer ∅30-Scheibe bis zu einer Tiefe von 10 mm durch. Um Bewegungen während der Bearbeitung zu vermeiden, können Sie die Schablone mithilfe der dafür vorgesehenen Bohrung auf den Balken schrauben.
3. Befestige die ETB-Patrize am unteren Teil der Senkungen mit Kammnägeln CNA Ø4,0 x 50 mm oder Schrauben CSA Ø5,0 x 40 mm.
Schritt 2 : Montage der ETB-Buchse am Nebenträger :
1. Legen Sie die Schablone so an, dass die schräge Kante nach unten zeigt. Stellen Sie Teil 2 der Schablone so ein, dass die Schablone in die richtige Position gebracht wird.

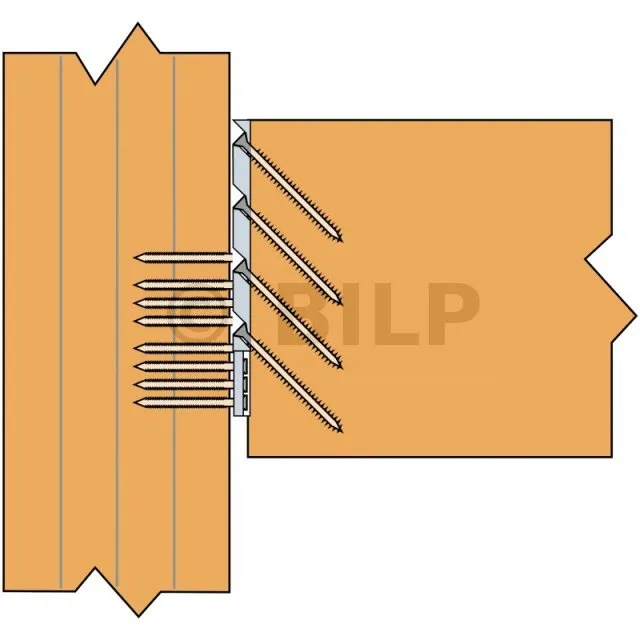

2. Befestigen Sie die Matrize auf dem Nebenträger und stützen Sie sich dabei auf die Schablone, damit sie sich beim Verschrauben nicht bewegt. Die Schablone kann auch auf den Träger geschraubt werden, um zu verhindern, dass sie sich während des Vorgangs bewegt. Die Befestigung erfolgt mit Hilfe von Schrauben SPAX-S5,0x80, die in einem Winkel von 45° positioniert sind.

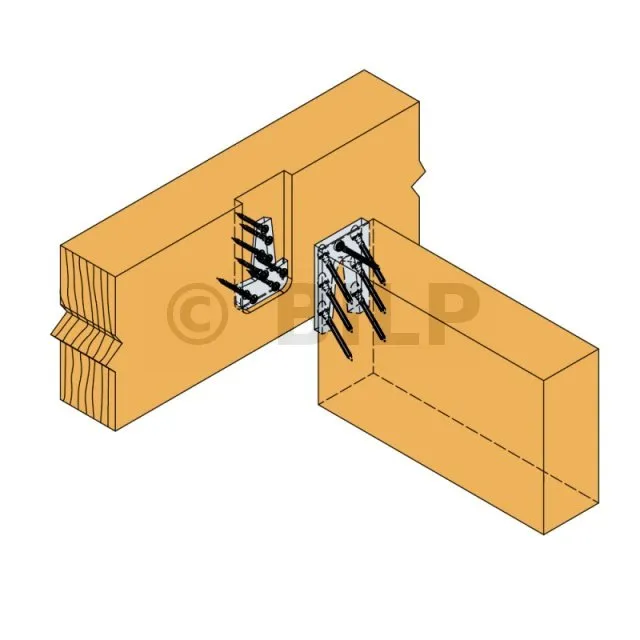

Schritt 3: Endmontage
1. Fügen Sie den männlichen und den weiblichen Teil zusammen,
2. Die Endmontage ist dann völlig unsichtbar!
Elles sont disposées et ligaturées au-dessus du treillis soudé et ne sont indispensables que dans les cas suivants :
- Appuis d’extrémité avec encastrement
- Appuis intermédiaires en cas de plusieurs travées
Toutefois, les aciers de liaisons et les armatures en chapeau de rive de plancher sont toujours obligatoires.
Après avoir respecter les délais de durcissement du béton, vous pourrez procéder à l’enlèvement des étais en toute sécurité.
- 1 : Beton
- 2 : Randbewehrung
- 3 : Geschweißte Matten
- 4 : Platte
- 5 : Stützen
- 6 : Verbindungsbewehrung
- 7 : Fehlboden
- 8 : Bewehrung für die Randverkettung
- 9 : Randleiste
- 10 : Verankerungsbewehrung
Um die Eigenschaften all dieser Bauteile, aber auch die Vor- und Nachteile einer Balken- und Fehlbodendecke kennenzulernen, können Sie den Artikel über Die Herstellung einer Balken- und Fehlbodendecke lesen.
Dieser innovative und diskrete Balkenträger ermöglicht es, die Ästhetik einer traditionellen Passverbinderverbindung zu reproduzieren. Er kann in der Werkstatt vormontiert werden und verfügt über die CE-Kennzeichnung.
