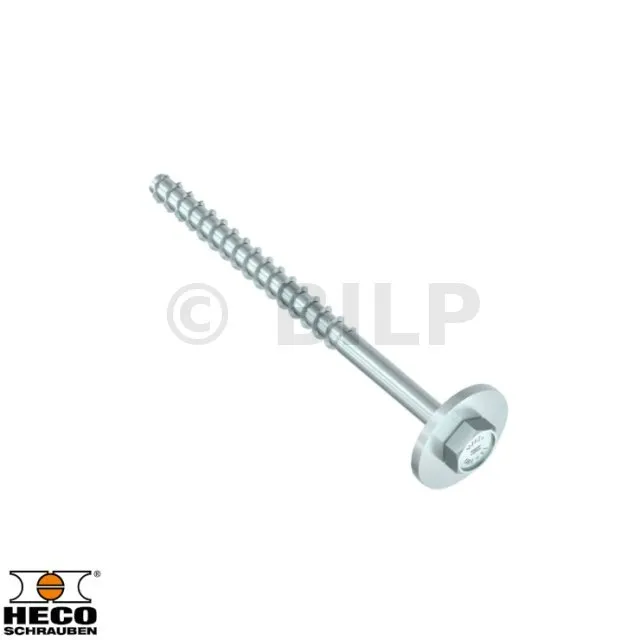

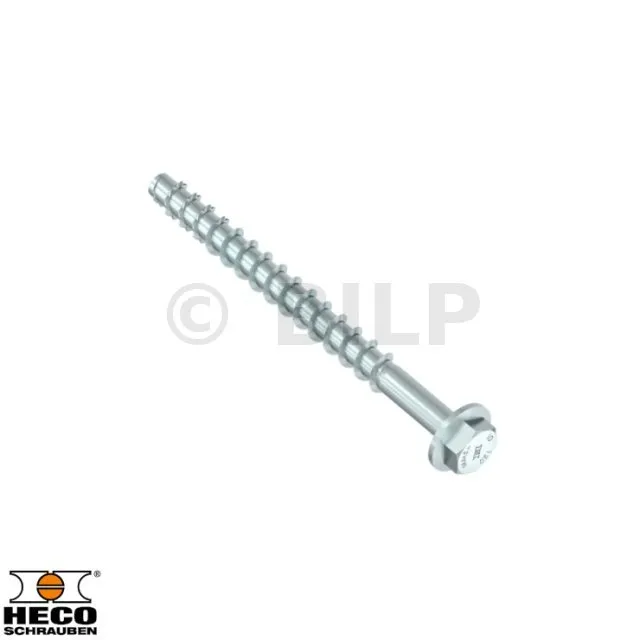

HECO MULTI-MONTI PLUS SS Sechskantkopf mit Sockel

Die Sechskant-Betonschraube mit Fuß ist ein formschlüssiges Befestigungssystem für schwere Lasten in gerissenem und ungerissenem Beton. Es ermöglicht eine schnellere Installation als Standardanker für dauerhafte oder temporäre Anwendungen. Das Sägezahngewinde sorgt für einen sehr effizienten Halt.

Fahren Sie mit dem Mauszeiger über die Kästchen in der Tabelle, um weitere Informationen über die verfügbaren Produkte zu erhalten. Klicken Sie dann auf das gewünschte Kästchen, um ein Produkt in den Warenkorb zu legen.

Bildunterschriften :
	Produkt nicht verfügbar
	bald verfügbar
	Profitieren Sie davon!
	Produkt in Sofortversand verfügbar

		Durchmesser
		6mm	7,5mm	10mm	12mm	20mm	16mm	8mm
Länge
	35mm
	40mm
	50mm
	60mm
	70mm
	80mm
	90mm
	100mm
	110mm
	120mm
	130mm
	140mm
	150mm
	160mm
	180mm
	200mm
	240mm
	280mm
	320mm
	190mm
	170mm

Merkmale

Gegenstand

Stahl

Vorteile

Schnellere Implementierung als ein herkömmlicher Anker.
Ästhetische Befestigung dank Sechskantkopf.
Integrierte große Unterlegscheibe zur perfekten Beschichtung des zu befestigenden Teils.
Abnehmbare Schraube für temporäre Befestigungen.
Kleiner Achsabstand und Randabstand.
Sofortige Aufladung.

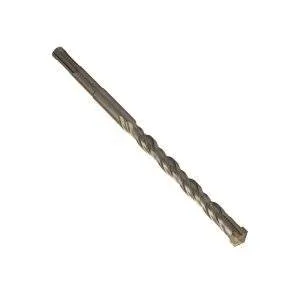

Schraube zum Einsetzen ohne Dübel in ein vorgebohrtes Loch. Der Durchmesser des Bohrers zum Vorbohren ist im Merkmal „Nennbohrerdurchmesser, d0“ angegeben.

Einsatzbereiche

Gerissener und ungerissener Beton.
Provisorische Befestigungen: Schalungsblöcke, Stützen.
Schwere Befestigungen: Strukturschuhe, Pfostenfüße, Schienenbefestigungen, Maschinen, Leibwächter.
Serienbefestigungen: Kabelrinnen, Stadion- und Raumsitze, Handläufe, Gestelle und Konsolen.

Zertifizierung

Leistungserklärung (DoP):FR-dop-e12-0060
Technische Zulassung (ATE):ETA-12-0060

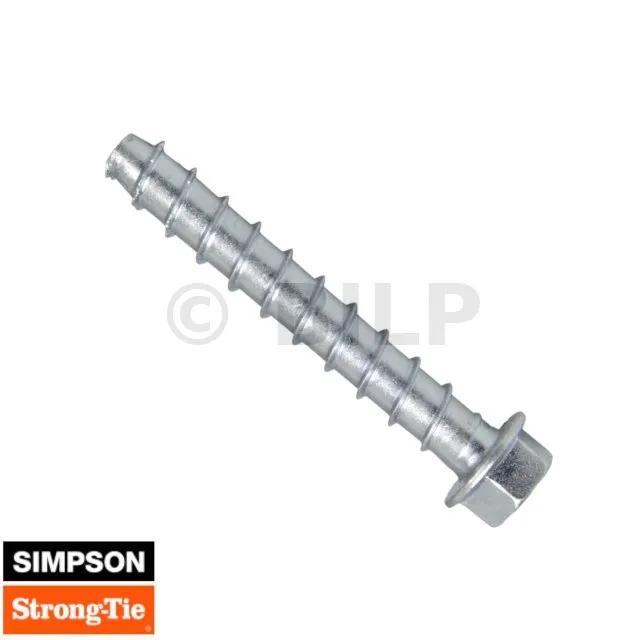

Abmessungen

Referenzen	Artikelcode	Gewindedurchmesser [mm]	Länge [mm]	Maximale Dicke des zu befestigenden Teils [mm]	Maximaler Durchmesser des zu befestigenden Teils [mm]	Bohrdurchmesser x minimale Bohrtiefe [mm]
THD M8-70/5	THD08070	10.3	70	5	12	8 x 75
THD M8-80/15	THD08080	10.3	80	15	12	8 x 75
THD M8-120/55	THD08120	10.3	120	55	12	8 x 75
THD M8-140/75	THD08140	10.3	140	75	12	8 x 75
THD M8-160/95	THD08160	10.3	160	95	12	8 x 75
THD M10-80/5	THD10080	12.5	80	5	14	10 x 85
THD M10-90/15	THD10090	12.5	90	15	14	10 x 85
THD M10-100/25	THD10100	12.5	100	25	14	10 x 85
THD M10-120/45	THD10120	12.5	120	45	14	10 x 85
THD M10-140/65	THD10140	12.5	140	65	14	10 x 85
THD M10-160/85	THD10160	12.5	160	85	14	10 x 85
THD M10-170/95	THD10170	12.5	170	95	14	10 x 85
THD M12-110/15	THD12110	14.4	110	15	16	12 x 105
THD M12-130/35	THD12130	14.4	130	35	16	12 x 105
THD M12-150/55	THD12150	14.4	150	55	16	12 x 105
THD M12-190/95	THD12190	14.4	190	95	16	12 x 105
THD M16-130/15	THD16130	19.6	130	15	22	16 x 130
THD M16-150/35	THD16150	19.6	150	35	22	16 x 130

Designwiderstand

Referenzen	Designwiderstand
	Spannung – NRd [kN]								Scherkraft – VRd [kN]								Biegemoment – MRd [Nm]
	Rissiger Beton				Ungerissener Beton				Rissiger Beton				Ungerissener Beton
	C20/25	C30/37	C40/50	C50/60	C20/25	C30/37	C40/50	C50/60	C20/25	C30/37	C40/50	C50/60	C20/25	C30/37	C40/50	C50/60
THD M8-70/5	3.3	4.1	4.7	5.2	4.2	5.1	5.9	6.5	11.7	11.7	11.7	11.7	11.7	11.7	11.7	11.7	26.7
THD M8-80/15	3.3	4.1	4.7	5.2	4.2	5.1	5.9	6.5	11.7	11.7	11.7	11.7	11.7	11.7	11.7	11.7	26.7
THD M8-120/55	3.3	4.1	4.7	5.2	4.2	5.1	5.9	6.5	11.7	11.7	11.7	11.7	11.7	11.7	11.7	11.7	26.7
THD M8-140/75	3.3	4.1	4.7	5.2	4.2	5.1	5.9	6.5	11.7	11.7	11.7	11.7	11.7	11.7	11.7	11.7	26.7
THD M8-160/95	3.3	4.1	4.7	5.2	4.2	5.1	5.9	6.5	11.7	11.7	11.7	11.7	11.7	11.7	11.7	11.7	26.7
THD M10-80/5	4.2	5.1	5.9	6.5	5.8	7.1	8.2	9	18.3	18.3	18.3	18.3	18.3	18.3	18.3	18.3	52.7
THD M10-90/15	4.2	5.1	5.9	6.5	5.8	7.1	8.2	9	18.3	18.3	18.3	18.3	18.3	18.3	18.3	18.3	52.7
THD M10-100/25	4.2	5.1	5.9	6.5	5.8	7.1	8.2	9	18.3	18.3	18.3	18.3	18.3	18.3	18.3	18.3	52.7
THD M10-120/45	4.2	5.1	5.9	6.5	5.8	7.1	8.2	9	18.3	18.3	18.3	18.3	18.3	18.3	18.3	18.3	52.7
THD M10-140/65	4.2	5.1	5.9	6.5	5.8	7.1	8.2	9	18.3	18.3	18.3	18.3	18.3	18.3	18.3	18.3	52.7
THD M10-170/95	4.2	5.1	5.9	6.5	5.8	7.1	8.2	9	18.3	18.3	18.3	18.3	18.3	18.3	18.3	18.3	52.7
THD M12-110/15	6.7	8.1	9.4	10.3	13.9	16.9	19.6	21.5	25.2	25.2	25.2	25.2	25.2	25.2	25.2	25.2	85.3
THD M12-130/35	6.7	8.1	9.4	10.3	13.9	16.9	19.6	21.5	25.2	25.2	25.2	25.2	25.2	25.2	25.2	25.2	85.3
THD M12-150/55	6.7	8.1	9.4	10.3	13.9	16.9	19.6	21.5	25.2	25.2	25.2	25.2	25.2	25.2	25.2	25.2	85.3
THD M12-190/95	6.7	8.1	9.4	10.3	13.9	16.9	19.6	21.5	25.2	25.2	25.2	25.2	25.2	25.2	25.2	25.2	85.3
THD M16-130/15	13.9	16.9	19.6	21.5	16.7	20.3	23.5	25.8	38.3	46.7	46.7	46.7	46.7	46.7	46.7	46.7	214.9
THD M16-150/35	13.9	16.9	19.6	21.5	16.7	20.3	23.5	25.8	46.7	46.7	46.7	46.7	46.7	46.7	46.7	46.7	214.9

1) Die Bemessungswiderstände wurden unter Verwendung der in ETE-12/0060 angegebenen Teilsicherheitsbeiwerte für die Widerstände berechnet
2) Die empfohlenen Widerstände wurden unter Verwendung der in ETE-12/0060 angegebenen Teilsicherheitskoeffizienten für die Widerstände und mit einem Sicherheitskoeffizienten für die Einwirkungen von γF=1,4 berechnet.
3) Belastungswerte gelten für unbewehrten und bewehrten Beton mit Stababstand s ≥ 15 cm (beliebiger Durchmesser) bzw. mit Stababstand s ≥ 10 cm, wenn der Stabdurchmesser 10 mm oder weniger beträgt.
4) Bei kombinierten Zug- und Querlasten bzw. Verankerungsgruppen und/oder bei Kanteneinfluss muss eine Berechnung nach ETAG001, Anhang C, Berechnungsmethode A oder nach der Berechnungsmethode CEN/TS 1992-4:2009 durchgeführt werden A. Verankerungen, die Feuer ausgesetzt sind, müssen gemäß EOTA-TR 020:2004 oder CEN/TS berechnet werden 1992-4:2009 Anhang D. Einzelheiten siehe ETA-12/0060.

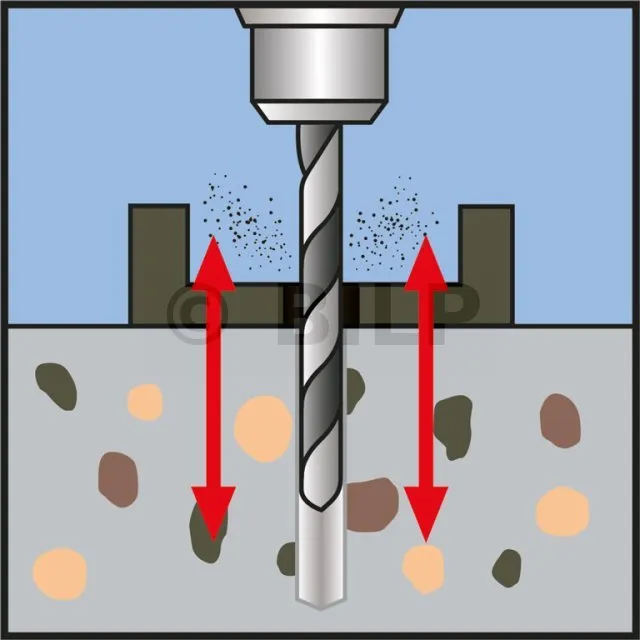

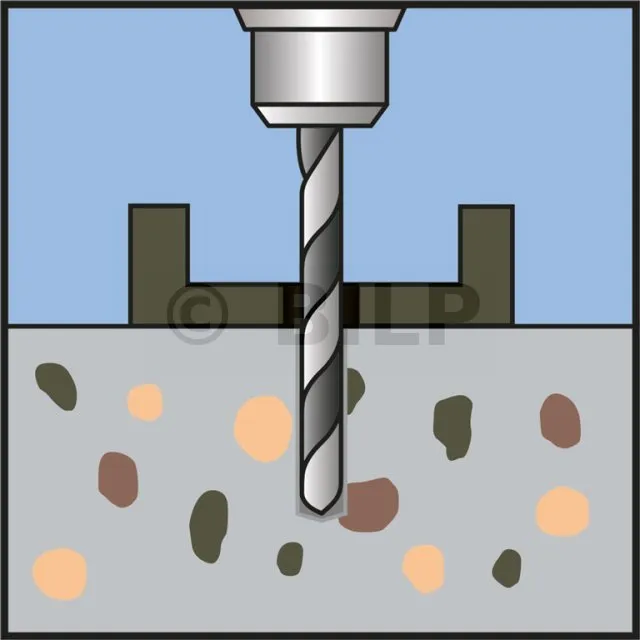

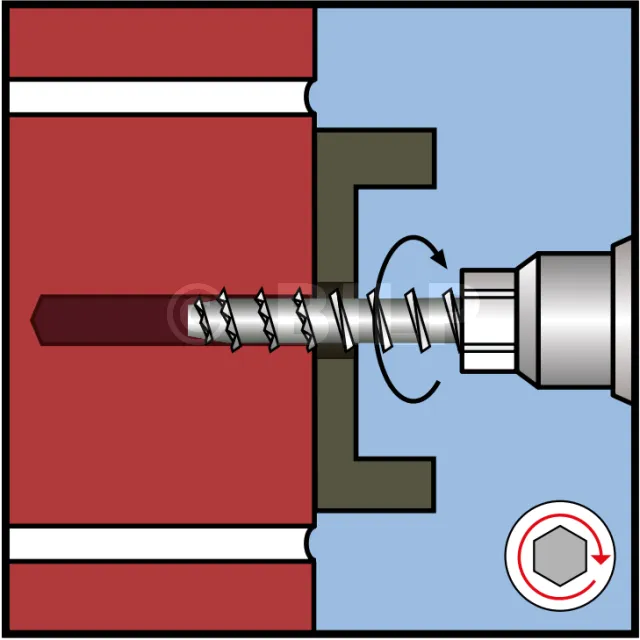

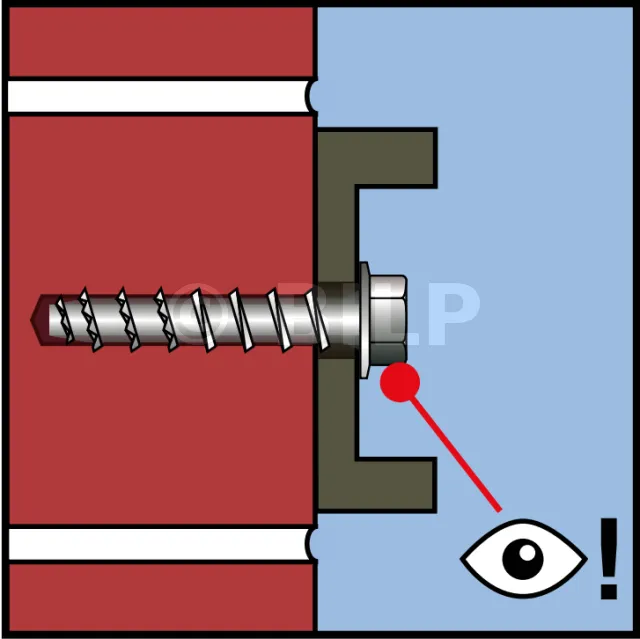

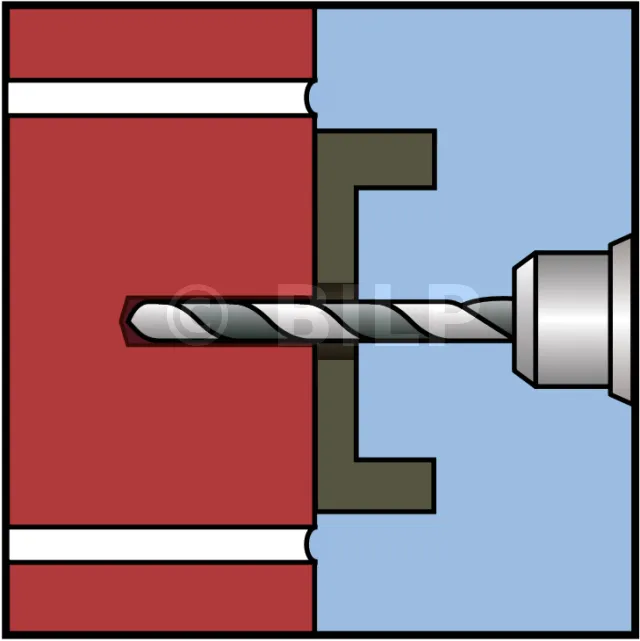

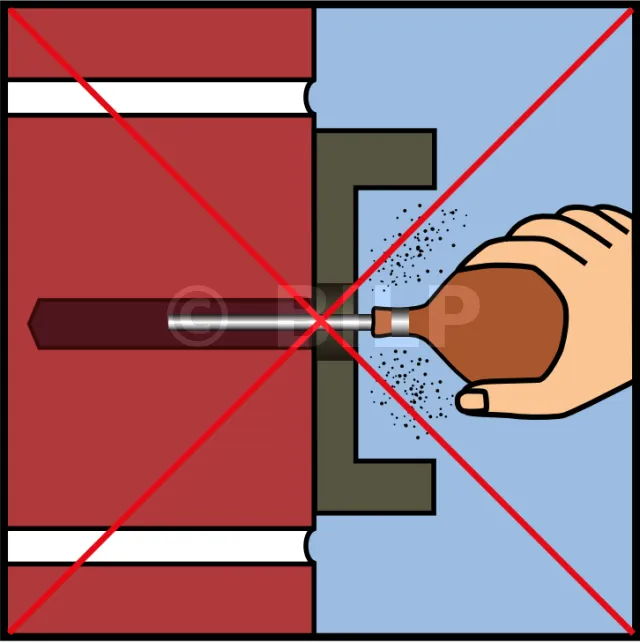

Montage

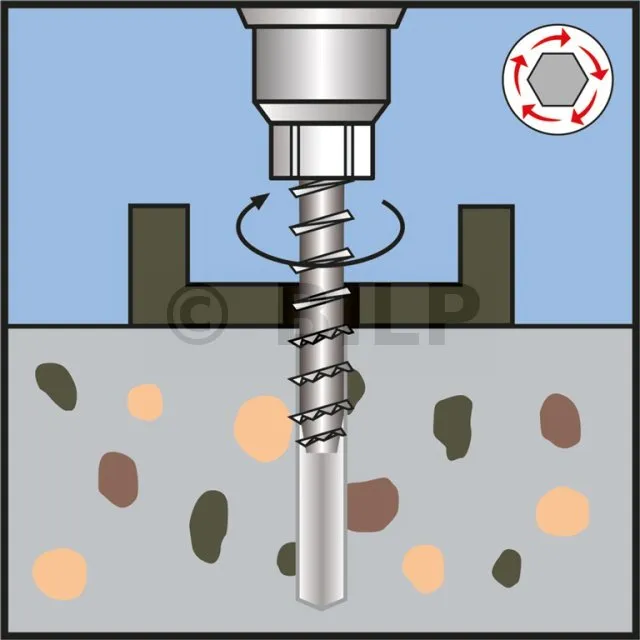

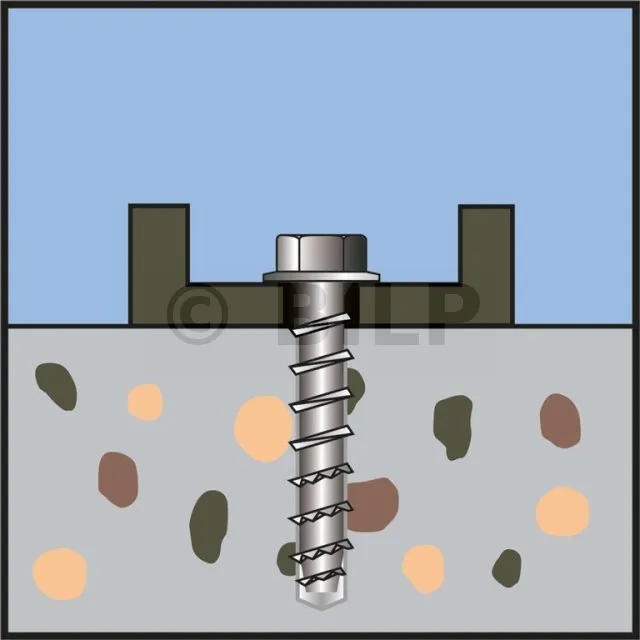

Befestigung nach dem Formschluss-Prinzip: Das Gewinde der Schraube greift beim Anziehen in den Verankerungsträger ein.
Öffnen des Schlüssels: siehe Tabelle unten (SW13 bis 24)
Bei Beton ist die Verwendung eines Schraubenschlüssels erforderlich. (kein Schlagschrauber)

Installationsdaten

Referenzen	Bohrdurchmesser [mm]	Mindestbohrtiefe [mm]	Bohrdurchmesser des zu befestigenden Teils (durchgehend) [mm]	Öffnung auf Fläche	Anzugsdrehmoment [Nm]	Schlagschrauberschlag (7) [Nm]	Verankerungstiefe [mm]	Abstand charakteristischer Achsabstand (5) [mm]	Minimaler Achsabstand [mm]	Charakteristischer Randabstand [mm]	Mindestrandabstand [mm]	Mindestdicke von Unterstützung [mm]
THD M8-70/5	8	75	12	13	NA	≤ 200	47	141	50	70.5	50	105
THD M8-80/15	8	75	12	13	NA	≤ 200	47	141	50	70.5	50	105
THD M8-120/55	8	75	12	13	NA	≤ 200	47	141	50	70.5	50	105
THD M8-140/75	8	75	12	13	NA	≤ 200	47	141	50	70.5	50	105
THD M8-160/95	8	75	12	13	NA	≤ 200	47	141	50	70.5	50	105
THD M10-80/5	10	85	14	15	75	≤ 515	55	165	60	82.5	60	125
THD M10-90/15	10	85	14	15	75	≤ 515	55	165	60	82.5	60	125
THD M10-100/25	10	85	14	15	75	≤ 515	55	165	60	82.5	60	125
THD M10-120/45	10	85	14	15	75	≤ 515	55	165	60	82.5	60	125
THD M10-140/65	10	85	14	15	75	≤ 515	55	165	60	82.5	60	125
THD M10-160/85	10	85	14	15	75	≤ 515	55	165	60	82.5	60	125
THD M10-170/95	10	85	14	15	75	≤ 515	55	165	60	82.5	60	125
THD M12-110/15	12	105	16	18	NA	≤ 515	70	210	80	105	80	150
THD M12-130/35	12	105	16	18	NA	≤ 515	70	210	80	105	80	150
THD M12-150/55	12	105	16	18	NA	≤ 515	70	210	80	105	80	150
THD M12-190/95	12	105	16	18	NA	≤ 515	70	210	80	105	80	150
THD M16-130/15	16	130	22	24	280	≤ 515	86	258	100	129	100	180
THD M16-150/35	16	130	22	24	280	≤ 515	86	258	100	129	100	180

NA: nicht angegeben

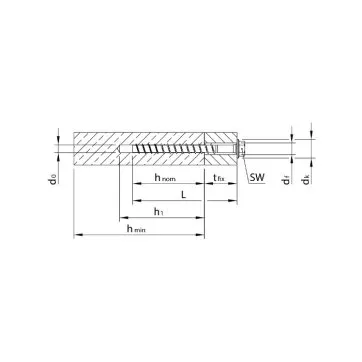

Abmessungen

Referenzen	Gewindedurchmesser (d) [mm]	Länge (L) [mm]	Nennbohrerdurchmesser, (d0) [mm]	Maximum Dicke des zu befestigenden Teils (tfix) [mm]	Basisdurchmesser [mm]
48381	6	40	5	5/(15)	11
48383	6	50	5	5/15/(25)	11
48385	6	60	5	15/25/(35)	11
48387	6	70	5	25/35/(45)	11
49816	6	80	5	35/45/(55)	11
49846	7.5	35	6	1/(10)	14
48389	7.5	40	6	5/(15)	14
48391	7.5	50	6	15/(25)	14
48393	7.5	60	6	5/25/(35)	14
48397	7.5	80	6	25/45/(55)	14
49817	7.5	100	6	45/65/(75)	14
49819	7.5	120	6	65/85/(95)	14
49821	7.5	140	6	85/105/(115)	14
48399	10	60	8	10	19
48401	10	70	8	5/20	19
48403	10	80	8	15/30	19
48405	10	90	8	25/40	19
48453	10	100	8	35/50	19
48455	10	120	8	55/70	19
48457	10	140	8	75/90	19
48459	10	160	8	95/110	19
48407	12	80	10	5	22
48409	12	90	10	1/15	22
48411	12	100	10	10/25	22
48413	12	120	10	30/45	22
48415	12	140	10	50/65	22
48461	12	160	10	70/85	22
48463	12	180	10	90/105	43.5
48465	12	200	10	110/125	43.5
48467	12	240	10	150/165	43.5
48469	12	280	10	190/205	43.5
48471	12	320	10	230/245	43.5
49848	16	120	14	5/20	30
48417	16	130	14	15/30	30
48419	16	140	14	25/40	30
48421	16	160	14	45/60	30
48423	20	160	18	20	38
48425	20	180	18	40	38
48427	20	200	18	60	38
48429	6	50	5	5/15	11
48431	6	60	5	15/25	11
48433	7.5	50	6	15	14
48435	7.5	60	6	5/25	14
48437	7.5	70	6	15/35	14
48439	10	60	8	10	19
48441	10	70	8	5/20	19
48443	10	80	8	15/30	19
48445	10	90	8	25/40	19
48447	12	90	10	1/15	22
48449	12	100	10	10/25	22
48451	12	120	10	30/45	22

* (...) = tfix-Werte in Klammern gelten nur bei Verwendung von Schrauben in nicht tragenden redundanten Systemen (siehe ATE-15/0785).

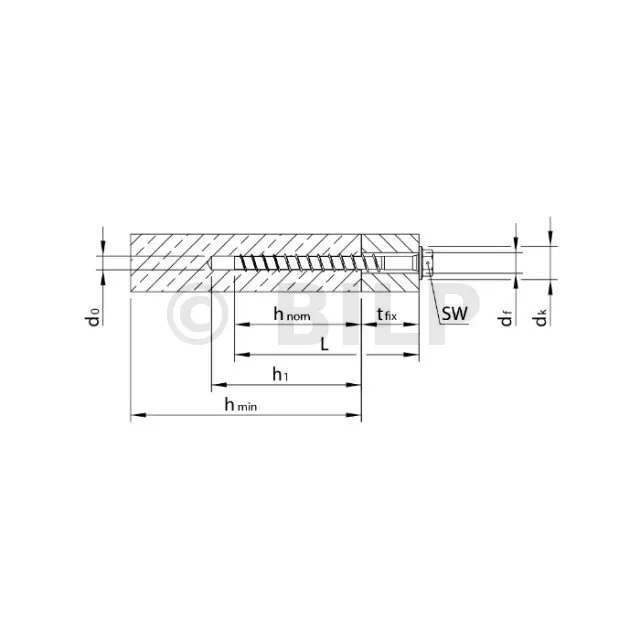

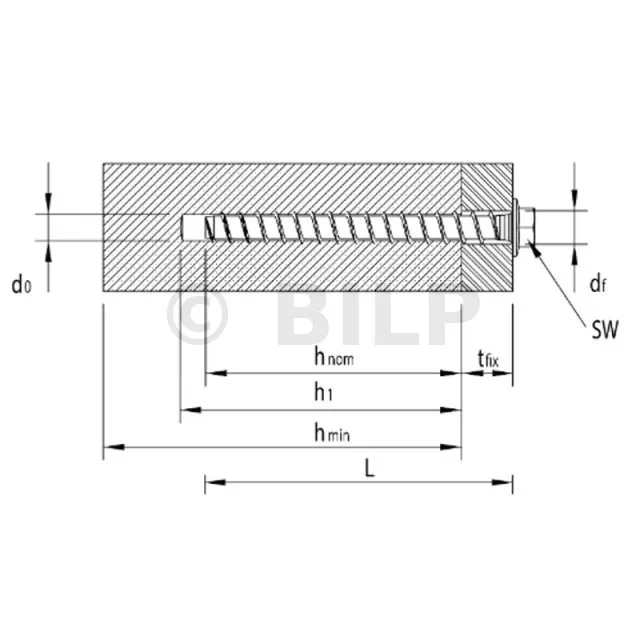

Installationsdaten

Referenzen	Mindestbohrtiefe [mm]	Bohrdurchmesser des zu befestigenden Teils (df) (durchgehend) [mm]	Schlüsselöffnung auf Fläche	Anziehdrehmoment [Nm]	Verankerungstiefe (hnom) [mm]	Mindestrandabstand (Cmin) [mm]	Mindestauflagedicke (hmin) [mm]
48381	40	7	SW-8	75	35	30	100
48383	50/40	7	SW-8	Tmax1 : 100 ; Tmax2 : 75	45/35	30	100
48385	50/40	7	SW-8	Tmax1 : 100 ; Tmax2 : 75	45/35	30	100
48387	50/40	7	SW-8	Tmax1 : 100 ; Tmax2 : 75	45/35	30	100
49816	50/40	7	SW-8	Tmax1 : 100 ; Tmax2 : 75	45/35	30	100
49846	40	9	SW-10	120	35	30	100
48389	40	9	SW-10	120	35	30	100
48391	40	9	SW-10	120	35	30	100
48393	65/40	9	SW-10	120	55/35	30	100
48397	65/40	9	SW-10	120	55/35	30	100
49817	65/40	9	SW-10	120	55/35	30	100
49819	65/40	9	SW-10	120	55/35	30	100
49821	65/40	9	SW-10	120	55/35	30	100
48399	60	12,5	SW-13	250	50	35	100
48401	75/60	12,5	SW-13	250	65/50	35	115
48403	75/60	12,5	SW-13	250	65/50	35	115
48405	75/60	12,5	SW-13	250	65/50	35	100
48453	75/60	12,5	SW-13	250	65/50	35	100
48455	75/60	12,5	SW-13	250	65/50	35	100
48457	75/60	12,5	SW-13	250	65/50	35	NA
48459	75/60	12,5	SW-13	250	65/50	35	NA
48407	85	14,5	SW-15	250	75	40	125
48409	100/85	14,5	SW-15	250	90/75	40	125
48411	100/85	14,5	SW-15	250	90/75	40	NA
48413	100/85	14,5	SW-15	250	90/75	40	NA
48415	100/85	14,5	SW-15	250	90/75	40	NA
48461	100/85	14,5	SW-15	250	90/75	40	NA
48463	100/85	14,5	SW-19	250	250	90/75	150
48465	100/85	14,5	SW-19	250	90/75	40	125
48467	100/85	14,5	SW-19	250	90/75	40	125
48469	100/85	14,5	SW-19	250	90/75	40	NA
48471	100/85	14,5	SW-19	250	90/75	40	NA
49848	125/110	19	SW-21	600	115/100	60	NA
48417	125/110	19	SW-21	600	115/100	60	NA
48419	125/110	19	SW-21	600	115/100	60	NA
48421	125/110	19	SW-21	600	115/100	60	NA
48423	160	23	SW-24	800	140	80	NA
48425	160	23	SW-24	800	140	80	NA
48427	160	23	SW-24	800	140	80	NA

NA: nicht angegeben

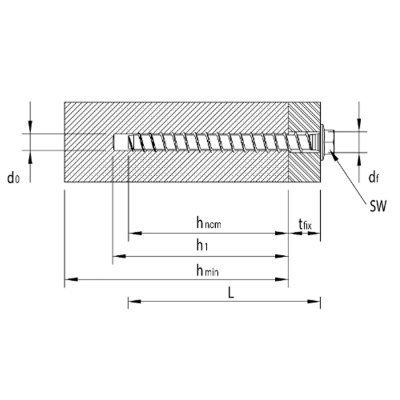

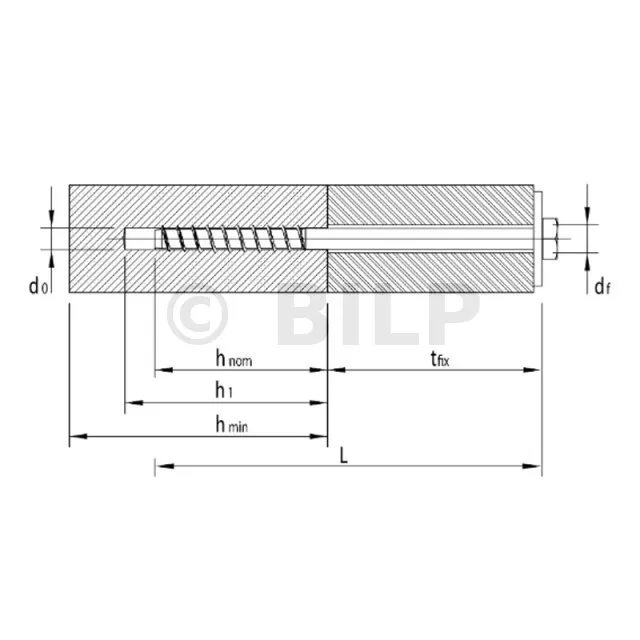

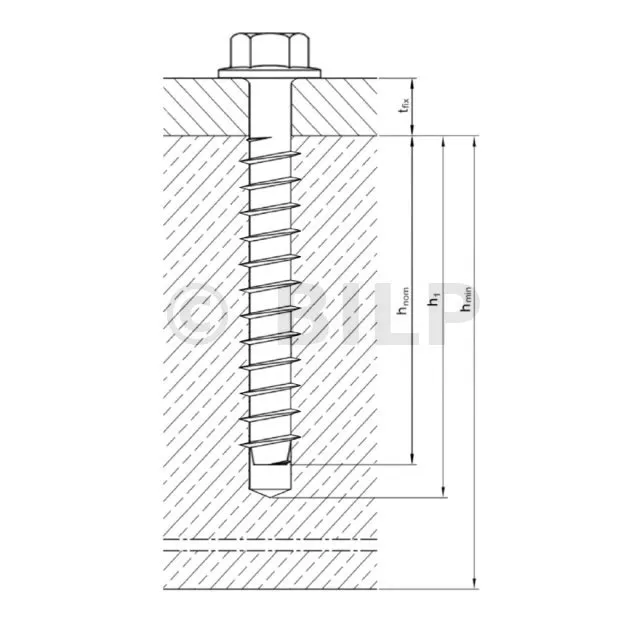

Verankerungstiefe: hnom / hef
Mindestbohrtiefe: Bohrtiefe mit Reinigung h1 / Bohrtiefe ohne Reinigung h2
