Breitenverstellbarer Gartenpfostenträger - Réf. PBP60/50_20
- ReferenzPBP60/50_20
- Herstellungfranzösisch
- MaterialStahl S235JR gemäß DIN EN 10025 Sherardisierung Klasse C30 gemäß DIN EN 13811
- MarkeSIMPSON Strong-Tie
- Breite (A)35mm
- Tiefe (C)60mm
- Höhe (B)55mm
- Finish-
- Bohren am Körper4Ø12
- Bohren auf der Platte1Ø12
- Höhe (D)25mm
- Dicke (t)3mm
- Dicke3mm
- Höhe (C)140mm
- Breite (B)60mm
- Bohrungen der Kopfplatte7Ø5 - 2Ø13mm
- Bohrungen der Bodenplatte1Ø12x25mm
- Tiefe (D)62mm
- Holzverbindung auf starrem TrägerFall : 2 Pfostenträger - auf Pfosten : 4xLAG Ø12x50 ; auf Beton : 2Ø10 (WA-Dübel ; Gewindestange)
- Maximal zulässige Belastung in Druckrichtung2 Pfostenträger : 1.88 Tonnen - 4 Pfostenträger : 4.23 Tonnen
Pergola-Pfostenträger

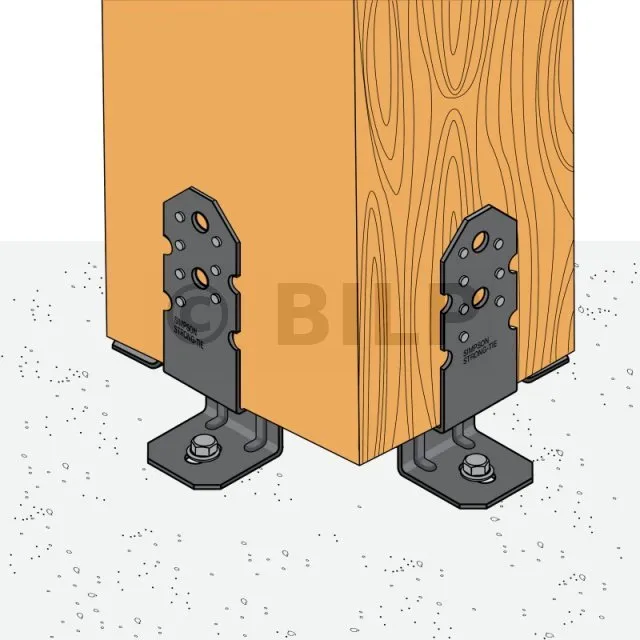

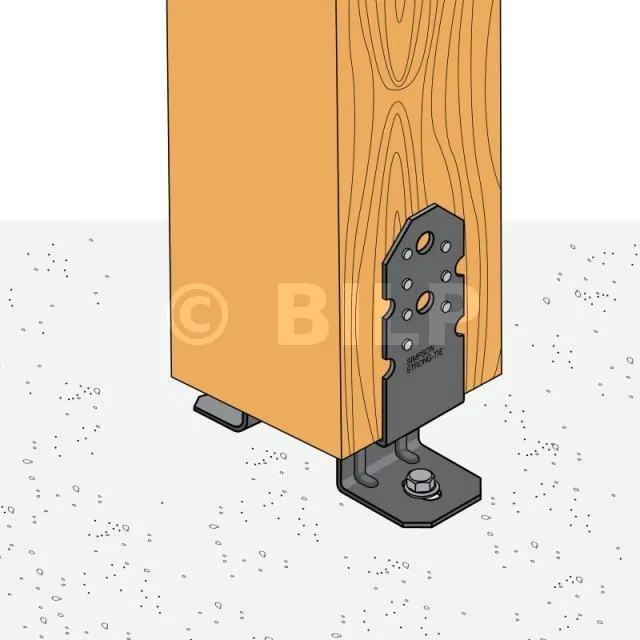

Der Pfostenträger PBP60/50 wird für die Errichtung von Pergola-Bauwerken empfohlen. Er bietet eine große Vielseitigkeit in der Anwendung. Er wird paarweise für quadratische Pfosten mit einem Querschnitt von 70 bis 150 mm verwendet. Bei größeren Querschnitten (maximal 250 x 250) empfiehlt sich die Verwendung von vier Füßen pro Pfosten.
Eigenschaften :
Leistungserklärungen :FR-DoP-e07/0285
Technische Zulassungen : ETA-07/0285
Werkstoff :
- Stahl S235JR gemäß DIN EN 10025,
- Sherardisierung Klasse C30 gemäß DIN ISO 17668,
- Dicke : 3 mm.
Vorteile :
- Kann im Freien verwendet werden (Nutzungsklasse 3),
- Passt auf Pfosten mit unterschiedlichen Querschnitten,
- Bietet einen geringen Abstand zwischen dem Betonuntergrund und dem Holzpfosten (50 mm),
- Weist eine ansprechende Ästhetik auf.
Anwendungen
Träger :
- Hauptträger : Beton
- Nebenträger : Massivholz, Verbundholz, Leimholz.
Anwendungsbereiche :
- Pfosten für ein Vordach.
- Pfosten für eine Pergola ...
Technische Daten

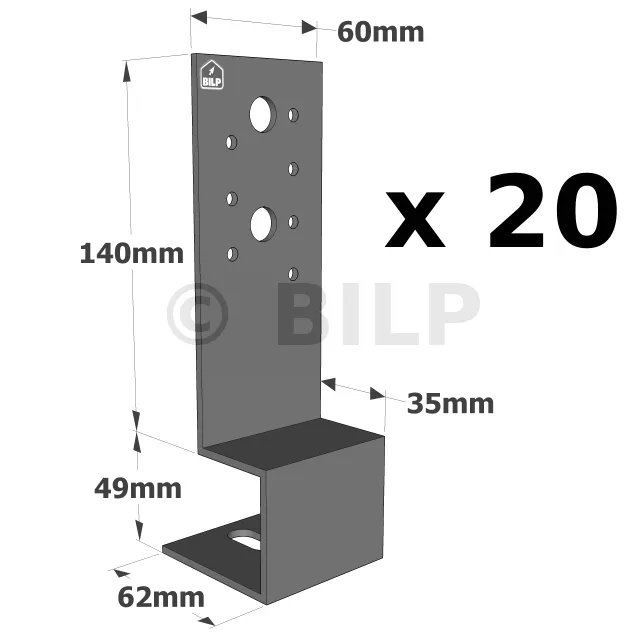

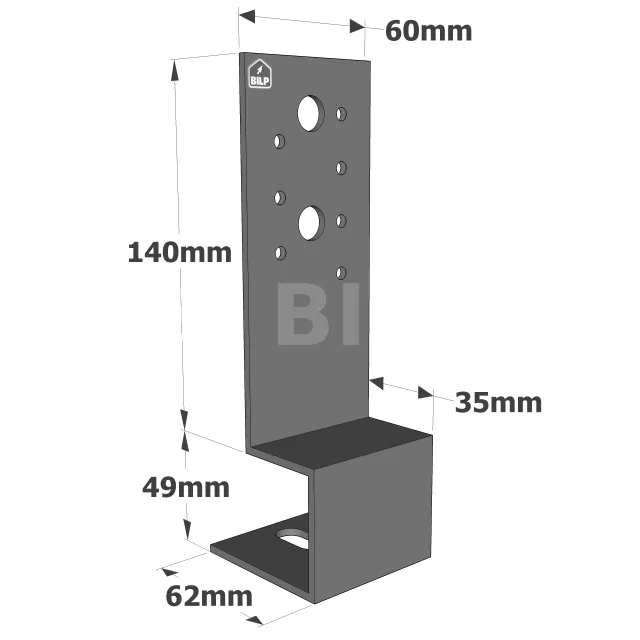

Abmessungen
| Referenzen | Abmessungen [mm] | Bohrungen im Kopfstück | Bohrungen in der Fußplatte | ||||||
|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | F | t | Ø5[mm] | Ø13[mm] | Ø12x25[mm] | |
| PBP60/50 | 35 | 60 | 140 | 62 | 49 | 3 | 7 | 2 | 1 |
Charakteristische Werte - 2 Pfostenträger
| Referenzen | Charakteristische Werte - Holz auf Beton - 2 Pfostenträger | |||||
|---|---|---|---|---|---|---|
| Abmessungen | Charakteristische Werte - Holz C24 [kN] | |||||
| Auf Pfosten | Auf Beton | R1.k | R2.k | |||
| Anzahl | Typ | Anzahl | Typ | |||
| PBP60/50 | 4 | LAG Ø12x50 | 2 | Ø10* | 28/kmod | 8,3/kmod |
* Beziehen Sie sich auf das Simpson Strong-Tie-Verankerungssortiment, um die passende Verankerung auszuwählen. Standardlösungen sind BOAXII, SET-XP, WA, AT-HP, die je nach Betonart, Achsabstand und Randabständen ausgewählt werden sollten.
Charakteristische Werte - 4 Pfostenträger
| Referenzen | Charakteristische Werte - Holz auf Beton - 4 Pfostenträger | |||||
|---|---|---|---|---|---|---|
| Befestigungen | Charakteristische Werte - Holz C24 [kN] | |||||
| Auf Pfosten | Auf Beton | R1.k | R2.k | |||
| Anzahl | Typ | Anzahl | Typ | |||
| PBP60/50 | 8 | LAG Ø12x50 | 4 | Ø10* | 63/kmod | 8,3/kmod |
* Beziehen Sie sich auf das Simpson Strong-Tie-Ankerprogramm, um den passenden Anker auszuwählen. Standardlösungen sind BOAXII, SET-XP, WA, AT-HP, die je nach Betonart, Achsabstand und Randabständen ausgewählt werden sollten.
Vereinfachte charakteristische Werte - 2 Pfostenträger
| Referenzen | Vereinfachte charakteristische Werte - Holz auf Beton - 2 Pfostenträger | |||||
|---|---|---|---|---|---|---|
| Befestigungen | Vereinfachte charakteristische Werte - Holz C24 [kN] | |||||
| Auf Pfosten | Auf Beton | R1.k* | R2.k* | |||
| Anzahl | Typ | Anzahl | Typ | |||
| PBP60/50 | 4 | LAG Ø12x50 | 2 | Ø10** | 40 | 11.9 |
* Die in der obigen Tabelle angegebenen charakteristischen Werte sind vereinfachte Werte, die auf einer angenommenen Ladedauer und Nutzungsklasse beruhen (mittelfristige Belastung und Nutzungsklasse 3, kmod = 0,7 gemäß EC5 (EN1995)). Für andere Belastungsdauern und Nutzungsklassen beziehen Sie sich bitte auf ETE-07/0285.
** Beziehen Sie sich auf das Simpson Strong-Tie Verankerungssortiment, um die richtige Verankerung auszuwählen. Standardlösungen sind BOAXII, SET-XP, WA, AT-HP, die je nach Betonart, Achsabstand und Randabständen ausgewählt werden sollten.
Vereinfachte charakteristische Werte - 4 Pfostenträger
| Referenzen | Vereinfachte charakteristische Werte - Holz auf Beton - 4 Pfostenträger | |||||
|---|---|---|---|---|---|---|
| Befestigungen | Vereinfachte charakteristische Werte - Holz C24 [kN] | |||||
| Auf Pfosten | Auf Beton | R1.k* | R2.k* | |||
| Anzahl | Typ | Anzahl | Typ | |||
| PBP60/50 | 8 | LAG Ø12x50 | 4 | Ø10** | 90 | 11.9 |
* Die in der obigen Tabelle angegebenen charakteristischen Werte sind vereinfachte Werte, die auf einer angenommenen Belastungsdauer und Nutzungsklasse basieren (mittelfristige Belastung und Nutzungsklasse 3, kmod = 0,7 gemäß EC5 (EN1995)). Für andere Belastungsdauern und Nutzungsklassen beziehen Sie sich bitte auf ETE-07/0285.
** Beziehen Sie sich auf das Simpson Strong-Tie Verankerungssortiment, um die richtige Verankerung auszuwählen. Standardlösungen sind BOAXII, SET-XP, WA, AT-HP, die je nach Betonart, Achsabstand und Randabständen ausgewählt werden sollten.
SIMPSON Strong-Tie
Beispiellose Zuverlässigkeit und Service
Seit seiner Gründung in Europa im Jahr 1994 hat sich Simpson Strong-Tie dank seines anerkannten Know-hows und seiner geprüften Produktqualität zu einem zuverlässigen Wert im Bereich der Verbindungstechnik entwickelt. Dank jahrelanger Erfahrung sind Sicherheit, Zuverlässigkeit und die Einhaltung von Vorschriften eine ständige Verpflichtung.
Befestigungen
Auf Pfosten :
- Kammnägel CNA Ø4.0x50 mm oder Schrauben CSA Ø5.0x50 mm.
- Sechskant-Holzschrauben oder Bolzen Ø12 mm.
Auf Beton :
- Mechanische Dübel : Bolzen WA M10-78/5.
- Chemische Verankerung : Verbundmörtel AT-HP + Gewindestange LMAS M10-120/25.
Installation
1. Positionieren Sie 2 oder 4 Pfostenträger PBP60/50,
2. Identifizieren Sie die Position der Bodenanker auf dem Untergrund (der Achsabstand zwischen den Ankern entspricht dem Querschnitt des Pfostens),
3. Bohren Sie senkrecht in den Trägern, und zwar mit dem Durchmesser und der Tiefe, die für die gewählten Befestigungen empfohlen werden,
4. Positionieren Sie den Pfosten auf den Pfostenträgern,
5. Befestigen Sie den Pfosten mit den gewählten Befestigungsmitteln an den Pfostenträgern.
