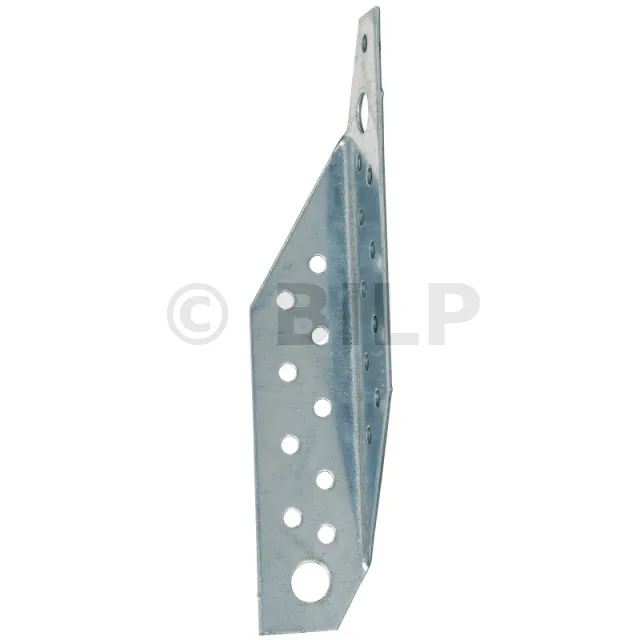

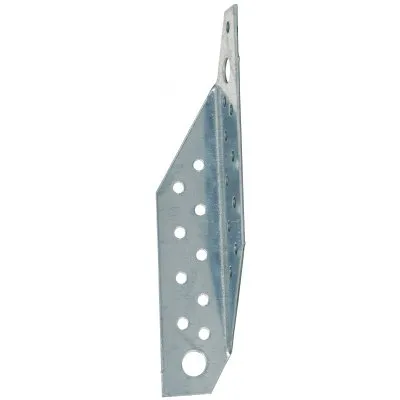

Rechter trapezförmiger Sparrenpfettenanker - Réf. PSTD180/30/1.5_10
-
ReferenzPSTD180/30/1.5_10
-

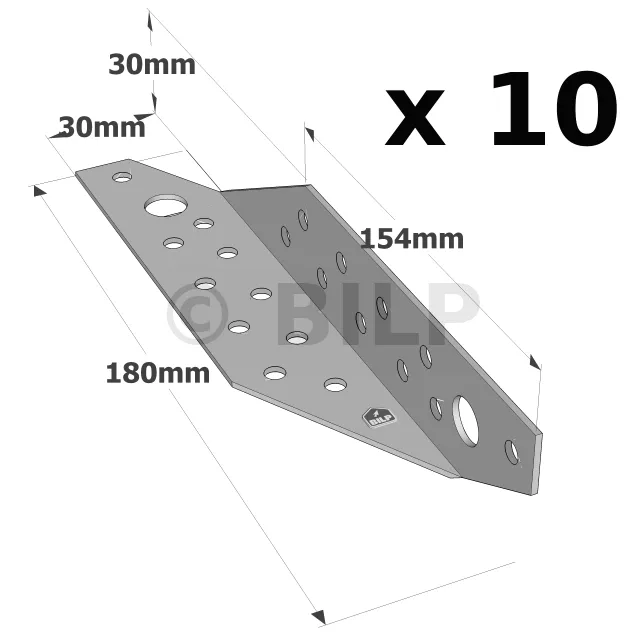

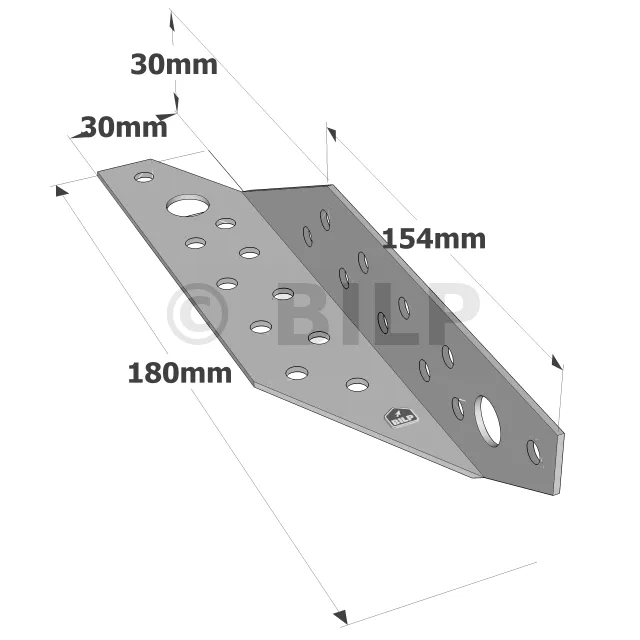

Breite (C)30mm
-
Breite (A)30mm
-
Höhe (E)154mm
-
Höhe (B)180mm
-
MarkeSIMPSON Strong-Tie
-
MaterialVerzinkter Stahl S250GD + Z275 gemäß DIN EN 10346
-
Dicke1.5mm
-
Herstellungfranzösisch
-
Anzahl der Nägel pro Sparrenpfettenanker10
Sparrenpfettenanker

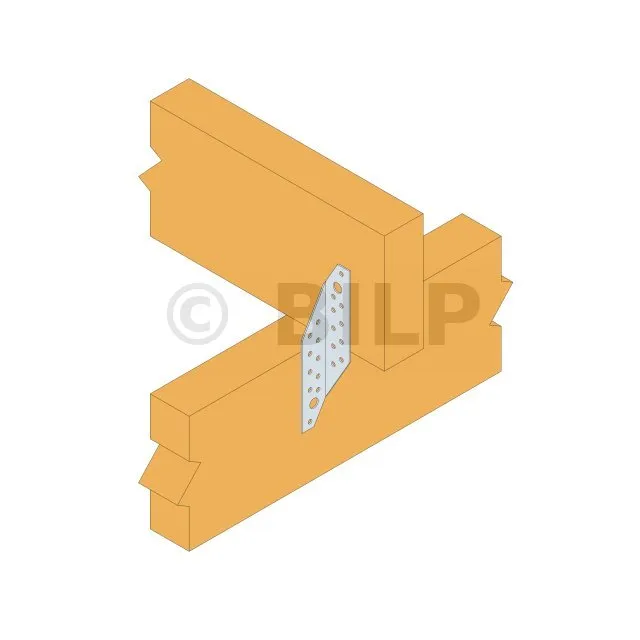

Die rechten und linken Sparrenpfettenanker PSD/G ermöglichen die Montage von zwei um 90° überlappenden Holzstücken.
Merkmale :
Leistungserklärung : DE-DoP-e07/0137
Technische Zulassungen : ETE-07/0137
Werkstoff :
- Verzinkter Stahl S250GD + Z 275 gemäß DIN EN 10346,
- Dicke : 1,5 bis 2 mm je nach Modell.
Vorteile :
- Vielseitig einsetzbar.
Anwendungen
Träger :
- Hauptträger :Träger-/Balkenmontage, Traufe, Sparren, jede überlappende Montage zwischen 2 rechtwinkligen Teilen...
- Nebenträger : Massivholz, verleimtes Schichtholz, Verbundholz und -profile.
Anwendungsbereiche :

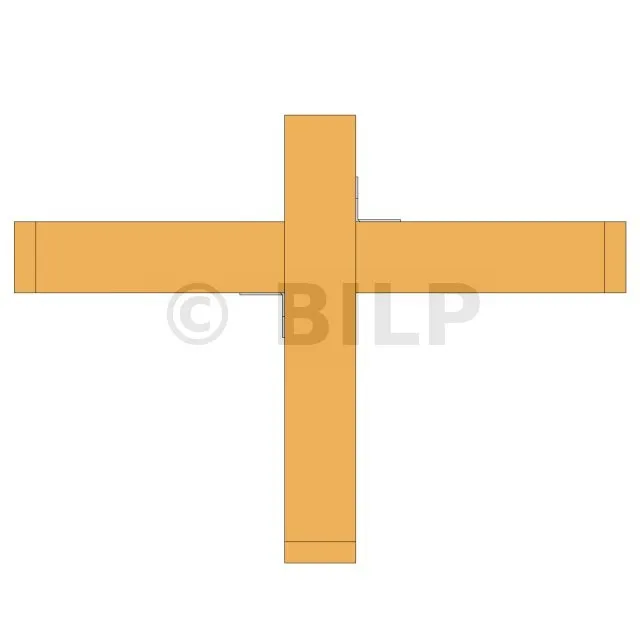

- Befestigung von sich im 90°-Winkel kreuzenden Holzelementen.
Abmessungen und charakteristische Merkmale
| Referenzen | Abmessungen [mm] | Bohrungen | Anzahl der Nägeln pro Verbinder | Charakteristische Beständigkeiten [kN] | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | E | Dicke | Nägel | Bolzen | CNA4.0x35 | CNA4.0x50 | ||||||
| Anzahl | Durchmesser | Anzahl | Durchmesser | R1,k(*) | R2,k(*) | R1,k(*) | R2,k(*) | |||||||
| PSTD180/30/1.5 | 30 | 180 | 30 | 154 | 1.5 | 22 | Ø5 | 2 | Ø11 | 10 | 8.7 | 3.8 | 8.7 | 4.8 |
| PSTG180/30/1.5 | 30 | 180 | 30 | 154 | 1.5 | 22 | Ø5 | 2 | Ø11 | 10 | 8.7 | 3.8 | 8.7 | 4.8 |
Installation
Befestigungen
An Holz :
- Kammnägel CNA Ø 4.0.
- Selbstschneidende Schrauben.
fond

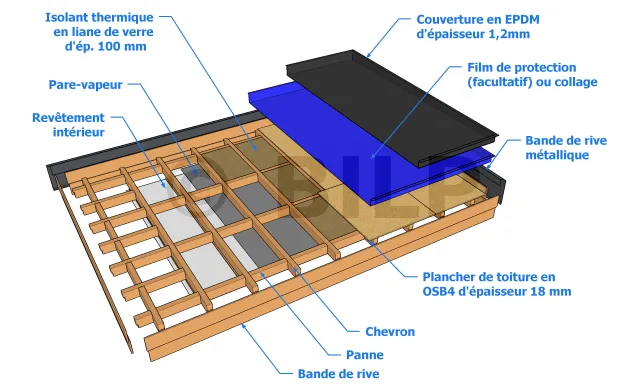

Die Elemente, aus denen die Dachterrasse des Häuschens besteht
