Verdeckter T-Balkenträger für HOLZ - Réf. ETNM135/130/2

AUF LAGER
Sofortiger Versand verfügbar für 18 Einheiten verfügbar.
22€55
  inkl. MWST  / Balkenträger

  • Referenz
    ETNM135/130/2
  • Dicke
    2mm
  • Herstellung
    französisch
  • Material
    Verzinkter Stahl S 250 GD +Z 275 gemäß DIN EN 10326. Dicke 2 mm
  • Marke
    SIMPSON Strong-Tie
  • Mindesthöhe des Nebenträgers aus Holz
    135mm
  • Maximale Höhe des Nebenträgers aus Holz
    200mm
  • EAN Code
    3523140202242
  • Breite
    70mm
  • Tiefe
    130mm

Verdeckter T-Balkenträger

Der verdeckte T-Balkenträger ermöglicht eine unauffällige Montage. Der untere Absatz positioniert den Balkenträger in Bezug auf das Holz und erleichtert so die Montage der Stifte.

Eigenschaften :

Leistungserklärungen : FR-DoP-e07/0245
Technische Zulassungen : ETA-07/0245

Werkstoff :

  • Verzinkter Stahl S250GD + Z275 gemäß DIN EN 10346.
  • Dicke 2 mm

Vorteile :

  • Unsichtbare Verbindung,
  • Optimierte Umsetzung gemäß den Eurocodes.

Anwendungen

Träger :

  • Hauptträger : Massivholz, Verbundholz, Leimholz.
  • Nebenträger : Massivholz, Verbundholz, Leimholz.

Anwendungsbereiche :

  • Balken
  • Pfetten
  • Schwellbalken und Ständer

Abmessungen

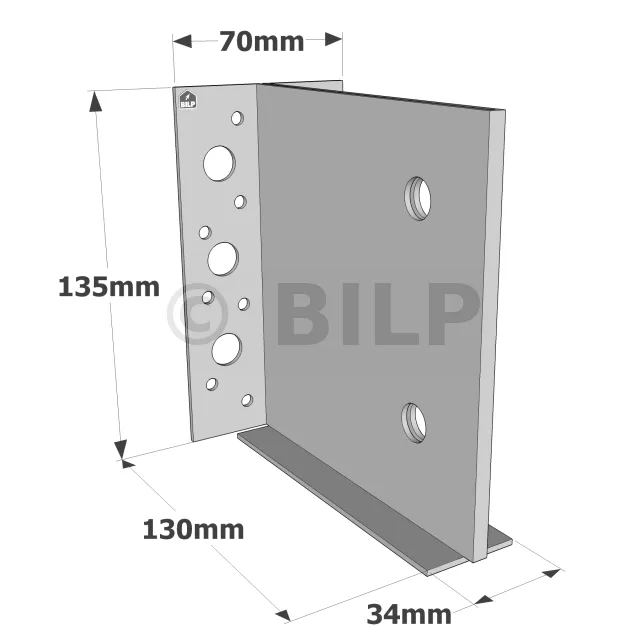

ReferenzenTrägerabmessungen [mm]Abmessungen des Holzhauptträgers[mm]Abmessungen [mm]Bohrungen auf den HauptträgersBohrungen auf den Nebenträgers
Breite Höhe Pfostenbreite Höhe Tiefe Breite (C) Breite (D) Dicke (t1) Dicke (t2) Ø13 Ø5 Ø13
Min. Max. Max. Min.
ETNM135/130/2 70 160 200 92 135 130 70 34 2 5.5 5 14 2
ETNM155/130/2 70 160 230 92 155 130 70 34 2 5.5 6 15 2
ETNM185/130/2 70 160 270 92 185 130 70 34 2 5.5 6 18 2
ETNM230/130/2 80 160 345 92 230 130 80 34 2 5.5 6 22 3

Charakteristische Merkmale - Balken auf Balkenträger

ReferenzenCharakteristische Merkmale - Balken auf Hauptträger - Vollausnagelung
Befestigungen Charakteristische Merkmale - Holz C24 [kN]
Hauptträger Nebenträger R1,k
Anzahl Typ Anzahl Typ Stiftenlänge [mm]
60 80 100 120 140 160
ETNM135/130/2 14 CNA4,0x50 2 STD12 11.7 12.2 13.1 14.2 15.4 16.6
ETNM155/130/2 15 CNA4,0x50 2 STD12 14.4 15 16 17.2 18.6 20
ETNM185/130/2 18 CNA4,0x50 2 STD12 17.1 17.8 18.9 20.4 22 23.8
ETNM230/130/2 22 CNA4,0x50 3 STD12 26.2 27 28.6 30.6 32.8 35.1

Charakteristische Merkmale - Balken auf Pfosten

ReferenzenCharakteristische Merkmale - Balken auf Pfosten
Befestigungen Charakteristische Merkmale - Holz C24 [kN]
Hauptträger Nebenträger R1,k
Anzahl Typ Anzahl Typ Länge der Stiften [mm]
60 80 100 120 140 160
ETNM135/130/2 11 CNA4,0x50 2 STD12 11 11.6 12.5 13.6 14.7 15.9
ETNM155/130/2 10 CNA4,0x50 2 STD12 13.1 13.7 14.7 15.8 17.1 18.4
ETNM185/130/2 12 CNA4,0x50 2 STD12 15.5 16.2 17.3 18.7 20.3 21.9
ETNM230/130/2 18 CNA4,0x50 3 STD12 25.1 25.9 27.4 29.2 31.3 33.4

Umsetzung

befestigungen
Installation
Befestigen der ETS-Buchse :
1. Bringen Sie eine vertikale Kerbe in den Nebenträger ein (Breite 6 mm).
2. Identifizieren Sie die Position der Stifte auf dem Nebenträger.
3. Bohren Sie eine Querbohrung in den Träger, um die Stifte einzusetzen (Ø 12 mm).
4. Bringen Sie eine 4 mm tiefe Senkung in den Träger ein. Diese Senkung ist nicht zwingend erforderlich, sie dient jedoch dazu, die Ästhetik der Verbindung zu verbessern.
5. Befestigen Sie den Balkenträger mit Nägeln oder Schrauben an dem Träger.
6. Legen Sie den Nebenträger so vor, dass die Bohrungen im Nebenträger und im Balkenträger aufeinander ausgerichtet sind.
7. Setzen Sie die Stifte ein.

Befstigungen

Auf Hauptträgerholzes :

Auf Nebenträger :

  • Spindeln aus Stahl S235JR Typ STD12.
  • Die Länge der Spindeln muss kleiner oder gleich der Breite des getragenen Balken sein.
Das Anbringen der Verbindungsstücke an der Mauer

Um die richtige Neigung der Attika zu erreichen, bringen Sie zuerst die Keile auf dem Verbindungsstück an und setzen es dann auf Ihre Mauer. Wenn die sichtbare Seite lotrecht ist, ist die Neigung direkt richtig. Sie müssen sich also nur noch vergewissern, dass es lotrecht ist. Wenn sie nicht lotrecht ist, müssen Sie die Keile an ihre optimale Position verschieben.
Verbindung von Balken auf Balkenträger

Als Erstes drehen Sie das Endstück um. Dann setzen Sie das erste Verbindungsstück ein, wobei Sie zuerst die Innenseite und dann die Außenseite einrasten lassen, um eine Delle in der Oberfläche zu vermeiden. Anschließend setzen Sie das zweite Verbindungsstück auf die gleiche Weise ein.
