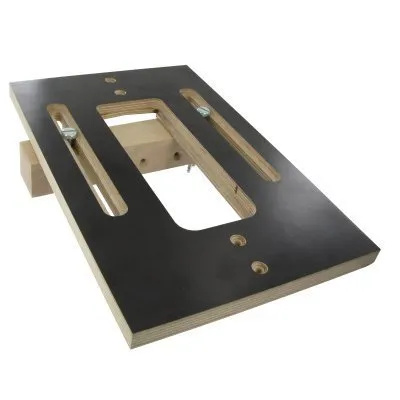

Montageschablone Holz für ETB 90, ETB120 und ETB160 - Réf. ETTP90-160
-
ReferenzETTP90-160
-
VerpackungMontageschablone
-
Herstellungfranzösisch
-
MarkeSIMPSON Strong-Tie
-
EAN Code5701953139704
Montageschablone für ETB-Balkenträger

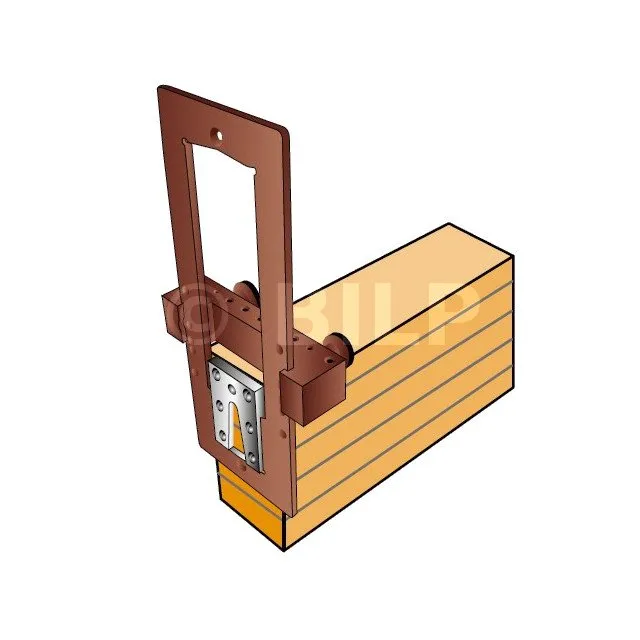

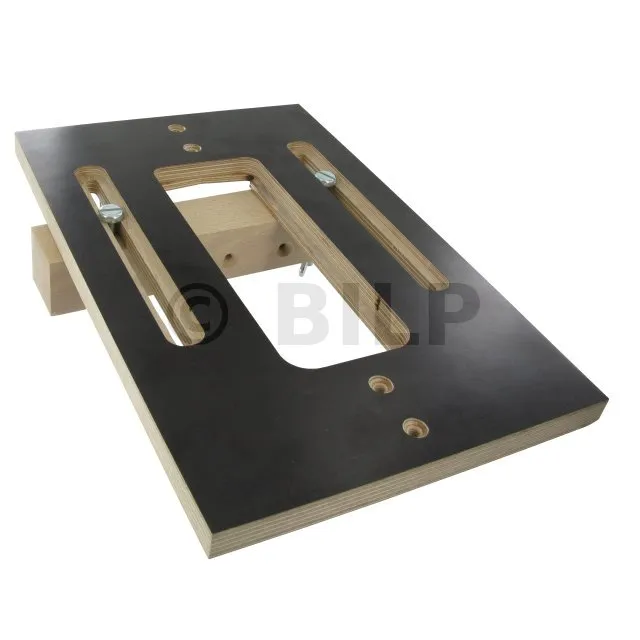

Die Holzschablone besteht aus zwei Teilen. Sie dient dazu, die Senkungen in den Hauptträger einzubringen und die Matrize auf dem Nebenträger zu positionieren.
Eigenschaften
Vorteile
- Die Schablone ist in zwei Größen erhältlich, für ETB90 bis ETB160 und für ETB90 bis ETB230.
- Er ermöglicht eine Präzisionsfräsung für den männlichen Teil des Verbinders in dem Träger für eine unsichtbare Verbindung.
- Er garantiert eine präzise Montage mit einer 10 mm Senkungsfläche am Träger
Werkstoff
Rutschfestes, filmbeschichtetes Seekiefer-Sperrholz
Anwendungen
Träger
- Hauptträger : Massivholz, Leimholz, Verbundholz.
- Nebenträger : Massivholz, Leimholz, Verbundholz.
Anwendungsbereiche
- ETTP90-160 verwendbar für die Verbinder ETB90 bis ETB160.
- ETTP190-230 kann für die Verbinder ETB90 und ETB230 verwendet werden.
- Durchmesser des Fräsers : Ø16mm
- Fräseranschlagsring : Ø30mm
- Senkungstiefe : 10 mm
Ausschließlich für Holz-Holz-Verbindungen.
Technische Daten
Entsprechung
| Referenzen | Zugehörige Produkte |
|---|---|
| ETTP90-160 | ETB 90-160 |
| ETTP190-230 | ETB 190-230 |
Technische Noten
Anleitung Schablone ETB (französische Version)
