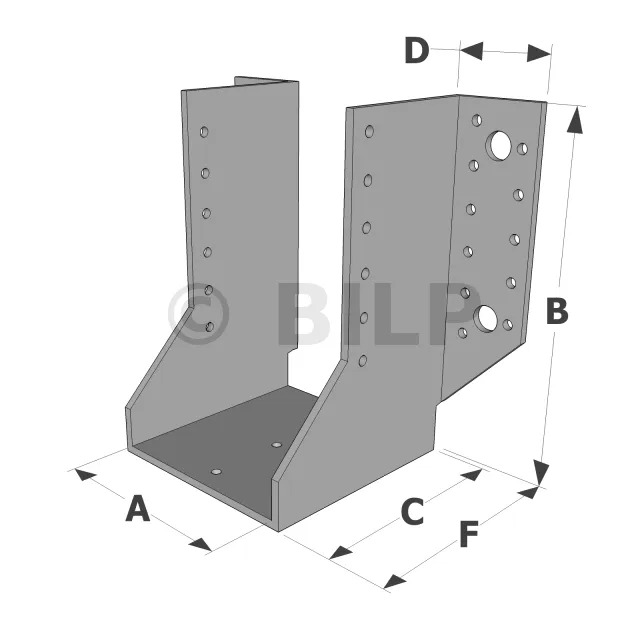

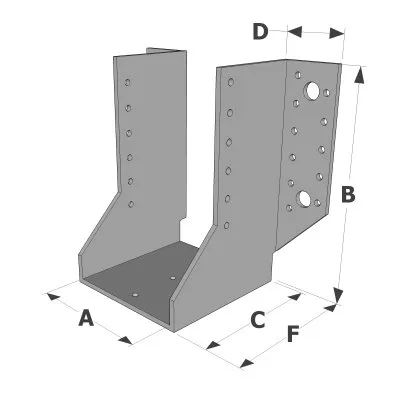

Große Balkenschuhe mit außenliegenden Schenkeln, GSE CLASSIC-Reihe (Breite 440 mm, Dicke 4 mm, Tiefe 110 mm) - Réf. GSE440/32/4

Große Balkenschuhe mit außenliegenden Schenkeln, GSE CLASSIC-Sortiment (Dicke 4mm)

Eigenschaften :

Leistungserklärung : DE-DoP-e06/0270
Technische Zulassungen : ETA-06/0270

Material :

• Galvanisch verzinkter Stahl S 250 GD +Z 275 gemäß DIN EN 10346.
• Dicke : 4 mm.

Vorteile :

• Feuerwiderstand von 30 Minuten nach Eurocode 5,
• Schnelle und einfache Installation.
• Auswahl der Breiten entsprechend den angegebenen Bereichen.

Anwendungen

Träger :

• Hauptträger : Massivholz, Verbundholz, Brettschichtholz, Beton, Stahl.
• Nebenträger : Massivholz, Verbundholz, Binder, Profile.

Anwedungsbereich :

• Balken, Pfetten.
• Glatte Tragbalken und Verkleidungspfosten.
• Sparrenlattung.
• Verstärkung von bestehenden Baugruppen.

Montage

Befestigungen
Um die Belastungen zu gewährleisten, müssen die verwendeten Nägel und Schrauben der ETA-04/0013 entsprechen. Die Befestigung auf starren Stützen erfordert die Verwendung von CE-gekennzeichneten Befestigungsmitteln, die Empfehlungen des Herstellers müssen beachtet werden.

An Nebenträger :

• Kammnägel CNA Ø4.0 x 50 mm.
• Kammnägel CNA Ø4.0 x 35 mm für Dicken kleiner als 64 mm.
• Schrauben CSA Ø5.0 x 40 mm.
• Schrauben CSA Ø5.0 x 35 mm für Dicken kleiner als 60 mm.
• Sonderfall von 1/2 Stunde Feuerwiderstand : Kammnägel CNA Ø4.0 x 75 mm oder Schrauben CSA 5,0 x 80-DE.

An Hauptträger :

Holzsubstrat :

• Kammnägel CNA Ø4.0 x 50 mm.
• Kammnägel CNA Ø4.0 x 35 mm für Dicken kleiner als 64 mm.
• Schrauben CSA Ø5.0 x 40 mm.
• Schrauben CSA Ø5.0 x 35 mm für Dicken kleiner als 60 mm.
• Sonderfall von 1/2 Stunde Feuerwiderstand : Kammnägel CNA Ø4.0 x 75 mm oder Schrauben CSA 5,0 x 80-DE.

Edelstahlsubstrat :

• Bolzen Ø12 (der Durchmesser der Schraube darf nicht mehr als 2 mm kleiner sein als der Durchmesser der Bohrung).

Betonsubstrat :

• Mechanische Dübel : Bolzen WA M12-104/5.
• Chemische Verankerung : Verbundmörtel AT-HP + Gewindestange LMAS M12-150/35.

Hohlmauerwerks :

• Chemische Verankerung : Verbundmörtel AT-HP oder POLY-GP + LMAS M12-150/35 + Siebhülse SH M16-130.

Montage

An Holz :
1. Markieren Sie die Position des Nebenträgers auf dem Hauptträger,
2. präsentieren Sie den Balkenschuh und befestigen Sie die Schenkel auf jeder Seite vor,
3. stellen Sie den Balkenschuh in Bezug auf die Markierungen ein : der Balkenschuh sollte oben etwas offener sein als unten, um die Installation des Nebenträgers zu erleichtern,
4. schließen Sie die Befestigung an jedem Schenkel ab,
5. Präsentieren Sie den Nebenträger im Balkenschuh und fixieren Sie ihn mit einer Teil- oder Vollausnagelung.

An Beton :

1. Methode 1 : Markieren Sie die Position der Löcher, indem Sie den Balkenschuh am Nebenträger anbringen,
2. Methode 2 : Markieren Sie die Position des Nebenträgers auf der Stütze, legen Sie den Balkenschuh vor und markieren Sie die Mittelpunkte der Löcher,
3. Bohren Sie die Stütze mit einem geeigneten Bohrer auf,
4. Legen Sie den Balkenschuh vor und befestigen Sie ihn mit Ankerbolzen an der Stütze,
5. Legen Sie den Balken im Balkenschuh vor und befestigen Sie ihn.

Die Montage der zweiten Lage der Stützprofile : Oberste Lage

Nachdem du dir den Montageplan angesehen und die Position der horizontalen Stützprofile festgelegt hast, wirst du sie über der ersten Lage der Stützprofile anbringen und mit zwei Profilverbindern befestigen.

Die Elemente, aus denen sich die Dachkonstruktion des Flachdachs des Häuschens zusammensetzt

Die Montage des Abstandsstreifens

Die Abstandshalter werden mithilfe einer Schraube und einer Mutter an der Rückseite des Rahmens befestigt. Ein Ende des Distanzbands wird an die Oberkante eines Fahrgestells geschraubt, während das andere Ende an der Unterkante des benachbarten Fahrgestells befestigt wird.

Die Montage der oberen Profilschicht : Die Montageprofile

Nachdem die Abstandshalter alle richtig eingesetzt sind, können Sie nun die oberen Profile an die Rahmen schrauben. Auch bei ihrer Befestigung müssen Sie auf Hammerkopfschrauben zurückgreifen.

Die Montage der Module

Um die Installation abzuschließen, müssen Sie die Module anbringen. Dazu legen Sie die Module auf die Montageprofile und befestigen sie von oben nach unten mit Mutter, Unterlegscheibe, Distanzhülse und Unterlegscheibe.

SIMPSON Strong-Tie

Seit seiner Gründung in Europa im Jahr 1994 hat sich Simpson Strong-Tie dank seines anerkannten Know-hows und seiner geprüften Produktqualität zu einem zuverlässigen Wert im Bereich der Verbindungstechnik entwickelt. Dank jahrelanger Erfahrung sind Sicherheit, Zuverlässigkeit und die Einhaltung von Vorschriften eine ständige Verpflichtung.
