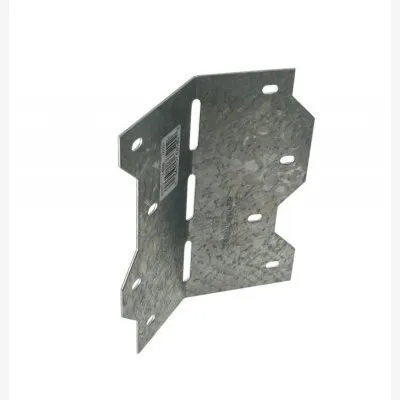

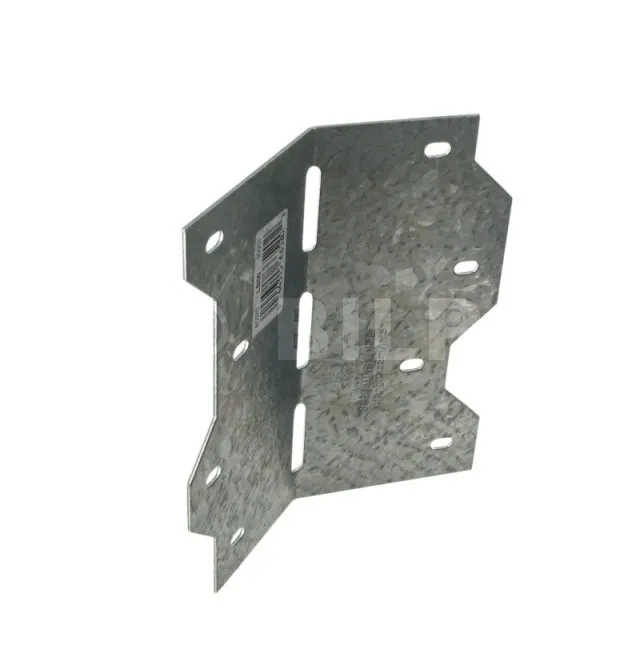

Winkelverbinder mit verstellbarem Winkel

Der LS-Winkelverbinder mit verstellbarem Winkel ist auf der Baustelle von 0 bis 135 ° verstellbar. Er ist nur einmal biegbar.

Eigenschaften

Leistungserklärung : FR-DoP-e06/0106

Werkstoff :

  • Verzinkter Stahl G90 SS (Grade 33),
  • Dicke : 1,2 mm.

Vorteile

  • Langlochbohrungen erleichtern das Nageln bei geschlossenen Ecken,

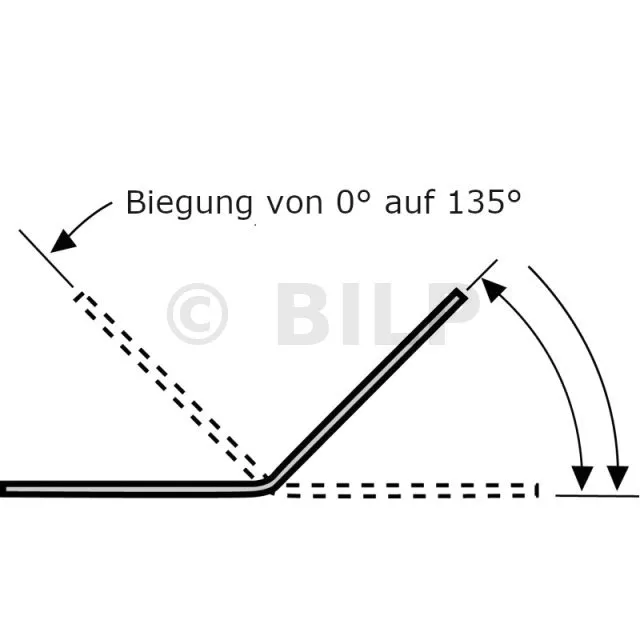

  • Winkel auf der Baustelle von 0 bis 135° einstellbar.

Anwendungen

Träger

  • Hauptträger : Betonplatte,
  • Nebenträger : Vorhangwände.

Anwendungsbereiche

  • Alle Verbindungen mit nicht standardmäßigen Winkeln.

Technische Daten

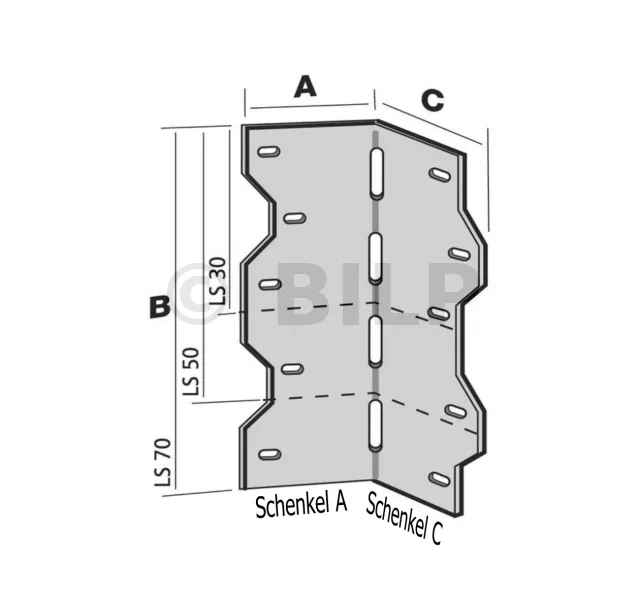

Abmessungen



ReferenzenAbmessungen [mm]Bohrungen Schenkel A Bohrungen Schenkel B
A B C t Ø4x7 Obround Ø4x7 Obround
LS30 57 57 86 1.2 3 3
LS50 57 57 124 1.2 4 4
LS70 57 57 124 1.2 4 4

Charakteristische Merkmale - Verbindung Holz auf Holz - Vollausnagelung - 1 Winkelverbinder



ReferenzenCharakteristische Merkmale - Verbindung Holz auf Holz - Vollausnagelung - 1 Winkelverbinder
Befestigungen Charakteristische Merkmale - Verbindung Holz auf Holz C24 - Vollausnagelung - 1 Winkelverbinder [kN]
Schenkel A Schenkel B R2.k = R3.k
Anzahl Anzahl CNA3,7x50
LS30 3 3 2.8
LS50 4 4 4.3
LS70 5 5 4.4
