Winkelverbinder mit verstellbarem Winkel - Réf. LS50_50

bald VERFÜGBAR
Versand unter 7 Tagen.
1€91
  inkl. MWST

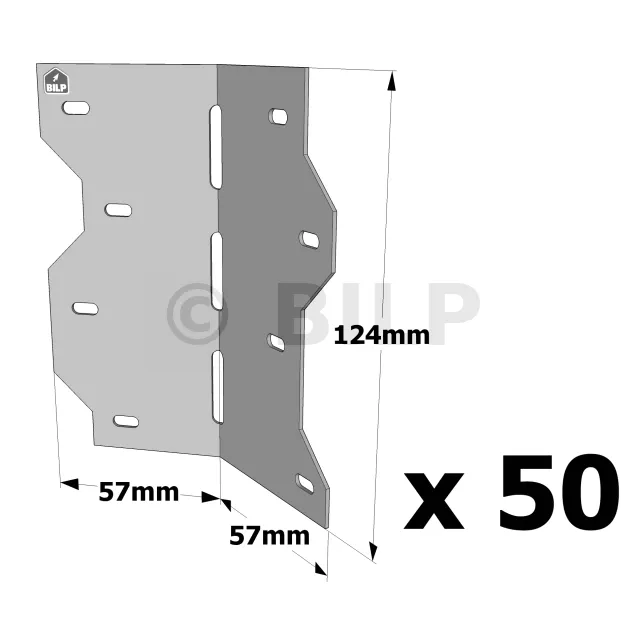

bzw. 95.36€ für 50 Stück
  • Referenz
    LS50_50
  • Herstellung
    Französisch
  • Material
    Verzinkter Stahl G90 SS (Grade 33)
  • Marke
    SIMPSON Strong-Tie
  • Breite (A)
    57mm
  • Breite (B)
    57mm
  • Dicke (t)
    1.2mm
  • Bohrungen Schenkel A Ø4x7 Obround
    4
  • Bohrungen Schenkel B Ø4x7 Obround
    4

Eigenschaften

Leistungserklärung : FR-DoP-e06/0106

Werkstoff :

  • Verzinkter Stahl G90 SS (Grade 33),
  • Dicke : 1,2 mm.

Vorteile

  • Langlochbohrungen erleichtern das Nageln bei geschlossenen Ecken,
  • Winkel auf der Baustelle von 0 bis 135° einstellbar.

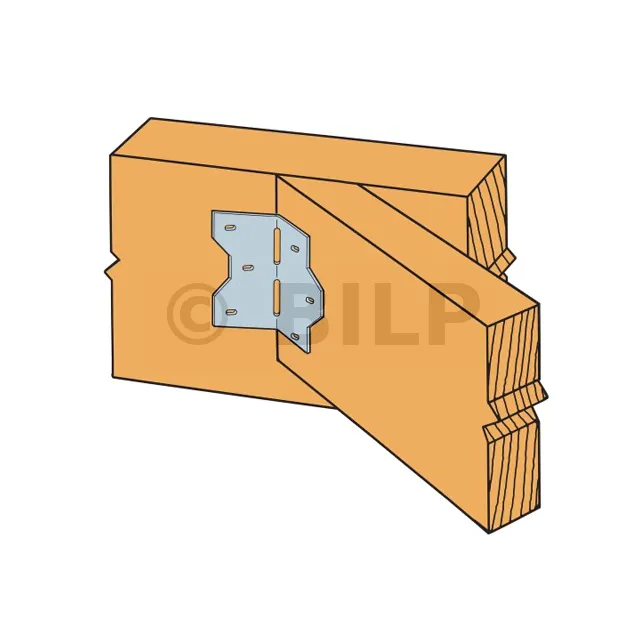

Anwendungen

Träger

  • Hauptträger : Betonplatte,
  • Nebenträger : Vorhangwände.

Anwendungsbereiche

  • Alle Verbindungen mit nicht standardmäßigen Winkeln.

Technische Daten

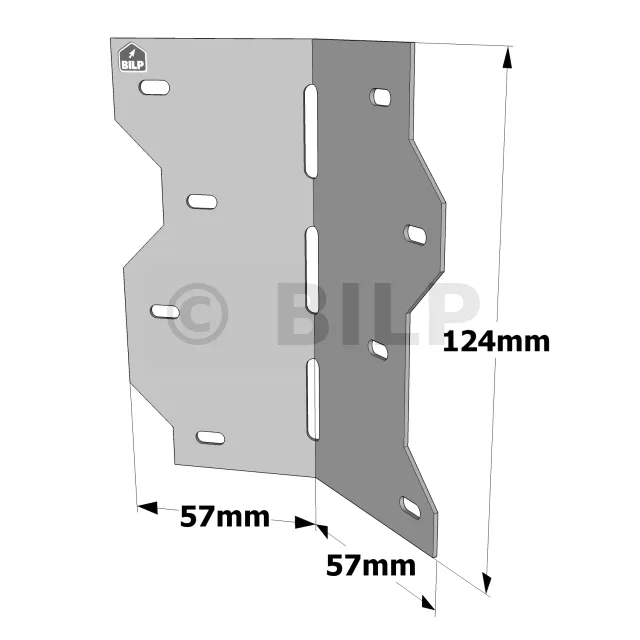

Abmessungen



ReferenzenAbmessungen [mm]Bohrungen Schenkel A Bohrungen Schenkel B
A B C t Ø4x7 Obround Ø4x7 Obround
LS30 57 57 86 1.2 3 3
LS50 57 57 124 1.2 4 4
LS70 57 57 124 1.2 4 4

Charakteristische Merkmale - Verbindung Holz auf Holz - Vollausnagelung - 1 Winkelverbinder



ReferenzenCharakteristische Merkmale - Verbindung Holz auf Holz - Vollausnagelung - 1 Winkelverbinder
Befestigungen Charakteristische Merkmale - Verbindung Holz auf Holz C24 - Vollausnagelung - 1 Winkelverbinder [kN]
Schenkel A Schenkel B R2.k = R3.k
Anzahl Anzahl CNA3,7x50
LS30 3 3 2.8
LS50 4 4 4.3
LS70 5 5 4.4
