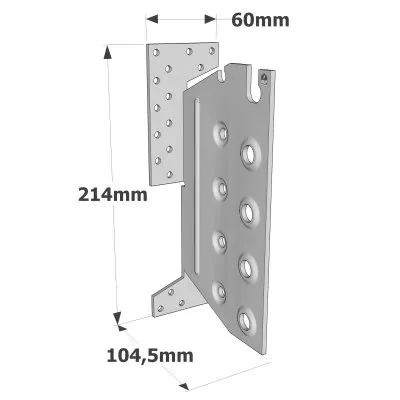

Balkenträger Typ U 60x214x104.5 mm - Réf. TU24

bald VERFÜGBAR
Versand unter 7 Tagen.
37€85
  inkl. MWST  / Balkenträger

  • Referenz
    TU24
  • Herstellung
    Französisch
  • Material
    Stahl S250GD + Z275 gemäß DIN EN 10346
  • Marke
    SIMPSON Strong-Tie
  • Bohrungen auf dem Hauptträger Ø5 [mm]
    26
  • Bohrungen auf dem Hauptträger
    5Ø12,5
  • Dicke
    3.5mm
  • Pfostenbreite Min.
    88mm
  • Min. Breite des Trägers [mm]
    60mm
  • Max. Breite des Trägers [mm]
    160mm
  • Min. Trägerhöhe. (β=0)
    240mm
  • Min. Trägerhöhe (β≠0)
    260mm
  • Max. Trägerhöhe
    300mm

Verdeckter T-Balkenträger

verdeckter T-Balkenträger Typ TU ermöglicht eine unsichtbare Montage. Die Aussparung an der Oberseite erleichtert die Montage vor Ort.

Merkmale

Technische Zulassungen : ETA-07/0245 ;
Leistungserklärungen : DE-DoP-e07/0245 ;

Werkstoff

  • Stahl S250GD + Z275 gemäß DIN EN 10346,
  • Dicke : 3,5 mm.

Vorteile

  • Unsichtbare Montage,
  • Optimierte Ausführung gemäß den Eurocodes,
  • Kann in Winkeln verwendet werden (bei Bestellung Winkel angeben),
  • Feuerbeständigkeit 1/2h oder 1h nach bestimmten Empfehlungen. Zögern Sie nicht, unsere Dokumentation "Feuerbeständigkeit - Zuverlässigkeit und Steckverbinder" zu konsultieren.

Anwendungen

Träger

  • Hauptträger : Massivholz, verleimtes Schichtholz, Verbundholz,
  • Nebenträger : Massivholz, verleimtes Schichtholz, Verbundholz.

Anwendungsbereiche

  • Balken,
  • Pfette,
  • Tragbalken, ...

Technische Daten

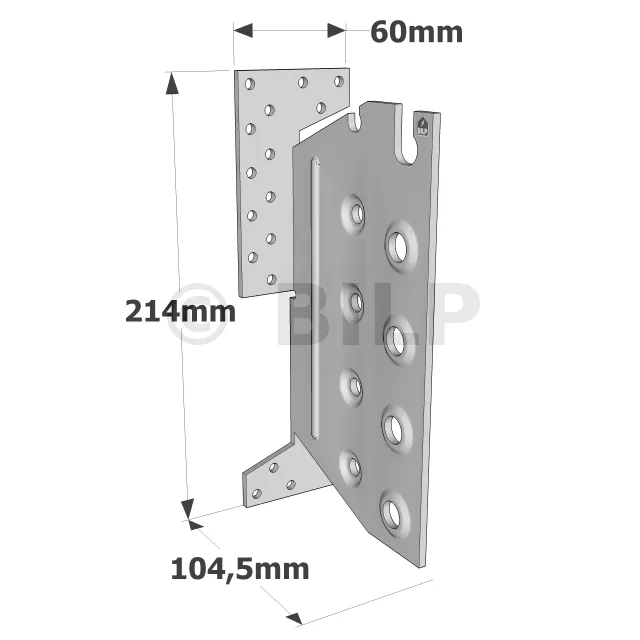

Abmessungen



ArtikelAbmessungen des Trägers [mm]Abmessungen des Holzträgers [mm]Abmessungen [mm]Bohrungen auf TrägerBohrungen auf den Nebenträger
Breite Höhe Stützenbreite A B C t Ø5 Ø8,5 Ø12,5
Min. Max. Min β=0 Min β≠0 Max. Min.
TU12 45 120 120 160 200 68 96 97.5 40 3.5 6 4 -
TU16 60 160 160 190 240 88 134 104.5 60 3.5 18 - 3
TU20 60 160 200 225 280 88 174 104.5 60 3.5 22 - 4
TU24 60 160 240 260 300 88 214 104.5 60 3.5 26 - 5
TU28 60 160 280 295 340 88 254 104.5 60 3.5 30 - 6

Charakteristische Tragfähigkeiten - Balken an Träger - Vollausnagelung



ArtikelCharakteristische Tragfähigkeiten - Balken an Stütze - Vollausnagelung
Befestigungen Kennwerte - Holz C24 [kN]
Hauptträger Nebenträger R1,k R2,k R3,k R4,k
Anzahl Typ Anzahl Typ Stabdübellänge [mm] Stabdübellänge [mm] Stabdübellänge [mm]
60 80 100 120 140 160 60 80 100 120 140 160 60 80 100 120 140 160
TU12 6 CNA4,0x50 4 STD8 8.1 9 10.1 10.7 10.7 10.7 6.1 6.8 7.6 8 8 8 1.2 1.7 2.2 2.8 3.3 3.8 4.9
TU16 18 CNA4,0x50 3 STD12 17.5 18.1 19.2 20.5 22 23.5 11.7 12.1 12.8 13.7 14.7 15.7 1.6 2.2 2.9 3.6 4.4 5.1 7.5
TU20 22 CNA4,0x50 4 STD12 26.7 27.6 29.2 31.1 33.3 35.6 20 20.7 21.9 23.3 25 26.7 2.2 2.9 3.8 4.6 5.6 6.4 9.8
TU24 26 CNA4,0x50 5 STD12 36.6 37.7 39.8 42.5 45.4 48.3 29.3 30.2 31.8 34 36.3 38.6 2.7 3.6 4.7 5.8 6.7 7.9 12.1
TU28 30 CNA4,0x50 6 STD12 46.9 48.3 50.9 54.1 57.6 61.1 39.1 40.3 42.4 45.1 48 50.9 3.2 4.4 5.5 6.7 7.9 9.2 14.4

Charakteristische Tragfähigkeiten - Balken an Stütze



RArtikel} Charakteristische Tragfähigkeiten - Balken an Stütze - Vollausnagelung
Befestigungen Charakteristische Tragfähigkeiten - Nadelholz C24 [kN]
Hauptträger Nebenträger R1,k R2,k R3,k R4,k
Anzahl Typ Anzahl Typ Stabdübellänge [mm] Stabdübellänge [mm] Stabdübellänge [mm]
60 80 100 120 140 160 60 80 100 120 140 160 60 80 100 120 140 160
TU12 6 CNA4,0x50 4 STD8 8.1 9 10.1 10.7 - - 6.1 6.8 7.6 8 - - 1.2 1.7 2.2 2.8 3.3 3.8 4.9
TU16 14 CNA4,0x50 3 STD12 16.1 16.7 17.7 19 20.4 21.9 10.7 11.1 11.8 12.7 13.6 14.6 1.6 2.2 2.9 3.6 4.4 5.1 6.4
TU20 14 CNA4,0x50 4 STD12 22.9 23.7 25.1 26.8 28.6 30.1 17.2 17.8 18.8 20.1 21.5 22.6 2.2 2.9 3.8 4.6 5.6 6.4 7.6
TU24 18 CNA4,0x50 5 STD12 31.9 33 34.8 36.9 38.9 39.9 25.5 26.4 27.8 29.5 31.1 31.9 2.7 3.6 4.7 5.8 6.7 7.9 9.8
TU28 18 CNA4,0x50 6 STD12 38 38.9 39.9 39.9 39.9 39.9 31.7 32.4 33.3 33.3 33.3 33.3 3.2 4.4 5.5 6.7 7.9 9.2 9.8

Charakteristische Tragfähigkeiten - Holzbalken an Holzbalken - Vollausnagelung - mit Neigung und einer Schräge von α=90°



ArtikelCharakteristische Tragfähigkeiten - Holzbalken an Holzbalken - Vollausnagelung - mit Neigung und einer Schräge von α=90°
Befestigungen Charakteristische Tragfähigkeiten - Nadelholz C24 [kN]
Hauptträger Nebenträger R1,k - Neigung β=15° R1,k - Neigung β=30° R1,k - Neigung β=45°
Anzahl Typ Anzahl Typ Stabdübellänge [mm] Stabdübellänge [mm] Stabdübellänge [mm]
60 80 100 120 140 160 60 80 100 120 140 160 60 80 100 120 140 160
TU12 6 CNA4,0x50 4 STD8 8.1 9 10.1 10.7 10.7 10.7 8.1 9 10.1 10.7 10.7 10.7 8.1 9 10.1 10.7 10.7 10.7
TU16 18 CNA4,0x50 3 STD12 16.9 17.4 18.3 19.4 20.7 22.1 16.5 16.8 17.5 18.5 19.6 20.8 15.9 16.4 17 17.9 18.9 20
TU20 22 CNA4,0x50 4 STD12 25.8 26.4 27.8 29.5 31.4 33.5 25.1 25.6 26.7 28.1 29.8 31.6 24.4 25.1 26.1 27.4 28.9 30.5
TU24 26 CNA4,0x50 5 STD12 35.4 36.2 38 40.2 42.8 45.5 34.3 35.2 36.6 38.6 40.8 43.2 33.6 34.7 36 37.8 39.8 42
TU28 30 CNA4,0x50 6 STD12 45.5 46.4 48.6 51.4 54.5 57.8 44 45.3 47.1 49.5 52.3 55.2 43.4 44.9 46.5 48.7 51.3 53.9

Charakteristische Tragfähigkeiten - Holzbalken an Stütze - Vollausnagelung - mit Neigung und einer Schräge von α=90°



ArtikelCharakteristische Tragfähigkeiten - Holzbalken an Stütze - Vollausnagelung - mit Neigung und einer Schräge von α=90°
Befestigungen Charakteristische Tragfähigkeiten - Nadelholz C24 [kN]
Hauptträger Nebenträger R1,k - Neigung β=15° R1,k - Neigung β=30° R1,k - Neigung β=45°
Anzahl Typ Anzahl Typ Stabdübellänge [mm] Stabdübellänge [mm] Stabdübellänge [mm]
60 80 100 120 140 160 60 80 100 120 140 160 60 80 100 120 140 160
TU12 6 CNA4,0x50 4 STD8 8.1 9 10.1 10.7 - - 8.1 9 10.1 10.7 - - 8.1 9 10.1 10.7 - -
TU16 14 CNA4,0x50 3 STD12 15.5 16 16.9 18 19.3 20.6 15 15.4 16.1 17 18.1 19.3 14.5 14.9 15.6 16.4 17.4 18.4
TU20 14 CNA4,0x50 4 STD12 22.1 22.7 23.9 25.5 27.1 28.7 21.4 21.9 22.9 24.2 25.7 27.2 20.7 21.3 22.2 23.4 24.7 26.1
TU24 18 CNA4,0x50 5 STD12 30.9 31.6 33.2 35.2 37.2 39.1 30 30.6 31.9 33.6 35.5 37.4 29 30 31.1 32.7 34.4 36.2
TU28 18 CNA4,0x50 6 STD12 36.9 37.7 39.1 39.9 39.9 39.9 36.1 36.6 37.9 39.3 39.9 39.9 35 36 37.2 38.6 39.7 39.9

Installation

Befestigungen
An Holzhauptträger :

An Nebenträger :

Die Länge der Stabdübel muss kleiner oder gleich der Breite des getragenen Balkens sein.

Beton- und Stahlträger :
Die Verwendung von Balkenträgern wird bei Beton- oder Stahlträgern nicht empfohlen, da die Bolzen überlastet werden und der Abstand der Holzenden von den Bolzen nicht dem Eurocode 5 entspricht.

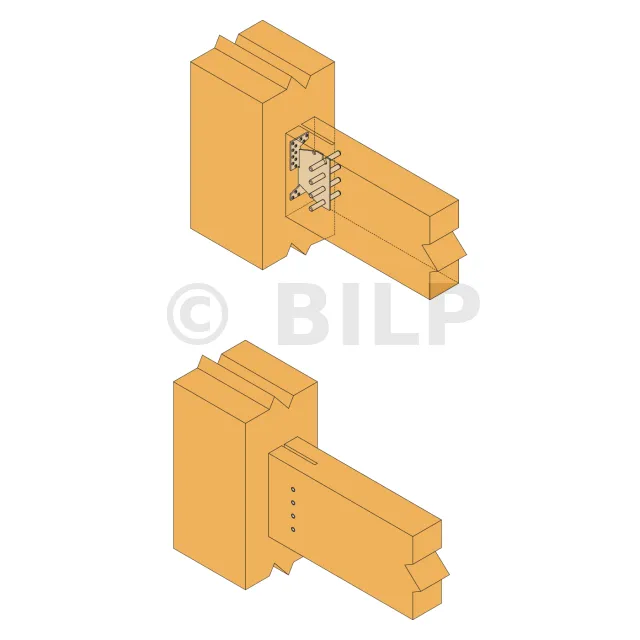

Installation
1. Machen Sie eine vertikale Kerbe in den gestützten Träger (Breite 6 mm für TU12 und Breite 9 mm für TU16 bis TU28).
2. Bestimmen Sie die Position der Stabdübel auf dem Träger, bevor Sie in Querrichtung bohren.
3. Führen Sie nur den ersten Bolzen in den Träger am oberen Teil ein (Bohrdurchmesser abhängig vom Bolzendurchmesser).
4. Machen Sie eine 6 mm tiefe Senkung in der Stütze. Dies ist nicht zwingend erforderlich, verbessert aber die Ästhetik der Baugruppe.
5. Befestigen Sie den Balkenträger mit Nägeln oder Schrauben an der Stütze.
6. Legen Sie den Tragbalken so vor, dass der Bolzen bereits in der Aussparung des Balkenträgers sitzt.
7. Bringen Sie die restlichen Stabdübel an.
