JHA-Balkenschuhe mit Trägern - Réf. JHA270/75_60

bald VERFÜGBAR
Versand unter 7 Tagen.
4€06
  inkl. MWST  / Balken
bzw. 243.67€ für 60 Balkenschuhe

  • Referenz
    JHA270/75_60
  • Dicke
    0.9mm
  • Herstellung
    Französisch
  • Material
    Verzinkter Stahl S250GD + Z275 gemäß DIN EN 10346.
  • Marke
    SIMPSON Strong-Tie
  • Tiefe (C)
    50mm
  • Höhe (B)
    242.5mm
  • Höhe (E)
    107.5mm
  • Bohrungen an dem Hauptträger Ø4 [mm]
    22
  • Bohrungen an Nebenträger Ø6x4 Langloch [mm]
    4
  • Tiefe (F)
    52.1mm

Eigenschaften

Werkstoff

  • Verzinkter Stahl S250GD + Z275 gemäß DIN EN 10346.

Vorteile

  • Ermöglicht Höhenunterschiede zwischen dem Hauptträger und dem Nebenträger.

Anwendungen

Träger

-* Hauptträger : Massivholz, Verbundholz,
-* Nebenträger : Massivholz, Verbundholz.

Anwendungsbereiche

  • Dreieckige Binder,
  • Balken, ... .

Technische Daten

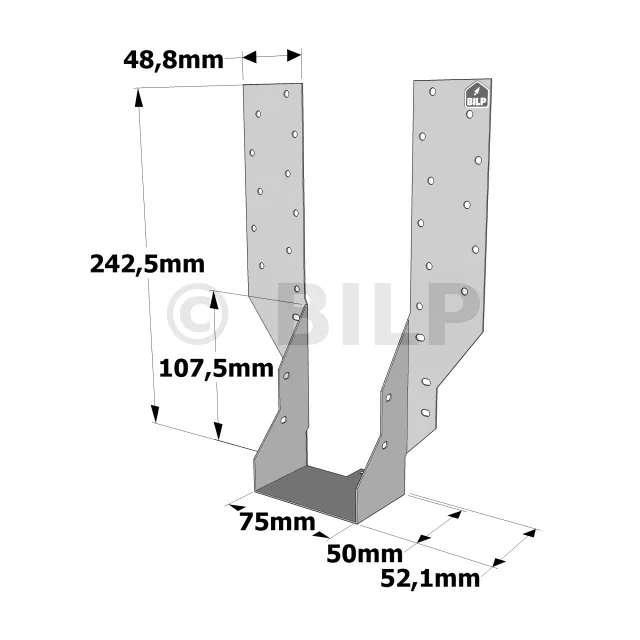

JHA270 - Abmessungen



ReferenzenAbmessungen [mm]Bohrungen auf Hauptträger Bohrungen auf Nebenträger
A B C D E F t Ø4 Ø6x4 Langloch
JHA270/38 38 241 50 48.8 106 52.1 0.9 22 4
JHA270/75 75 242.5 50 48.8 107.5 52.1 0.9 22 4

JHA270 charakteristische Merkmale - Holz auf Holz - Befestigung mit angewinkelten Schenkeln



ReferenzenHauptträger - AbmessungenBefestigungenCharakteristische Merkmale - Holz C18 [kN]Charakteristische Merkmale - Holz C24 [kN]Charakteristische Merkmale - Holz SCL [kN]
Höhe Hauptträger Nebenträger R1,k R2,k R1,k R2,k R1,k R2,k
Min. Max. Vorderseite Deckplatte Anzahl N3.75x30 N3.75x30 N3.75x30 N3.75x30 N3.75x30 N3.75x30
Anzahl Anzahl
JHA270/38 125 200 8 4 4 10 2.2 11.4 2.4 13.2 2.8
JHA270/75 125 200 8 4 4 13.5 2.2 14.6 2.4 15.4 2.8

JHA270 Charakteristische Merkmale - Holz auf Holz - Flache Schenkelbefestigung



ReferenzenHauptträger - AbmessungenBefestigungenCharakteristische Merkmale - Holz C18 [kN]Charakteristische Merkmale - Holz C24 [kN]Charakteristische Merkmale - Holz SCL [kN]
Höhe Hauptträger Nebenträger R1,k R2,k R1,k R2,k R1,k R2,k
Min. Max. Vorderseite Deckplatte Anzahl N3.75x30 N3.75x30 N3.75x30 N3.75x30 N3.75x30 N3.75x30
Anzahl Anzahl
JHA270/38 200 250 20 - 4 8.1 2.2 9.7 2.4 13.2 2.8
JHA270/75 200 250 20 - 4 8.1 2.2 9.7 2.4 13.2 2.8

SIMPSON Strong-Tie

Unübertroffene Zuverlässigkeit und Service

Seit seiner Gründung in Europa im Jahr 1994 hat sich Simpson Strong-Tie dank seines anerkannten Know-hows und seiner geprüften Produktqualität zu einem zuverlässigen Wert im Bereich der Verbindungstechnik entwickelt. Dank jahrelanger Erfahrung sind Sicherheit, Zuverlässigkeit und die Einhaltung von Vorschriften eine ständige Verpflichtung.
