Die in der obigen Tabelle angegebenen Werte gelten für Balken-auf-Tragbalken- und Balken-auf-Stützen-Anwendungen, vorausgesetzt, dass die für jede Konfiguration spezifischen Teilvernagelungspläne in unserer ETE-06/0270 Seite 17 beachtet werden.
Charakteristische Tragfähigkeit - Holzbalken auf starrer Stütze
* Sehen Sie sich das Simpson Strong-Tie Ankersortiment an, um das richtige Produkt zu finden. Typische Ankerlösungen sind WA, BOAXII, AT-HP, SET-XP und sind abhängig von Betontyp, Achsabstand und Randabständen. Die in dieser Tabelle angegebenen Werte sind für eine Vollplatteninstallation angegeben. Für alle anderen Einbaubedingungen (in Randnähe...) muss der Konstrukteur die Dübel gesondert überprüfen (unsere kostenlose Software Anchor Designer ist auf unserer Website verfügbar).

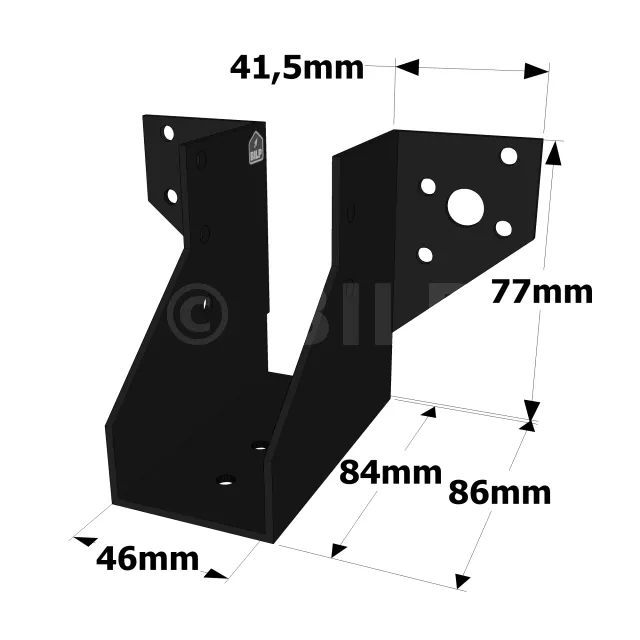

1. Markieren Sie die Position des Tragbalkens auf dem Hauptträger.
2. Präsentieren Sie den Balkenschuh und stellen Sie die Schenkel auf jeder Seite vor.
3. stellen Sie den Balkenschuh in Bezug auf die Linien ein : der Balkenschuh sollte oben etwas offener sein als unten, um die Installation des Tragbalkens zu erleichtern.
4. schließen Sie die Befestigung an jedem Schenkel ab.
5. Legen Sie den Tragbalken in den Balkenschuh und sichern Sie ihn durch teilweises oder vollständiges Eindrehen.
An Beton :
1. Methode 1 : Markieren Sie die Position der Löcher, indem Sie den Balkenschuh am Träger anbringen.
2. Methode 2 : Zeichnen Sie die Lage des Tragbalkens auf der Stütze nach, legen Sie den Balkenschuh vor und suchen Sie die Mittelpunkte der Löcher.
3. Bohren Sie die Halterung mit einem geeigneten Bohrer auf.
4. präsentieren Sie den Balkenschuh und befestigen Sie ihn mit Ankerschrauben an der Stütze.
5. stellen Sie den im Balkenschuh Tragbalken vor der Befestigung vor.
