Sparrenkopfverbinder mit einstellbarer Neigung und Ausrichtung - Réf. LSSU216/60

bald VERFÜGBAR
Versand unter 10 Tagen.
9€89
  inkl. MWST  / Sparrenkopfverbinder

  • Referenz
    LSSU216/60
  • Dicke
    1.2mm
  • Verpackung
    1 Teil
  • Herstellung
    französisch
  • Material
    Verzinkter Stahl S250GD + Z275 gemäß DIN EN 10346 oder G90 nach ASTM A653.
  • Marke
    SIMPSON Strong-Tie
  • Mindesthöhe des Nebenträgers aus Holz
    220mm
  • Maximale Höhe des Nebenträgers aus Holz
    360mm
  • Breite des Nebenträgers aus Holz
    58mm
  • Bohrungen auf dem Hauptträger Ø4x6
    10
  • Bohrungen auf dem Nebenträger Ø4x6
    7
  • Tiefe
    90mm
  • Breite (D)
    50mm

LSSU-Produkt-Video

Sparrenkopfverbinder mit einstellbarer Neigung

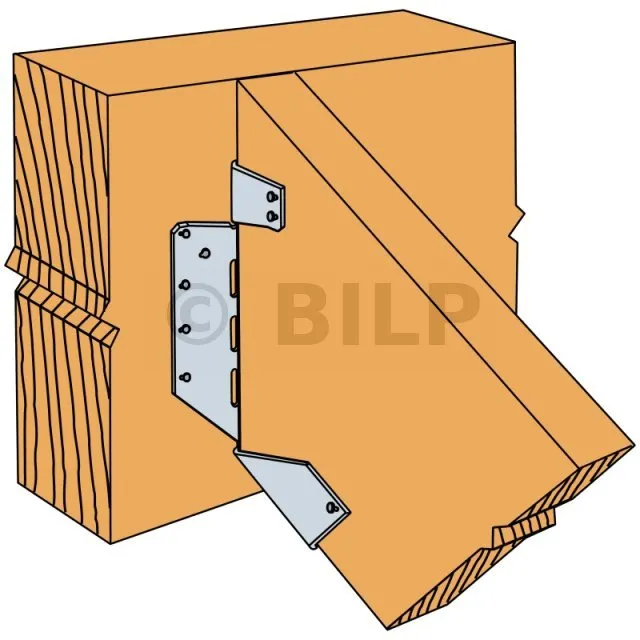

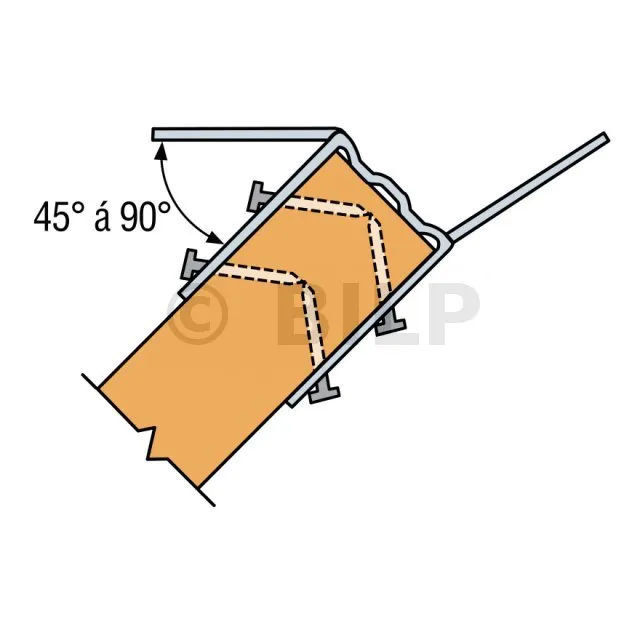

Die LSSU-Neigungs- und Ausrichtungssparrenkopfverbinder ist ein innovativer Verbinder, mit dem der für die Installation erforderliche Winkel und die Neigung vor Ort bis zu 45° in alle 4 Richtungen eingestellt werden können.

Merkmale :

Leistungserklärung : DE-DoP-e08/0053
Technische Zulassung : ETA-08/0053

Werkstoff :

  • Verzinkter Stahl S250GD + Z275 nach DIN EN 10346
  • Dicke : 2 mm

Vorteile :

  • Neigung und Winkel bauseits einstellbar,
  • Kann in allen 4 Dimensionen verwendet werden,
  • Langlöcher, die bei Bedarf ein schräges Nageln ermöglichen.
  • Komplementär zu VPA.

Anwendungen

Träger:

  • Hauptträger : Massivholz, Verbundholz, Brettschichtholz...
  • Nebenträger : I-Träger, Massivholz, Verbundholz...

Anwendungsbereich :

  • Sparrenbefestigung,
  • Querbalken,
  • Hilfssparren...

Technische Daten

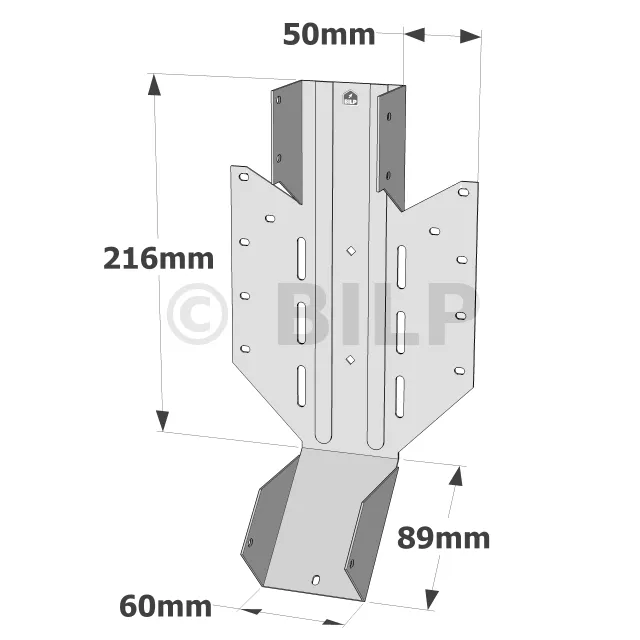

Abmessungen

Endgültige Befestigung der Verbindungsstücke

Entfernen Sie das Endstück und befestigen Sie die Verbindungsstücke an ihren Innenseiten. Überprüfen Sie dann mit einer Wasserwaage die horizontale Ausrichtung der Verbindungsstücke.
Positionieren des Endstücks

Legen Sie das Endstück auf die Mauer. Dann schrauben Sie die Verbindungsstücke an ihren Außenseiten fest.


ArtikelAbmessungen [mm]Bohrung des HauptträgersBohrung des Nebenträgers
A B C D t Ø4x6 Ø4x6
LSSU28 38 181 89 44 1.2 10 5
LSSU210 38 216 89 44 1.2 10 7
LSSUI25 45 216 89 44 1.2 10 7
LSSUI35 60 216 89 50 1.2 10 7
LSSU275/66 66 275 90 58 1.5 18 11
LSSU275/71 71 275 90 65 1.5 18 11
LSSU210-2 78 216 89 75 1.6 18 12
LSSU410 90 216 89 69 1.6 18 12

Kennwerte - Holz auf Holz - nur Neigung

Les caractéristiques des pannes de la maisonnette CARINA


ArtikelTragbalkenabmessungen [mm]BefestigungenKennwerte [kN]
Breite Höhe Hauptträger Nebenträger R1.k R2.k
Min. Max. Min. Max. Menge Typ Menge Typ I- Träger mit LVL-Gurten Holzhauptträger C24 I- Träger mit LVL-Gurten Holzhauptträger C24
LSSU28 36 38 241 241 10 3.75 x 75 5 3.75 x 30 5.1 7.3 2.4 2.4
LSSU210 36 38 302 302 10 3.75 x 75 7 3.75 x 30 5.1 7.3 2.4 2.4
LSSUI25 43 45 241 356 10 3.75 x 75 7 3.75 x 30 5.1 9.9 2.4 4
LSSUI35 56 58 241 356 10 3.75 x 75 7 3.75 x 30 9.1 9.9 2.4 4
LSSU275/66 61 63 300 450 18 3.75 x 75 11 3.75 x 30 - 10.6 - 5.7
LSSU275/71 68 70 300 450 18 3.75 x 75 11 3.75 x 30 9.1 10.6 2.4 5.7
LSSU210-2 - 2x38 241 - 18 4.0 x 100 12 3.75 x 30 9.1 - 2.4 -
LSSU410 87 89 241 356 18 4.0 x 100 12 3.75 x 30 11.2 12.4 3 2.3

Charakteristische Werte - Holz auf Holz - Winkel oder Winkel und Neigung

Les caractéristiques des pannes de la maisonnette CARINA


ArtikelTragbalken [mm]BefestigungenCharakteristische Werte [kN]
Breite Höhe Hauptträger Nebenträger R1.k R2.k
Min. Max. Min. Max. Menge Typ Menge Typ I- Träger mit LVL-Gurten Nebenträgerholz C24 I- Träger mit LVL-Gurten Holznebenträger C24
LSSU28 36 38 241 241 9 3.75 x 75 5 3.75 x 30 3.4 3.2 1.5 1.5
LSSU210 36 38 302 302 9 3.75 x 75 7 3.75 x 30 3.4 3.2 1.5 1.5
LSSUI25 43 45 241 356 9 3.75 x 75 7 3.75 x 30 3.4 8.1 1.5 4
LSSUI35 56 58 241 356 9 3.75 x 75 7 3.75 x 30 6.8 8.1 6.6 4
LSSU275/66 61 63 300 450 15 3.75 x 75 11 3.75 x 30 - 10.8 - 5.7
LSSU275/71 68 70 300 450 15 3.75 x 75 11 3.75 x 30 6.8 10.8 2.4 5.7
LSSU210-2 - 2x38 241 - 14 4.0 x 100 12 3.75 x 30 6.8 - 2.4 -
LSSU410 87 89 241 356 14 4.0 x 100 12 3.75 x 30 7.2 7.1 3 2.3

Montage

Befestigungen

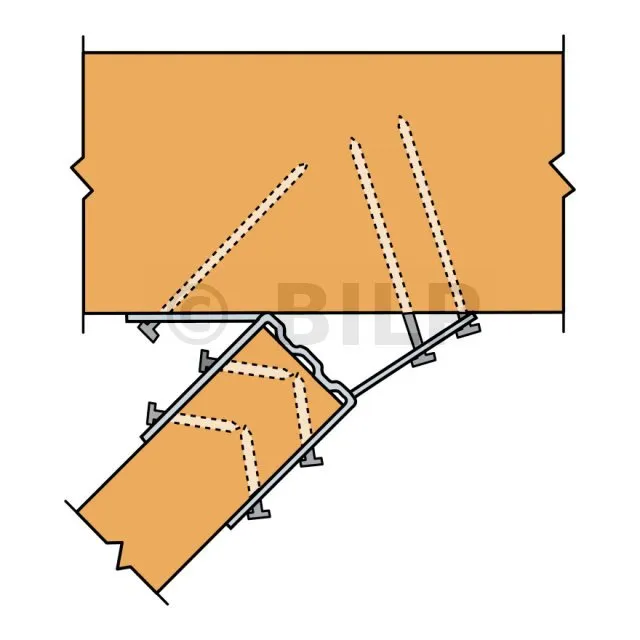

  • Langlöcher ermöglichen bei Bedarf ein schräges Nageln.
  • Eine Fußblockierung ist erforderlich, wenn eine schräge Konfiguration (Träger) vorliegt.
Endgültige Befestigung der Verbindungsstücke

Entfernen Sie das Endstück und befestigen Sie die Verbindungsstücke an ihren Innenseiten. Überprüfen Sie dann mit einer Wasserwaage die horizontale Ausrichtung der Verbindungsstücke.
Positionieren der Halterungen

Entsprechend der vom Hersteller vorgegebenen Anleitung im Verlegeplan positionieren Sie das Material. Sie müssen auch die Höhe sowie die Neigung durch Verschieben der Nivellierklötze anpassen. Wenn diese beiden Parameter eingestellt sind, können Sie die beiden Halterungen anschrauben.
Das Endstück endgültig anbringen

Lassen Sie das Endstück auf den Verbindungsstücken einrasten.


Der Winkel und die Neigung dieser Verbinder können vor Ort eingestellt werden. Dieses Produkt ist CE-gekennzeichnet.
