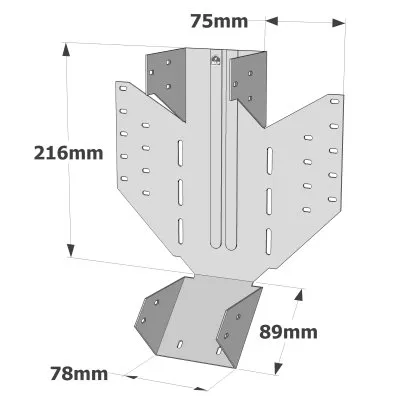

Sparrenkopfverbinder mit einstellbarer Neigung und Ausrichtung - Réf. LSSU216/78
Sparrenkopfverbinder mit einstellbarer Neigung

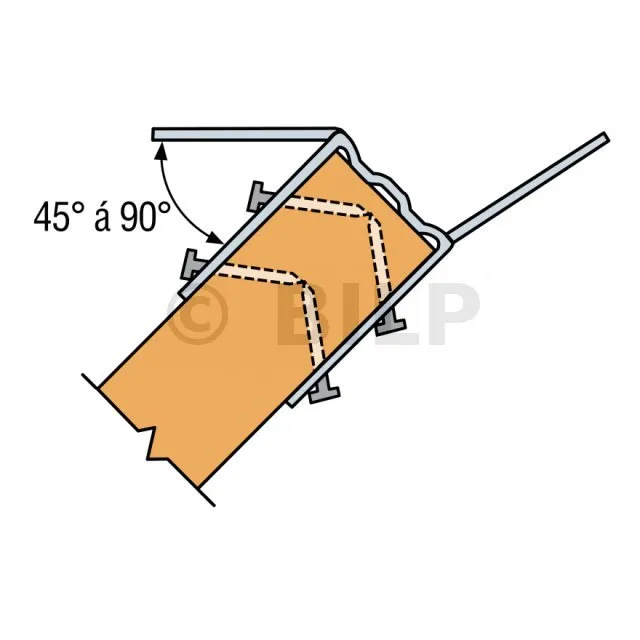

Die LSSU-Neigungs- und Ausrichtungssparrenkopfverbinder ist ein innovativer Verbinder, mit dem der für die Installation erforderliche Winkel und die Neigung vor Ort bis zu 45° in alle 4 Richtungen eingestellt werden können.
Merkmale :
Leistungserklärung :DE-DoP-e08/0053
Technische Zulassung : ETA-08/0053
Werkstoff :
- Verzinkter Stahl S250GD + Z275 nach DIN EN 10346
- Dicke : 2 mm
Vorteile :
- Neigung und Winkel bauseits einstellbar,
- Kann in allen 4 Dimensionen verwendet werden,
- Langlöcher, die bei Bedarf ein schräges Nageln ermöglichen.
- Komplementär zu VPA.
Anwendungen
Träger:
- Hauptträger : Massivholz, Verbundholz, Brettschichtholz...
- Nebenträger : I-Träger, Massivholz, Verbundholz...
Anwendungsbereich :
- Sparrenbefestigung,
- Querbalken,
- Hilfssparren...
Technische Daten

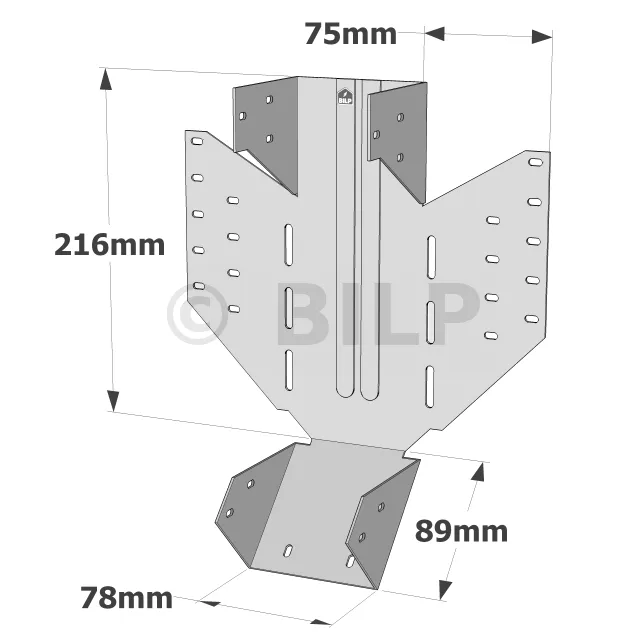

Abmessungen
Entfernen Sie das Endstück und befestigen Sie die Verbindungsstücke an ihren Innenseiten. Überprüfen Sie dann mit einer Wasserwaage die horizontale Ausrichtung der Verbindungsstücke.
Legen Sie das Endstück auf die Mauer. Dann schrauben Sie die Verbindungsstücke an ihren Außenseiten fest.
| Artikel | Abmessungen [mm] | Bohrung des Hauptträgers | Bohrung des Nebenträgers | ||||
|---|---|---|---|---|---|---|---|
| A | B | C | D | t | Ø4x6 | Ø4x6 | |
| LSSU28 | 38 | 181 | 89 | 44 | 1.2 | 10 | 5 |
| LSSU210 | 38 | 216 | 89 | 44 | 1.2 | 10 | 7 |
| LSSUI25 | 45 | 216 | 89 | 44 | 1.2 | 10 | 7 |
| LSSUI35 | 60 | 216 | 89 | 50 | 1.2 | 10 | 7 |
| LSSU275/66 | 66 | 275 | 90 | 58 | 1.5 | 18 | 11 |
| LSSU275/71 | 71 | 275 | 90 | 65 | 1.5 | 18 | 11 |
| LSSU210-2 | 78 | 216 | 89 | 75 | 1.6 | 18 | 12 |
| LSSU410 | 90 | 216 | 89 | 69 | 1.6 | 18 | 12 |
Kennwerte - Holz auf Holz - nur Neigung
| Artikel | Tragbalkenabmessungen [mm] | Befestigungen | Kennwerte [kN] | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Breite | Höhe | Hauptträger | Nebenträger | R1.k | R2.k | |||||||
| Min. | Max. | Min. | Max. | Menge | Typ | Menge | Typ | I- Träger mit LVL-Gurten | Holzhauptträger C24 | I- Träger mit LVL-Gurten | Holzhauptträger C24 | |
| LSSU28 | 36 | 38 | 241 | 241 | 10 | 3.75 x 75 | 5 | 3.75 x 30 | 5.1 | 7.3 | 2.4 | 2.4 |
| LSSU210 | 36 | 38 | 302 | 302 | 10 | 3.75 x 75 | 7 | 3.75 x 30 | 5.1 | 7.3 | 2.4 | 2.4 |
| LSSUI25 | 43 | 45 | 241 | 356 | 10 | 3.75 x 75 | 7 | 3.75 x 30 | 5.1 | 9.9 | 2.4 | 4 |
| LSSUI35 | 56 | 58 | 241 | 356 | 10 | 3.75 x 75 | 7 | 3.75 x 30 | 9.1 | 9.9 | 2.4 | 4 |
| LSSU275/66 | 61 | 63 | 300 | 450 | 18 | 3.75 x 75 | 11 | 3.75 x 30 | - | 10.6 | - | 5.7 |
| LSSU275/71 | 68 | 70 | 300 | 450 | 18 | 3.75 x 75 | 11 | 3.75 x 30 | 9.1 | 10.6 | 2.4 | 5.7 |
| LSSU210-2 | - | 2x38 | 241 | - | 18 | 4.0 x 100 | 12 | 3.75 x 30 | 9.1 | - | 2.4 | - |
| LSSU410 | 87 | 89 | 241 | 356 | 18 | 4.0 x 100 | 12 | 3.75 x 30 | 11.2 | 12.4 | 3 | 2.3 |
Charakteristische Werte - Holz auf Holz - Winkel oder Winkel und Neigung
| Artikel | Tragbalken [mm] | Befestigungen | Charakteristische Werte [kN] | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Breite | Höhe | Hauptträger | Nebenträger | R1.k | R2.k | |||||||
| Min. | Max. | Min. | Max. | Menge | Typ | Menge | Typ | I- Träger mit LVL-Gurten | Nebenträgerholz C24 | I- Träger mit LVL-Gurten | Holznebenträger C24 | |
| LSSU28 | 36 | 38 | 241 | 241 | 9 | 3.75 x 75 | 5 | 3.75 x 30 | 3.4 | 3.2 | 1.5 | 1.5 |
| LSSU210 | 36 | 38 | 302 | 302 | 9 | 3.75 x 75 | 7 | 3.75 x 30 | 3.4 | 3.2 | 1.5 | 1.5 |
| LSSUI25 | 43 | 45 | 241 | 356 | 9 | 3.75 x 75 | 7 | 3.75 x 30 | 3.4 | 8.1 | 1.5 | 4 |
| LSSUI35 | 56 | 58 | 241 | 356 | 9 | 3.75 x 75 | 7 | 3.75 x 30 | 6.8 | 8.1 | 6.6 | 4 |
| LSSU275/66 | 61 | 63 | 300 | 450 | 15 | 3.75 x 75 | 11 | 3.75 x 30 | - | 10.8 | - | 5.7 |
| LSSU275/71 | 68 | 70 | 300 | 450 | 15 | 3.75 x 75 | 11 | 3.75 x 30 | 6.8 | 10.8 | 2.4 | 5.7 |
| LSSU210-2 | - | 2x38 | 241 | - | 14 | 4.0 x 100 | 12 | 3.75 x 30 | 6.8 | - | 2.4 | - |
| LSSU410 | 87 | 89 | 241 | 356 | 14 | 4.0 x 100 | 12 | 3.75 x 30 | 7.2 | 7.1 | 3 | 2.3 |

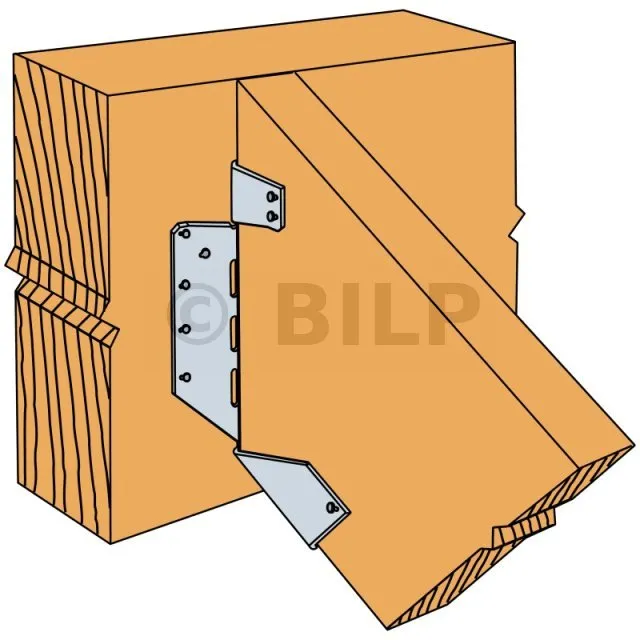

Montage
Befestigungen

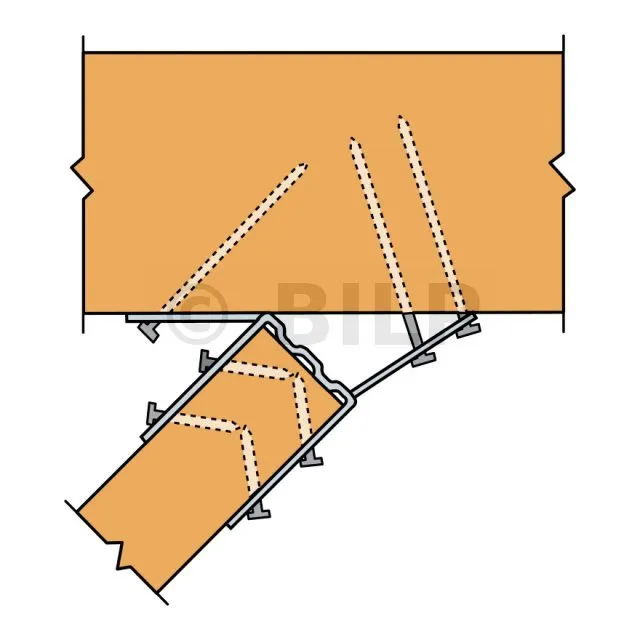

- Langlöcher ermöglichen bei Bedarf ein schräges Nageln.
- Eine Fußblockierung ist erforderlich, wenn eine schräge Konfiguration (Träger) vorliegt.
Entfernen Sie das Endstück und befestigen Sie die Verbindungsstücke an ihren Innenseiten. Überprüfen Sie dann mit einer Wasserwaage die horizontale Ausrichtung der Verbindungsstücke.
Entsprechend der vom Hersteller vorgegebenen Anleitung im Verlegeplan positionieren Sie das Material. Sie müssen auch die Höhe sowie die Neigung durch Verschieben der Nivellierklötze anpassen. Wenn diese beiden Parameter eingestellt sind, können Sie die beiden Halterungen anschrauben.
Lassen Sie das Endstück auf den Verbindungsstücken einrasten.
Der Winkel und die Neigung dieser Verbinder können vor Ort eingestellt werden. Dieses Produkt ist CE-gekennzeichnet.
