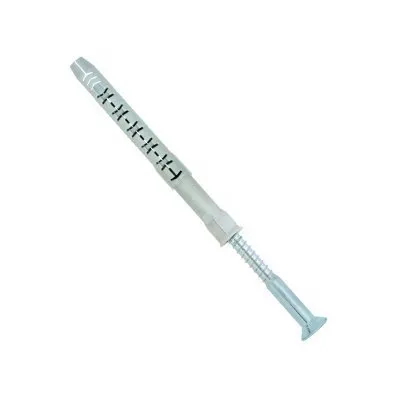

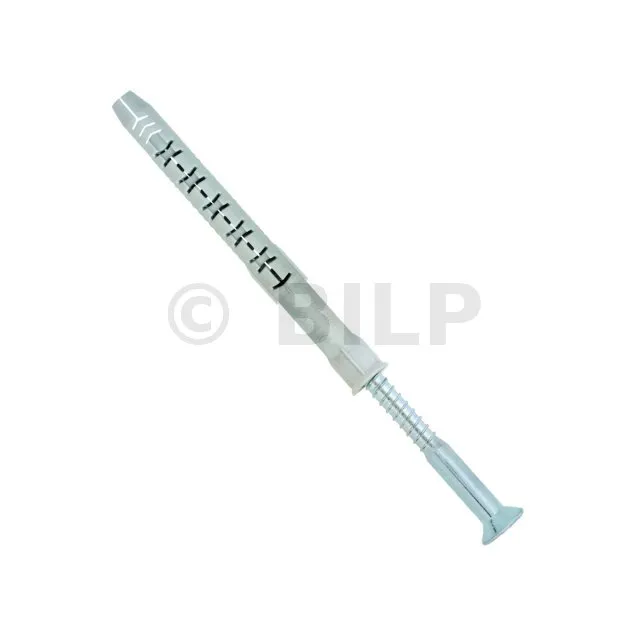

Langschaftdübel aus Nylon Senkkopf - Réf. FPN08150_50

Langer Nylon-Knöchel

Merkmale

Technische Zulassungen:ETA-12/0358;
Leistungserklärungen:FR-DoP-e12/0358

Vorteile :

• Montage durch: Holz und vormontierte Dübel.
• 8 Lamellen, die jegliche Drehung im Bohrloch verhindern.
• PA6-Polyamidanker, der eine sehr gute Zeitbeständigkeit garantiert.

Anwendungen

Unterstützung
Beton, Porenbeton, Naturstein, Voll- und Hohlmauerwerk.

Warmdach

texte=Abdichtung|points=580,110,728,110,1056,320|taille=45
texte=Dämmung
unterhalb der
Dampfsperre|points=480,280,728,280,1794,1132|taille=45
texte=Dämmung
oberhalb der
Dampfsperre|points=480,518,728,518,1066,748|taille=45
texte=Dampfsperre|points=580,808,728,808,1042,860|taille=45
texte=Tragendes
Element
(OSB-Platte)|points=480,1104,728,1104,1174,928|taille=45

Die Dämmung unter der Dampfsperre ist nur dann notwendig, wenn Sie keine Dämmung mit ausreichender Dicke finden, die Sie oberhalb der Dampfsperre anbringen können, um die RT2012 einzuhalten.
Der Wärmedurchlasswiderstand der unteren Dämmung darf nicht mehr als ein Drittel des Wärmedurchlasswiderstandes der oberen Dämmung betragen.

Die Montage der ersten Lage der Stützprofile : Unterste Lage

texte=Abdeckprofil|points=1224,168,1322,168,1424,528|taille=50

Für diesen Schritt müssen Sie zunächst die vertikalen Stützprofile oben und unten ausrichten. Anschließend können Sie sie mithilfe der Schrauben mit rechteckigem Kopf endgültig an den Befestigungspunkten befestigen.

Das Anbringen der Befestigungspunkte

texte=1|points=870,256,948,254,1076,690|taille=80

1 : Ringschraube mit Flansch

Bestimmung der Installationsposition und der Befestigungspunkte

texte=Sparren|points=604,202,532,202,436,520|taille=50
texte=Position der Befestigungspunkten|points=1094,160,1032,160,910,460|taille=50

texte=
|points=2038,298,2358,344|taille=50|orientation_texte=perpendiculaire|type_legende=double_fleche_texte_dessus
texte=
|points=2034,644,2034,282|type_legende=trait
texte=
|points=2364,716,2364,334|type_legende=trait
texte=Abstand zur Kante|points=1960,288,2358,344|taille=50

In Bezug auf die Positionen der Sparren Ihres Daches werden Sie zunächst die Installationsposition der ersten Profile auf Ihrem Dach bestimmen und markieren. Der Mindestabstand zu den Dachrändern, aber auch der optimale Abstand der Befestigungspunkte werden normalerweise vom Hersteller angegeben und müssen genau eingehalten werden.
Anhand dieser Informationen können Sie die Lage der Befestigungspunkte auf dem Dach bestimmen.

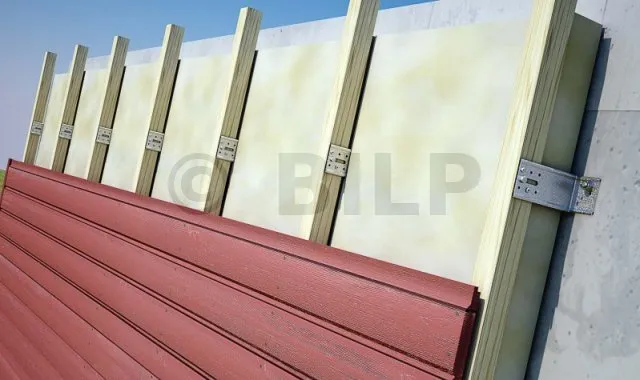

• Befestigung von Sparren oder Dachlatten.
• Befestigung einfacher Konsolen und Tischlerarbeiten.
• Befestigungsschienen und Klemmen für Kabel und Rohre.

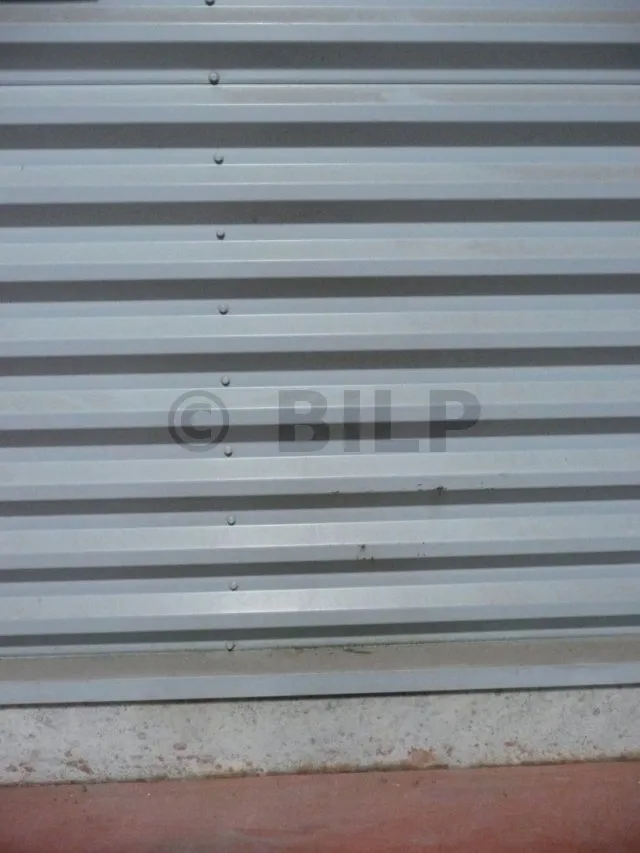

• Anbringung dünner Beläge an Außen- und Innenfassaden.

Technische Daten

Zug-Betriebslasten [kN] (1-2)

Betriebslasten in Scherung [kN] (1-3)

1) Betriebslasten: Sie werden aus den in den ETAs angegebenen charakteristischen Werten berechnet, auf die Teilsicherheitsbeiwerte aus ETAG001 sowie ein Teilwirkungsbeiwert γ f = 1,4 angewendet werden.

2) Betriebslasten im Zugbetrieb: Sie werden für unbewehrten Beton und Standard-Stahlbeton berechnet, deren Stäbe einen Abstand von S≤15 cm oder S≤10 cm haben, wenn ihr Durchmesser kleiner oder gleich 10 mm ist.

3) Gebrauchslasten auf Scherung: Die Gebrauchslasten auf Scherung werden für eine Verankerung allein ohne Berücksichtigung des Abstands vom Plattenrand angegeben. Für Scherlasten in Randnähe (C≤10hef oder 60d). Der Bruch am Plattenrand muss gemäß ETAG 001, Anhang C, Methode A überprüft werden.

4) Ungerissener Beton: Beton gilt als ungerissen, wenn die Spannung im Inneren des Betons gleich σ L + σ R ≤ 0 ist. In Ermangelung einer detaillierten Überprüfung gehen wir von σ R = 3N/mm2 aus ( σL entspricht der Spannung im Inneren des Betons). Beton, der durch äußere Lasten, einschließlich Ankerlasten, entsteht).

5) Betonhohlblock: Bei der Verwendung auf Betonhohlblock muss unbedingt darauf geachtet werden, dass der Dübel die 2. Zelle durchquert.

Durchführung

Montage :
Dieser Anker ermöglicht eine schnelle Installation auf und durch das zu befestigende Teil. Die seitlichen Rastnasen sorgen für perfekte Formbeständigkeit und Arretierung bei Hohl- und Vollmaterialien.

texte=Schraubzwinge|points=298,66,224,66,102,538|taille=50
texte=Betonstein|points=558,152,500,152,402,622|taille=50
texte=Holzschalung|points=664,254,600,254,584,450|taille=50
texte=Horizontale Bewehrung|points=1374,78,1304,78,958,988|taille=50
texte=Vertikale Bewehrung|points=1542,174,1450,174,1094,1168|taille=50
texte=Beton|points=1932,284,1846,284,1750,744|taille=50
texte=Mörtel|points=2074,386,1998,386,1868,952|taille=50

Beispiel für die Regenwasserableitung bei einer Dachterrasse mit Holzkonstruktion

texte=Dichtungsmembran
aus EPDM|points=1492,42,1430,42,1024,284|taille=50
texte=Dachrinne|points=1492,188,1430,188,556,692|taille=50
texte=Tropfblech|points=1492,294,1430,294,684,700|taille=50
texte=Zentraler Fallrohr-
verbinder|points=1492,382,1430,382,840,732|taille=50
texte=Endstück|points=1492,526,1430,526,946,734|taille=50
texte=Winkelstück|points=1492,608,1430,608,866,814|taille=50
texte=Schelle|points=1492,696,1430,696,962,920|taille=50
texte=Akropolis-Struktur|points=1492,782,1430,782,854,1056|taille=50
texte=Metallischer
Randstreifen|points=1492,1030,1430,1030,808,1180|taille=50
texte=Fallrohr|points=1492,1288,982,1288|taille=50

Montagedaten [mm]

Achsabstand, Randabstand und Trägerdicke [mm]

SIMPSON Strong-Tie

Seit seiner Gründung in Europa im Jahr 1994 hat sich Simpson Strong-Tie dank seines anerkannten Know-hows und seiner geprüften Produktqualität zu einem zuverlässigen Wert im Bereich der Verbindungstechnik entwickelt. Dank jahrelanger Erfahrung sind Sicherheit, Zuverlässigkeit und die Einhaltung von Vorschriften eine ständige Verpflichtung.
