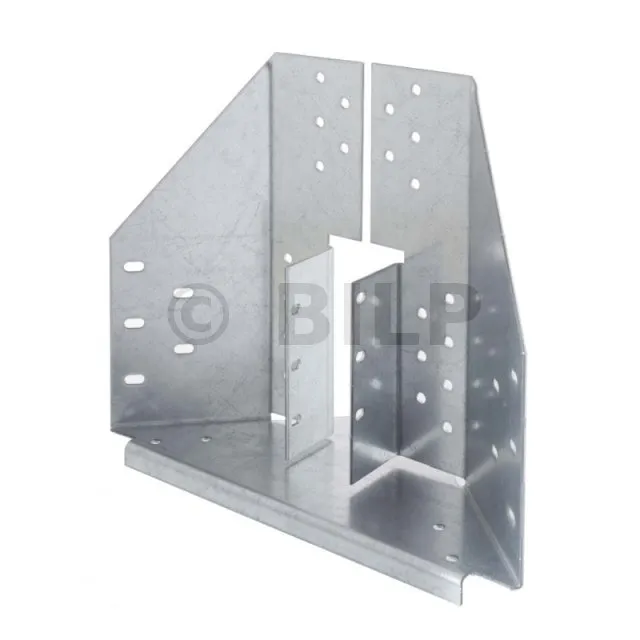

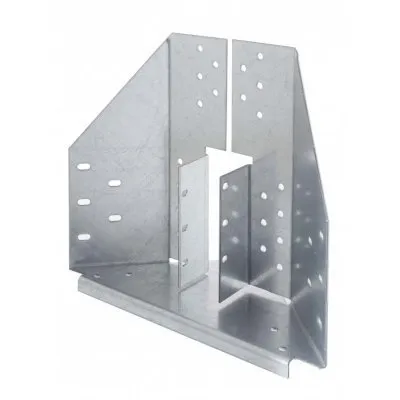

ETC-Walmdach-Winkelverbinder - Réf. ETC392

bald VERFÜGBAR
Versand unter 7 Tagen.
26€11
  inkl. MWST  / Balkenträger

  • Referenz
    ETC392
  • Dicke
    2mm
  • Herstellung
    französisch
  • Material
    Verzinkter Stahl S250GD + Z275 gemäß DIN EN 10346
  • Marke
    SIMPSON Strong-Tie
  • EAN Code
    3523140425115
  • Tiefe (C)
    68mm
  • Tiefe (F)
    102mm
  • Bohrungen auf dem Hauptträger Ø5 [mm]
    24
  • Bohrungen auf dem Hauptträger
    Seitenwände : 6Ø5; 8Ø5x7.5 - Boden : 10Ø5
  • Breite (D)
    54mm
  • Höhe (B)
    195mm

Eigenschaften

Leistungserklärungen : FR-DoP-e06/0270 ; FR-DoP-e07/0234 ;

Technische Zulassungen : ETA-06/0270 ; ETA-07/0234;

Werkstoff

  • Verzinkter Stahl S250GD + Z275 gemäß DIN EN 10346,
  • Dicke : 1,5 bis 3 mm je nach Modell.

Anwedungen

Träger

  • Hauptträger : Massivholz, Verbundholz, Leimholz, Beton, Stahl,
  • Nebenträger : Massivholz, ...

Anwendungsbereiche

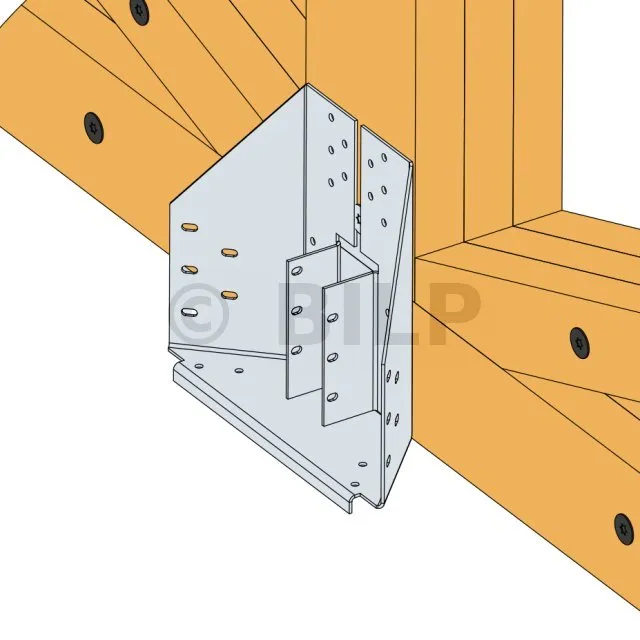

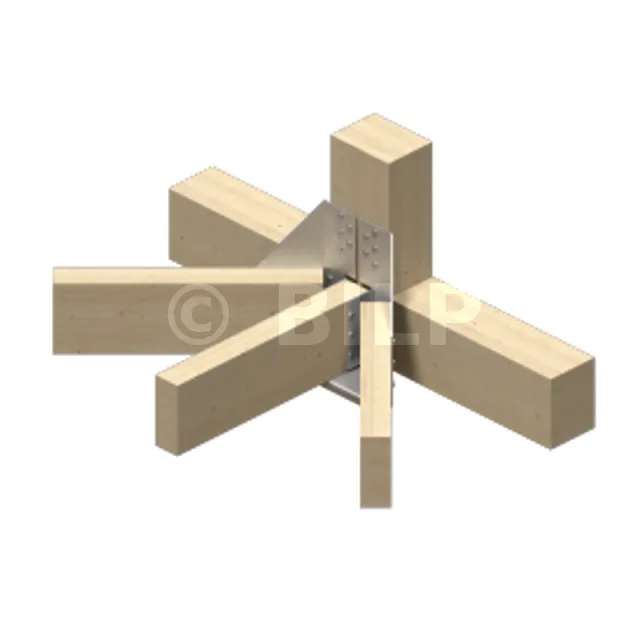

  • Befestigung von Dachbindern zur Herstellung von Walmdächern.

Technische Daten

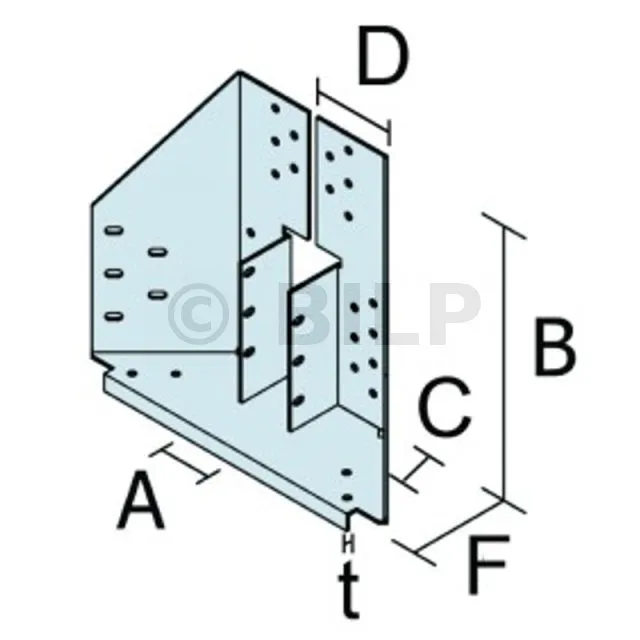

Abmessungen

ReferenzenAbmessungen [mm]Bohrungen
A B C D F t Hauptträger Nebentrager
Ø5 Ø13 Seitenwände Boden
Ø5 Ø5x7.5 Ø5
ETC434 140 145 80 225 100 1.5 24 4 6 8 10
ETC434D 140 145 80 185 100 1.5 20 4 6 8 10
ETC434G 140 145 80 185 100 1.5 20 4 6 8 10
ETC485R 195 145 110 279 90 2 24 4 12 - 31
ETC502 206 145 98 290 89 2 2 24 4 - 12
ETC835 355 240 110 481 143 3 40 4 14 - 33

Charakteristische Merkmale - Holz auf Holz - Hauptträger ≥ 197mm

ReferenzenHolzquerschnitte und BefestigungenCharakteristische Merkmale - Hauptträger ≥ 197mm - Holz C24 [kN]
Hauptträger Stichsparren Grat R1.k R2.k
CNA4,0x35 Anzahl der Lagen Höhe min. CNA4,0x35 Anzahl der Lagen Höhe min. CNA4,0x35 Stichsparren Grat Total Stichsparren Grat Max.
ETC434 27 (27) 1 147 6 (6) 1 (2) 147 6 (7) 3 (4.2) 9 (12.6) 12 (16.8) 5.3 (5.3) 4.7 (5.7) 3.3 (3.3)
ETC485R 24 1 97 11 2 97 10 5.6 16.8 22.4 5.9 5.7 3.8
ETC502 27 1 97 4 1 97 6 4.6 9.3 23.2 1.2 5.6 4.4
ETC835 44 1 147 5 2 147 28 5.8 11.7 29.2 1.8 5.8 7.7

Die Werte für die Hebung werden wie folgt berechnet : R2,k=min(Stichsparren + 2*Grat ; Max).

Die Werte in () sind die Werte, die verwendet werden sollten, wenn der Grat doppelt ausgeführt wird.

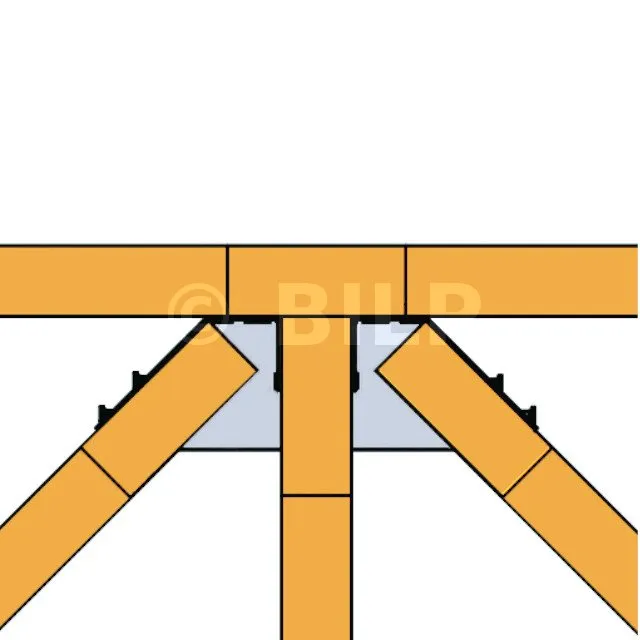

Die Lastverteilung ist :

25 % auf dem Stichsparrenl, 75 % auf dem Grat für ETC434 und ETC485R.

20 % auf den Stichsparren, 40 % auf jeden Grat für ETC502 und ETC835.

Charakteristische Merkmale - Holz auf Holz - Hauptträger ≥ 197mm

ReferenzenHolzquerschnitte und Befestigungen Charakteristische Merkmale - Hauptträger ≥ 197mm - Holz C24 [kN]
Hauptträger Stichsparren Grat R1,k R2.k
CNA4,0x35 Anzahl der Lagen Höhe min. CNA4,0x35 Anzahl der Lagen Höhe min. CNA4,0x35 Giebel Grat Total Giebel Grat Max.
ETC502 25 1 97 4 1 97 6 6.6 4.9 16.4 1.2 5.6 4.4

Die Werte für die Hebung werden wie folgt berechnet: R2,k=min(Giebel + 2*Grat; Max).

Die Lastverteilung ist :

40 % auf den Stichsparren, 30 % auf jedem Grat für ETC502.

Charakteristische Merkmale - Holz auf Holz - Hauptträger ≥147mm

ReferenzenHolzquerschnitte und BefestigungenCharakteristische Merkmale - Hauptträger ≥ 147mm - Holz C24 [kN]
Hauptträger Stichsparren Grat R1,k R2.k
CNA4,0x35 Anzahl der Lagen Höhe min. CNA4,0x35 Anzahl der Lagen Höhe min. CNA4,0x35 Stichsparren Grat Total Stichsparren Grat Max.
ETC502 23 1 97 4 1 97 6 5.8 4.3 14.4 1.2 5.6 3.3

Die Werte für die Hebung werden wie folgt berechnet: R2,k=min(Stichsparren + 2*Grat; Max).

Die Lastverteilung ist :

40% auf den Stichsparren, 30% auf jeden Grat für die ETC502.

Charakteristische Werte - Holz auf Holz - Hauptträger ≥ 97mm

ReferenzenHolzquerschnitte und BefestigungenCharakteristische Merkmale - Hauptträger ≥ 97mm - Holz C24 [kN]
Hauptträger Stichsparren Grat R1,k R2.k
CNA4,0x35 Anzahl der Lagen Höhe min. CNA4,0x35 Anzahl der Lagen Höhe min. CNA4,0x35 Stichsparren Grat Total Stichsparren Grat Max.
ETC502 15 1 97 4 1 97 6 4.5 3.4 11.4 1.2 5.6 3.3

Die absteigenden Werte werden wie folgt berechnet : R1,k=min (Stichsparren + 2*Grat; Total)
Die aufsteigenden Werte werden wie folgt berechnet : R2,k=min (Stichsparren + 2*Grat; Max)

Die Lastverteilung ist :

40 % auf dem Stichsparren, 30 % auf jedem Grat für ETC502.

40 % auf dem Stichsparren, 30 % auf jedem Grat für

ReferenzenHolzquerschnitte und Befestigungen Charakteristische Merkmale - Hauptträger ≥ 197mm - Holz C24 [kN]
Hauptträger Stichsparren Grat R1.k
CNA4,0x35 Anzahl der Lagen Höhe min. CNA4,0x35 Anzahl der Lagen Höhe min. CNA4,0x35 Stichsparren Grat Total
ETC434D 40 1 147 4 1 147 16 3.3 6.6 16.5
ETC434G 40 1 147 4 1 147 16 3.3 6.6 16.5

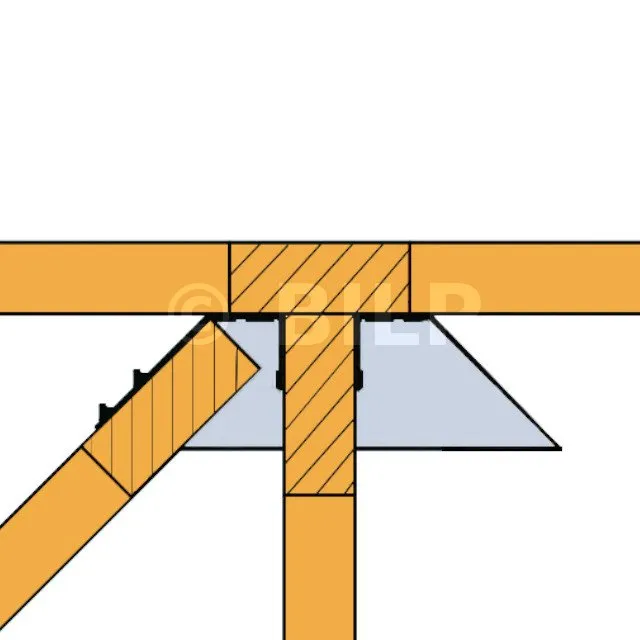

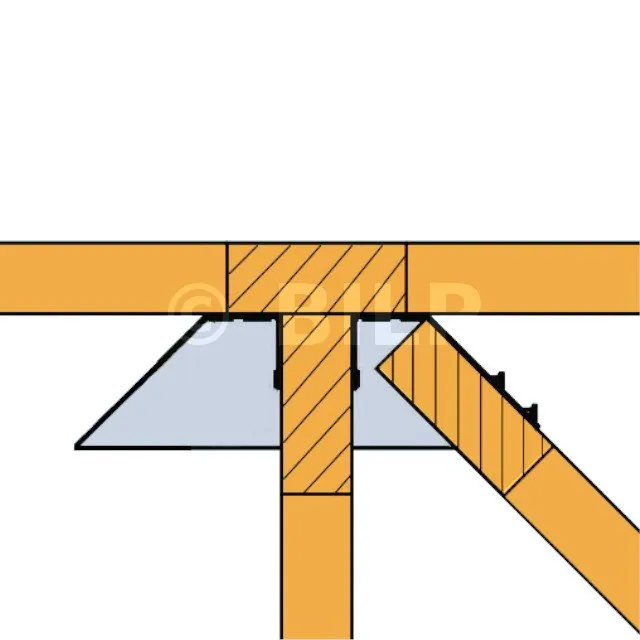

In diesem Fall wird die Installation mit 1 ETC434G links von dem mittleren Stichsparren und 1 ETC434D rechts von der mittleren Stichsparren durchgeführt.
