ETC-Walmdach-Winkelverbinder - Réf. ETC434_10

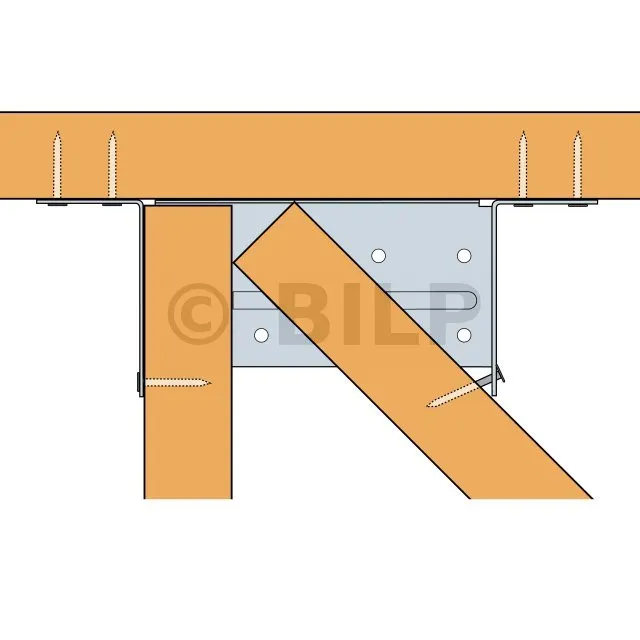

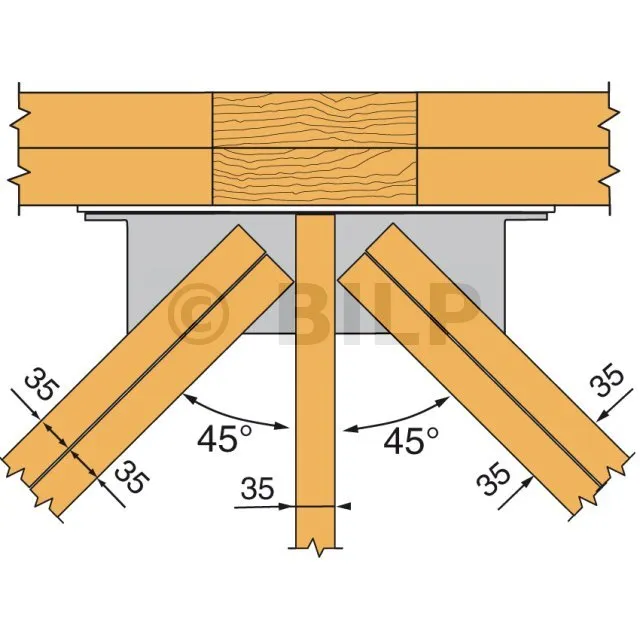

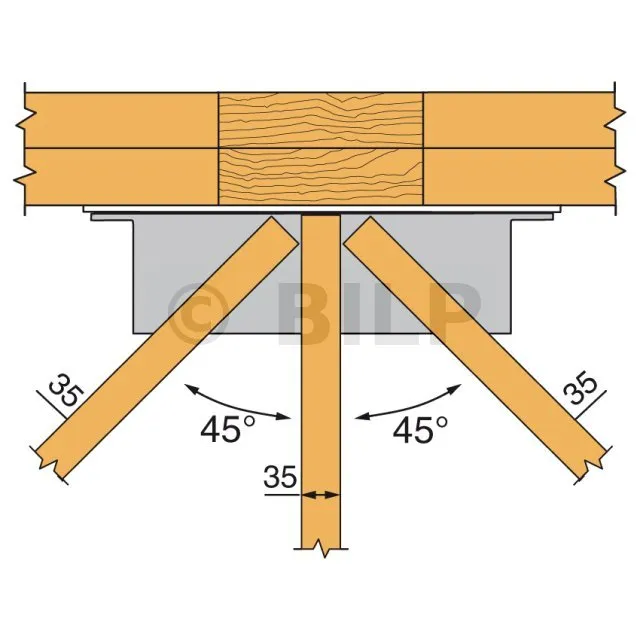

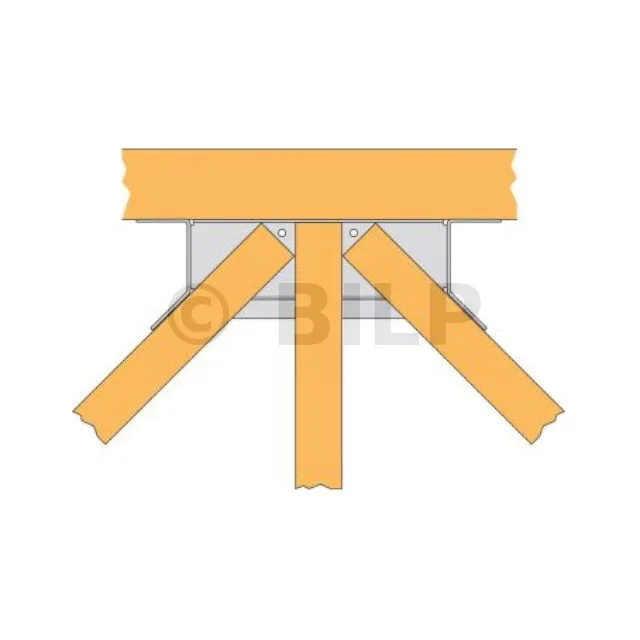

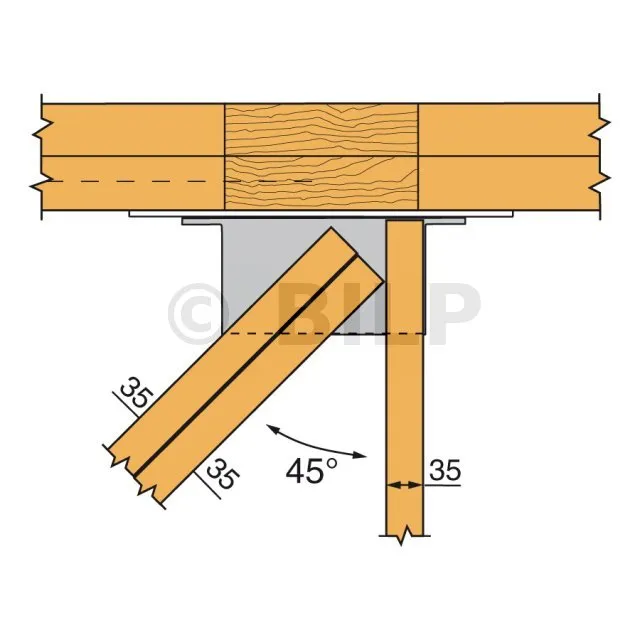

Die Balkenträger für Krüppelwalm werden in dem Binder mit einem Querschnitt von 38 mm verwendet. Sie ermöglichen die Herstellung eines Walmdachs durch das Zusammenfügen der Halbbinder des Grates und des Giebels. Die Modelle unterscheiden sich je nach Art der Anwendung.

bald VERFÜGBAR
Versand unter 7 Tagen.
12€73
  inkl. MWST
bzw. 127.34€ für 10 Balkenträger

  • Referenz
    ETC434_10
  • Dicke
    1.5mm
  • Herstellung
    französisch
  • Material
    Verzinkter Stahl S250GD + Z275 gemäß DIN EN 10346,
  • Marke
    SIMPSON Strong-Tie
  • Tiefe (C)
    80mm
  • Tiefe (F)
    100mm
  • Bohrungen auf dem Hauptträger Ø5 [mm]
    24
  • Bohrungen auf dem Hauptträger Ø13 [mm]
    4
  • Bohrungen auf dem Hauptträger
    Seitenwände : 6Ø5; 8Ø5x7.5 - Boden : 10Ø5

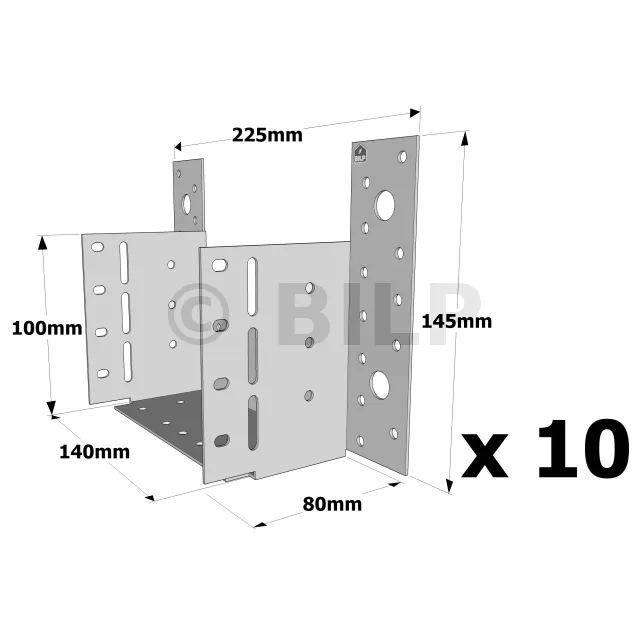

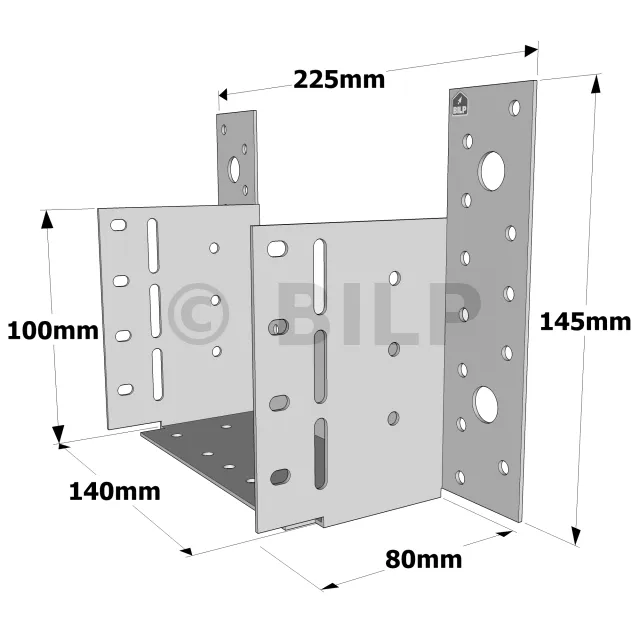

  • Breite (D)
    225mm
  • Höhe (B)
    145mm

Eigenschaften

Leistungserklärungen : FR-DoP-e06/0270 ; FR-DoP-e07/0234 ;

Technische Zulassungen : ETA-06/0270 ; ETA-07/0234;

Werkstoff

  • Verzinkter Stahl S250GD + Z275 gemäß DIN EN 10346,
  • Dicke : 1,5 bis 3 mm je nach Modell.

Anwedungen

Träger

  • Hauptträger : Massivholz, Verbundholz, Leimholz, Beton, Stahl,
  • Nebenträger : Massivholz, ...

Anwendungsbereiche

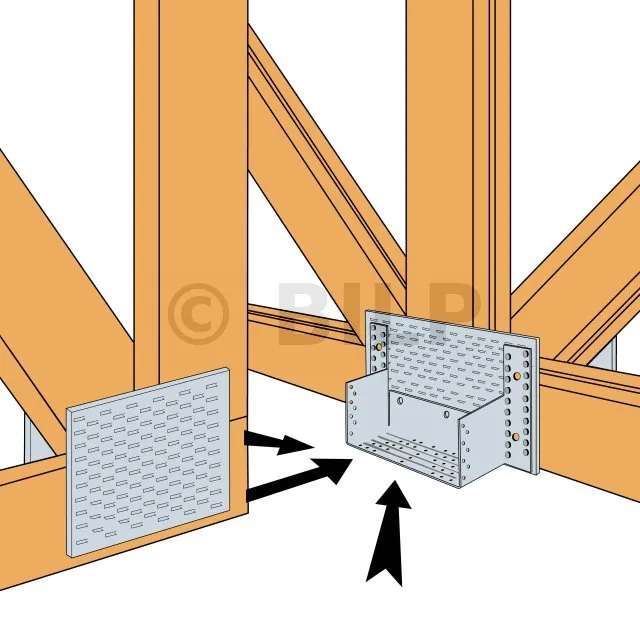

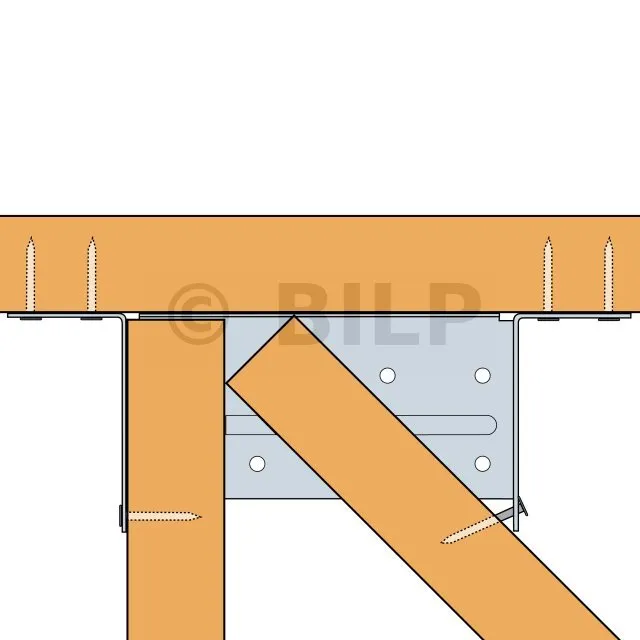

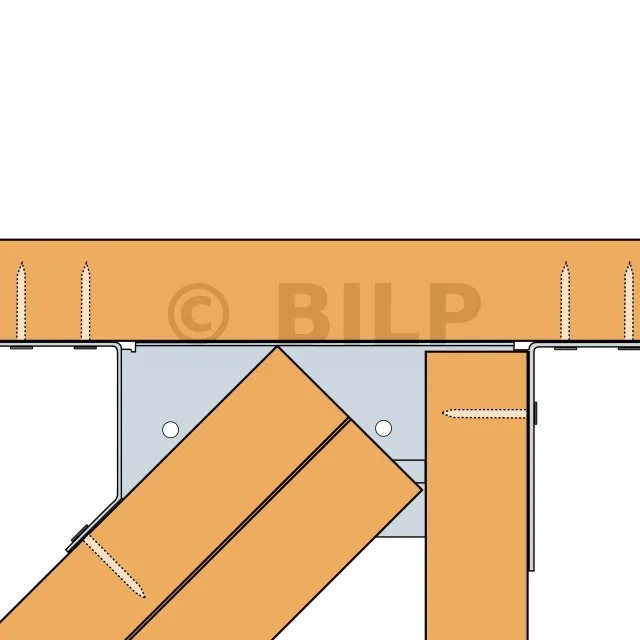

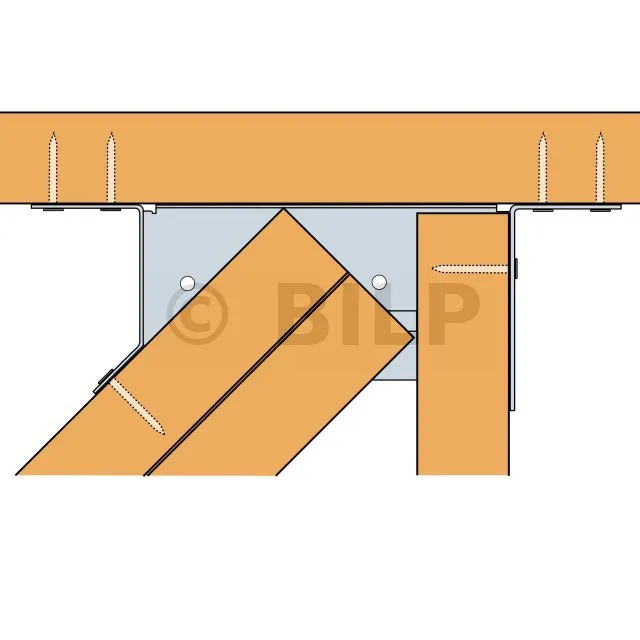

  • Befestigung von Dachbindern zur Herstellung von Walmdächern.

Technische Daten

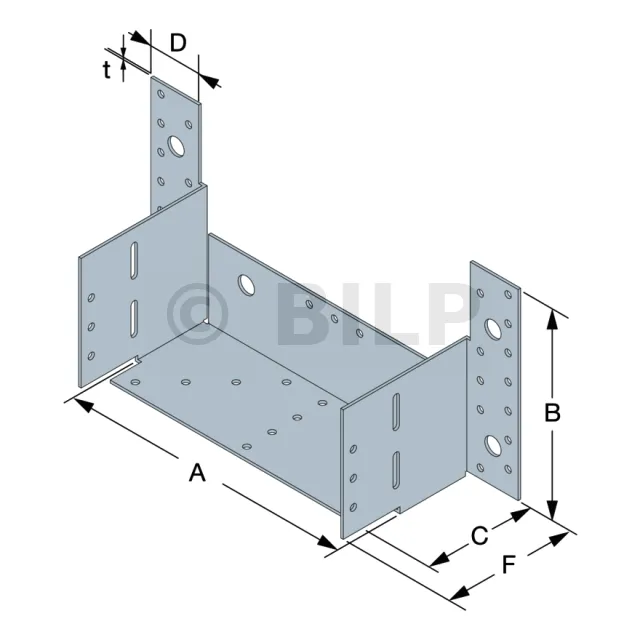

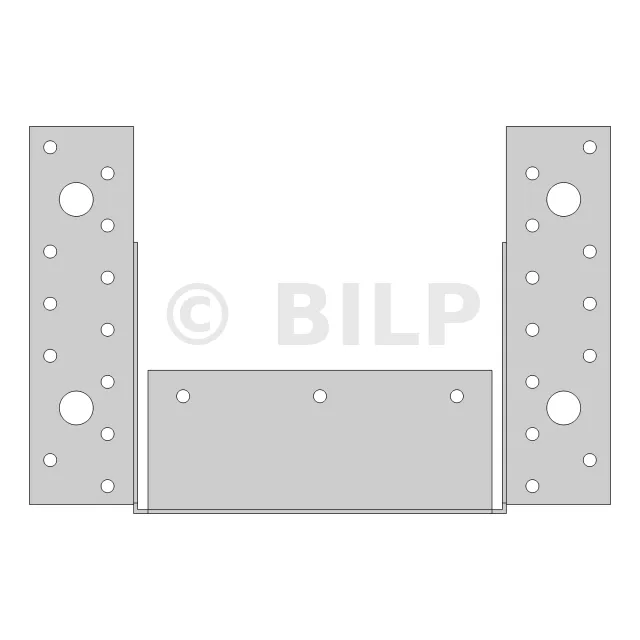

Abmessungen

ReferenzenAbmessungen [mm]Bohrungen
A B C D F t Hauptträger Nebentrager
Ø5 Ø13 Seitenwände Boden
Ø5 Ø5x7.5 Ø5
ETC434 140 145 80 225 100 1.5 24 4 6 8 10
ETC434D 140 145 80 185 100 1.5 20 4 6 8 10
ETC434G 140 145 80 185 100 1.5 20 4 6 8 10
ETC485R 195 145 110 279 90 2 24 4 12 - 31
ETC502 206 145 98 290 89 2 2 24 4 - 12
ETC835 355 240 110 481 143 3 40 4 14 - 33

Charakteristische Merkmale - Holz auf Holz - Hauptträger ≥ 197mm

ReferenzenHolzquerschnitte und BefestigungenCharakteristische Merkmale - Hauptträger ≥ 197mm - Holz C24 [kN]
Hauptträger Stichsparren Grat R1.k R2.k
CNA4,0x35 Anzahl der Lagen Höhe min. CNA4,0x35 Anzahl der Lagen Höhe min. CNA4,0x35 Stichsparren Grat Total Stichsparren Grat Max.
ETC434 27 (27) 1 147 6 (6) 1 (2) 147 6 (7) 3 (4.2) 9 (12.6) 12 (16.8) 5.3 (5.3) 4.7 (5.7) 3.3 (3.3)
ETC485R 24 1 97 11 2 97 10 5.6 16.8 22.4 5.9 5.7 3.8
ETC502 27 1 97 4 1 97 6 4.6 9.3 23.2 1.2 5.6 4.4
ETC835 44 1 147 5 2 147 28 5.8 11.7 29.2 1.8 5.8 7.7

Die Werte für die Hebung werden wie folgt berechnet : R2,k=min(Stichsparren + 2*Grat ; Max).

Die Werte in () sind die Werte, die verwendet werden sollten, wenn der Grat doppelt ausgeführt wird.

Die Lastverteilung ist :

25 % auf dem Stichsparrenl, 75 % auf dem Grat für ETC434 und ETC485R.

20 % auf den Stichsparren, 40 % auf jeden Grat für ETC502 und ETC835.

Charakteristische Merkmale - Holz auf Holz - Hauptträger ≥ 197mm

ReferenzenHolzquerschnitte und Befestigungen Charakteristische Merkmale - Hauptträger ≥ 197mm - Holz C24 [kN]
Hauptträger Stichsparren Grat R1,k R2.k
CNA4,0x35 Anzahl der Lagen Höhe min. CNA4,0x35 Anzahl der Lagen Höhe min. CNA4,0x35 Giebel Grat Total Giebel Grat Max.
ETC502 25 1 97 4 1 97 6 6.6 4.9 16.4 1.2 5.6 4.4

Die Werte für die Hebung werden wie folgt berechnet: R2,k=min(Giebel + 2*Grat; Max).

Die Lastverteilung ist :

40 % auf den Stichsparren, 30 % auf jedem Grat für ETC502.

Charakteristische Merkmale - Holz auf Holz - Hauptträger ≥147mm

ReferenzenHolzquerschnitte und BefestigungenCharakteristische Merkmale - Hauptträger ≥ 147mm - Holz C24 [kN]
Hauptträger Stichsparren Grat R1,k R2.k
CNA4,0x35 Anzahl der Lagen Höhe min. CNA4,0x35 Anzahl der Lagen Höhe min. CNA4,0x35 Stichsparren Grat Total Stichsparren Grat Max.
ETC502 23 1 97 4 1 97 6 5.8 4.3 14.4 1.2 5.6 3.3

Die Werte für die Hebung werden wie folgt berechnet: R2,k=min(Stichsparren + 2*Grat; Max).

Die Lastverteilung ist :

40% auf den Stichsparren, 30% auf jeden Grat für die ETC502.

Charakteristische Werte - Holz auf Holz - Hauptträger ≥ 97mm

ReferenzenHolzquerschnitte und BefestigungenCharakteristische Merkmale - Hauptträger ≥ 97mm - Holz C24 [kN]
Hauptträger Stichsparren Grat R1,k R2.k
CNA4,0x35 Anzahl der Lagen Höhe min. CNA4,0x35 Anzahl der Lagen Höhe min. CNA4,0x35 Stichsparren Grat Total Stichsparren Grat Max.
ETC502 15 1 97 4 1 97 6 4.5 3.4 11.4 1.2 5.6 3.3

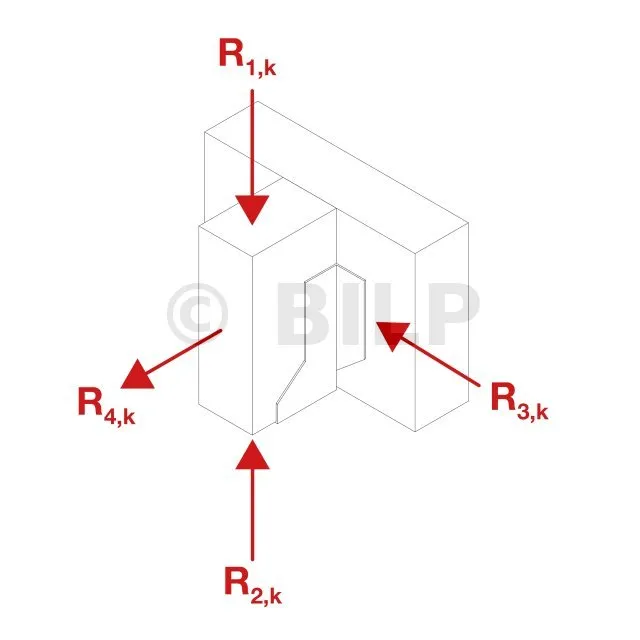

Die absteigenden Werte werden wie folgt berechnet : R1,k=min (Stichsparren + 2*Grat; Total)
Die aufsteigenden Werte werden wie folgt berechnet : R2,k=min (Stichsparren + 2*Grat; Max)

Die Lastverteilung ist :

40 % auf dem Stichsparren, 30 % auf jedem Grat für ETC502.

40 % auf dem Stichsparren, 30 % auf jedem Grat für

ReferenzenHolzquerschnitte und Befestigungen Charakteristische Merkmale - Hauptträger ≥ 197mm - Holz C24 [kN]
Hauptträger Stichsparren Grat R1.k
CNA4,0x35 Anzahl der Lagen Höhe min. CNA4,0x35 Anzahl der Lagen Höhe min. CNA4,0x35 Stichsparren Grat Total
ETC434D 40 1 147 4 1 147 16 3.3 6.6 16.5
ETC434G 40 1 147 4 1 147 16 3.3 6.6 16.5

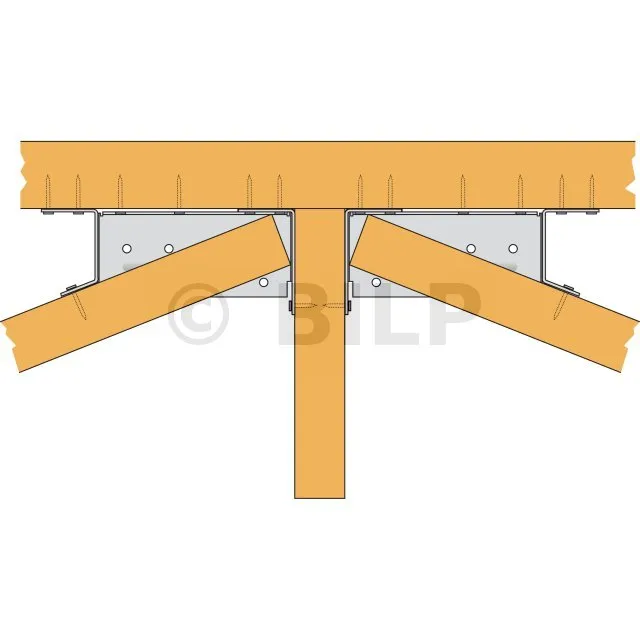

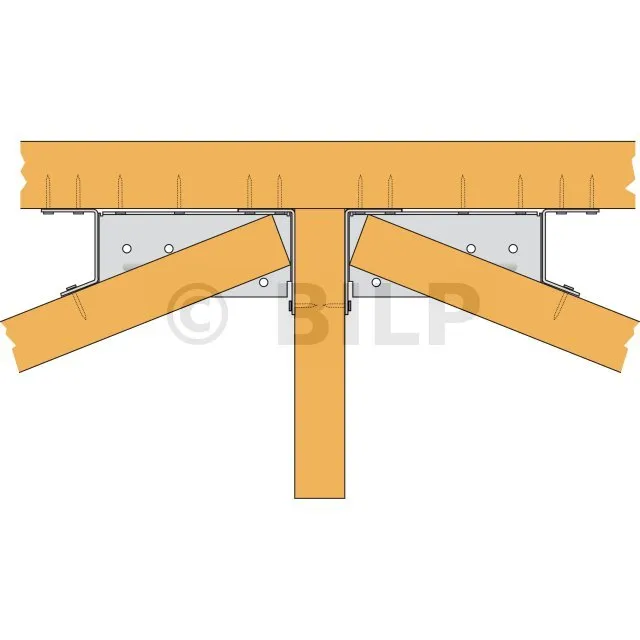

In diesem Fall wird die Installation mit 1 ETC434G links von dem mittleren Stichsparren und 1 ETC434D rechts von der mittleren Stichsparren durchgeführt.
