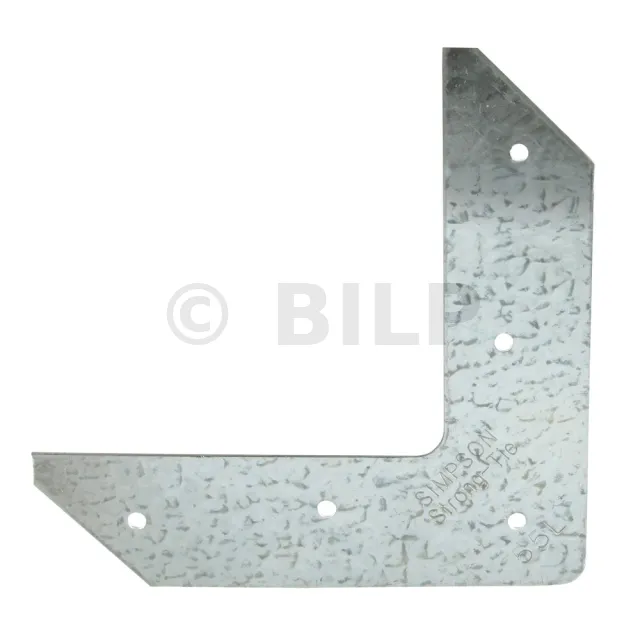

L-Form Flachwinkel - Réf. 55L

Merkmale

Werkstoff : verzinkter Stahl, Dicke : 1,5 mm.
Vorteile : kann bei der Renovierung zur Verstärkung von Strukturen verwendet werden.

Anwendungen

Träger :

• Holz an Holz

Anwendungsbereiche

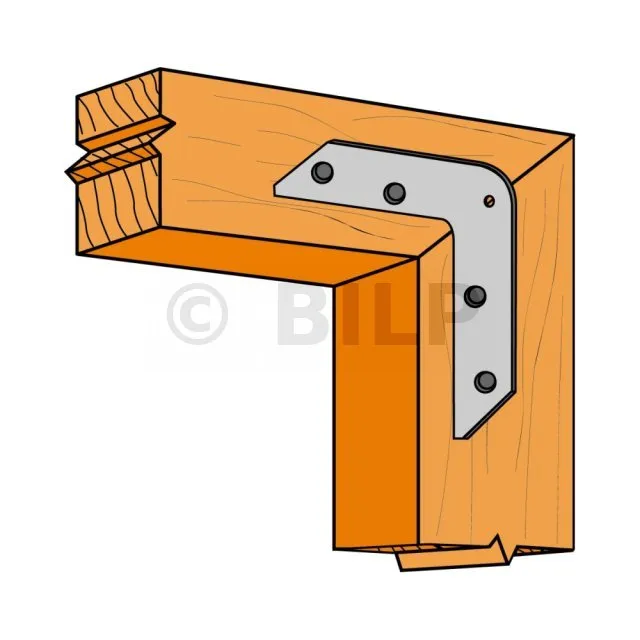

• Verstärkung von Flügeln,
• Verstärkung von Fenster- oder Türrahmen,
• Bewehrung von Stützen-Träger-Verbindungen.

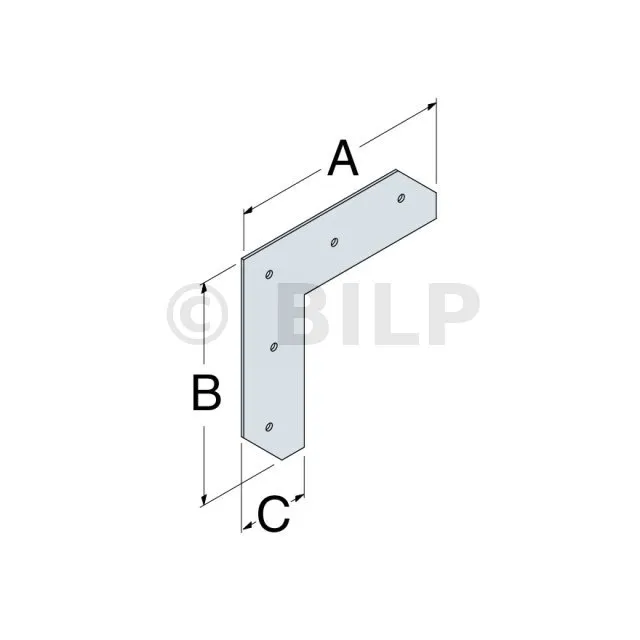

Technische Daten

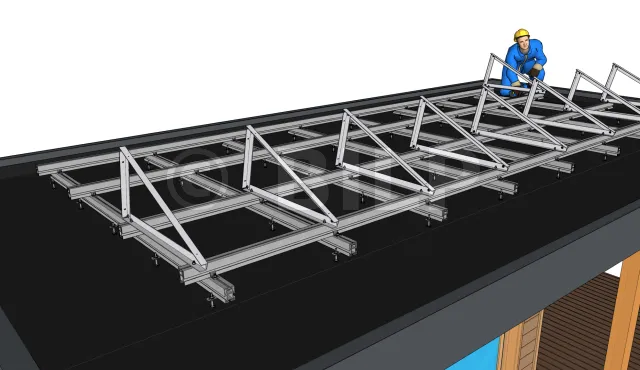

Die Montage der Fahrgestelle

texte=Rahmen|points=1174,176,1246,176,1392,478|taille=70

Der Abstand zwischen zwei aufeinanderfolgenden Rahmen ist vorgegeben und muss vor dem Einbau unbedingt der Herstelleranleitung im Montageplan entnommen werden.
Dann müssen Sie sie mit Hilfe von Vierkantschrauben an den Profilen montieren und dabei sehr genau darauf achten, dass der vorgegebene Abstand eingehalten wird.

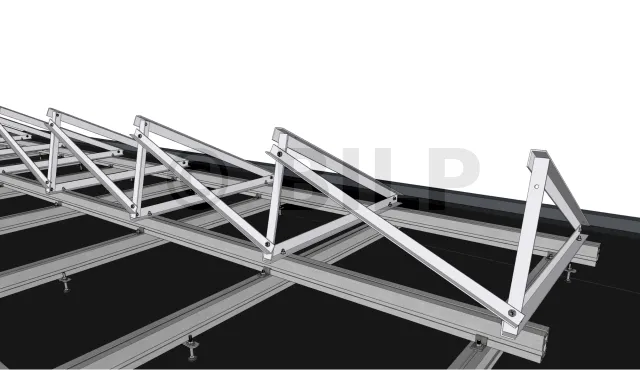

Die Montage des Abstandsstreifens

texte=Abstandshalter|points=422,300,352,300,258,536|taille=70
texte=Schraube und
Unterlegscheibe|points=1318,356,1218,356,1092,590|taille=70

Die Abstandshalter werden mithilfe einer Schraube und einer Mutter an der Rückseite des Rahmens befestigt. Ein Ende des Distanzbands wird an die Oberkante eines Fahrgestells geschraubt, während das andere Ende an der Unterkante des benachbarten Fahrgestells befestigt wird.

Installation

Befestigungen

• Selbstbohrende Schrauben SD8 4,0x32 mm.
• Kammnägel CNA3,7x50.
• Kammnägel CNA3,1X35-HV.
