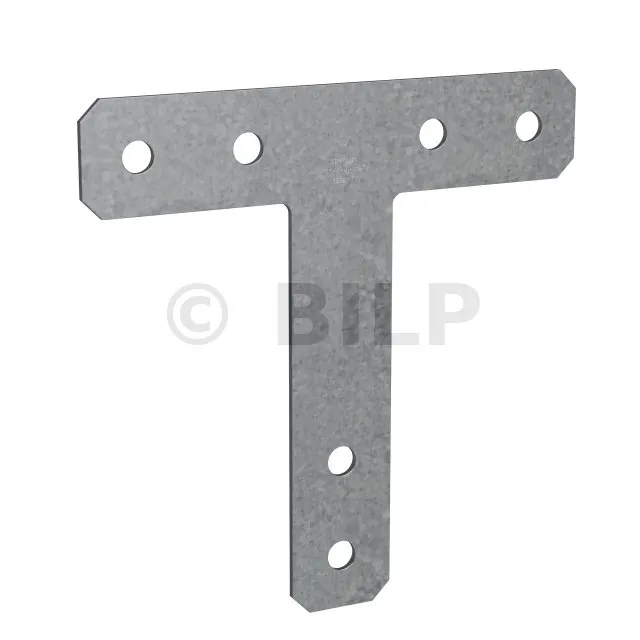

T-Flachverbinder - Réf. 66T

Die T-Flachverbinder wird für die Bewehrung von Knotenpunkten benötigt, insbesondere bei Stützen-Träger-Verbindungen.

AUF LAGER
Sofortiger Versand verfügbar für 8 Einheiten verfügbar.
2€28
  inkl. MWST  / Verbinder

  • picto
  • picto
  • picto
  • picto
  • picto
  • picto
  • Referenz
    66T
  • Verpackung
    1 Teil
  • Herstellung
    Französisch
  • Marke
    SIMPSON Strong-Tie
  • Material
    Verzinkter Stahl
  • Dicke
    2mm
  • Breite (A)
    38mm
  • Breite (C)
    150mm
  • Höhe (B)
    125mm
  • Bohrlöcher
    8Ø4 + 3 Ø11 ; Typ : SD8 4,0x32 mm, CNA 3,7x50 mm, CNA 3,1x3,5 mm
  • EAN Code
    44315037108

Merkmale

Werkstoff : verzinkter Stahl, Dicke : 2 mm.
Vorteile : Kann bei der Renovierung zur Verstärkung von Strukturen verwendet werden

Anwendungen

Träger :

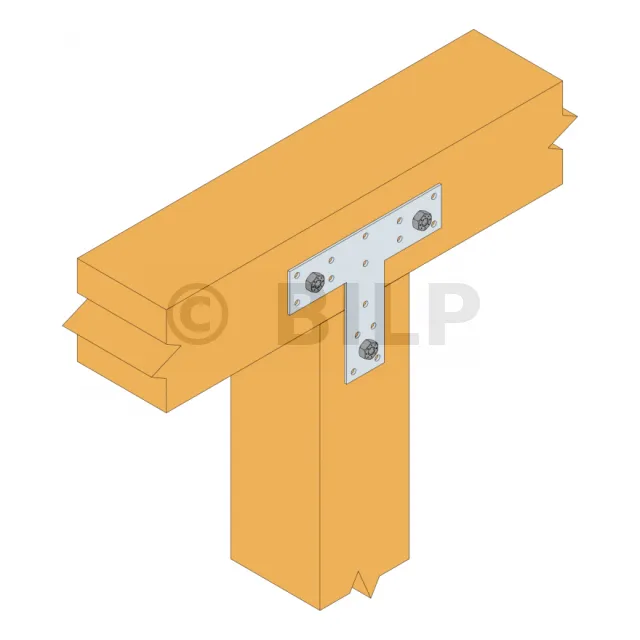

  • Die Flachverbinder 66T werden für Stützen-Träger-Verbindungen verwendet.

Anwendungsbereich

  • Bewehrung von Stützen-Träger-Verbindungen.

Technische Daten

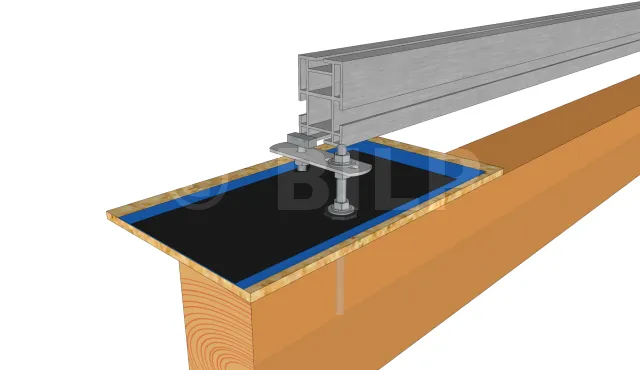

Detailansicht der Befestigung einer Ringschraube mit Flansch an einem Sparren

texte=1|points=952,108,1046,108,1158,210

texte=2|points=956,206,1024,206,1306,562

texte=3|points=962,288,1036,288,1296,602

texte=4|points=964,390,1060,390,1278,626

texte=5|points=986,460,1072,460,1116,524

texte=6|points=986,536,1008,536,1050,576

texte=7|points=612,518,708,518,858,786

texte=8|points=602,618,662,618,732,760

texte=9|points=382,716,478,716,504,788

texte=10|points=470,1154,588,1154,718,1240

texte=3|points=2068,1168,1974,1160,1354,800

texte=4|points=2074,1270,1972,1270,1350,824

texte=11|points=2072,1360,1944,1360,1286,842

Zur Befestigung ist die Kederschraube direkt im Sparren zu verankern.

  • 1 : Stützprofil
  • 2 : Schraube mit Sprengring
  • 3 : Nietmutter
  • 4 : Unterlegscheibe
  • 5 : Schraube mit rechteckigem Kopf
  • 6 : Flansch
  • 7 : EPDM-Membran
  • 8 : Dampfsperre
  • 9 : OSB-Dachboden
  • 10 : Sparren
  • 11 : Dichtungsbahn

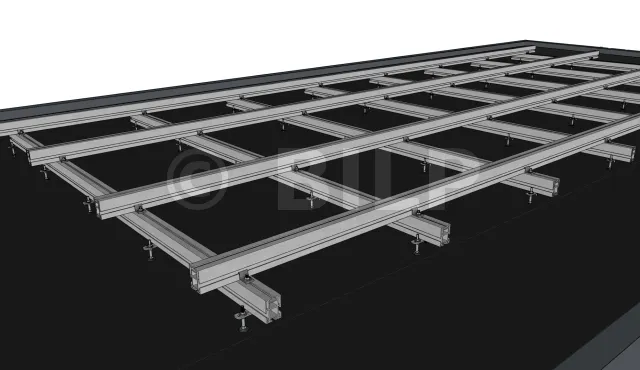

Die Montage der zweiten Lage der Stützprofile : Oberste Lage

texte=Profilverbindung|points=272,90,168,92,90,516|taille=55
texte=Abdeckprofil|points=1120,70,1058,70,998,336|taille=55

Nachdem du dir den Montageplan angesehen und die Position der horizontalen Stützprofile festgelegt hast, wirst du sie über der ersten Lage der Stützprofile anbringen und mit zwei Profilverbindern befestigen.

Abmessungen [mm]Bohrungen [mm]
Artikel A B C Dicke Menge Abmessung
66T 38 125 150 2 8 Ø4 + 3 Ø11

Installation

Befestigungen

  • Bolzen.
  • Selbstbohrende Schrauben SD8 4,0x32 mm.
  • Kammnägel CNA3,7x50.
  • Kammnägel CNA3,1X35-HV.

    SIMPSON Strong-Tie

    Beispiellose Zuverlässigkeit und Service

    Seit seiner Gründung in Europa im Jahr 1994 hat sich Simpson Strong-Tie dank seines anerkannten Know-hows und seiner geprüften Produktqualität zu einem zuverlässigen Wert im Bereich der Verbindungstechnik entwickelt. Dank jahrelanger Erfahrung sind Sicherheit, Zuverlässigkeit und die Einhaltung von Vorschriften eine ständige Verpflichtung.
