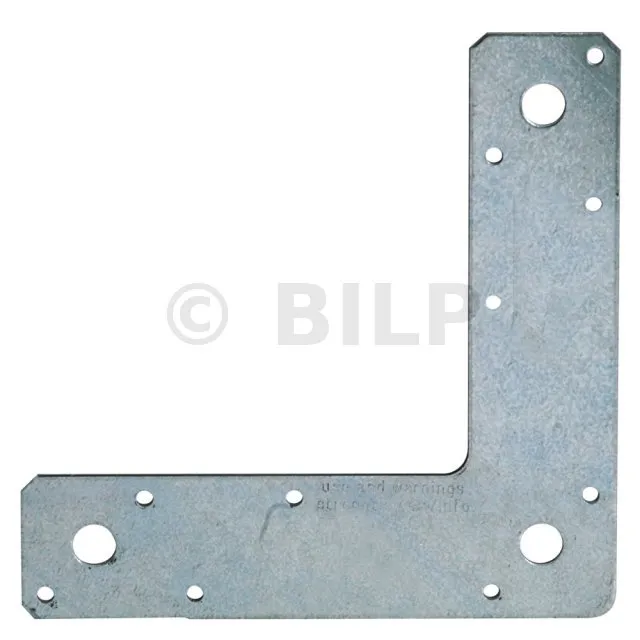

L-Form Flachwinkel - Réf. 66L
Die L-Form Flachwinkel sind in vielen Fällen für die Bewehrung von Knotenpunkten erforderlich.
Merkmale
Werkstoff : verzinkter Stahl, Dicke : 2 mm.
Vorteile : Kann bei der Renovierung zur Verstärkung von Strukturen verwendet werden
Anwendungen
Träger :

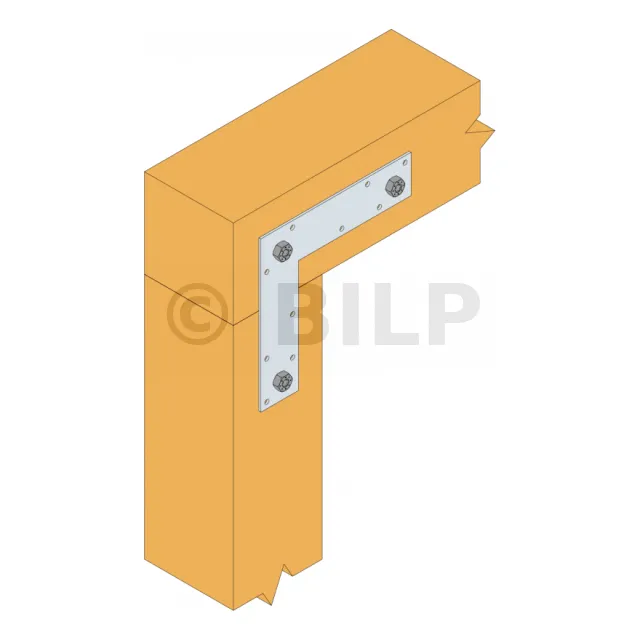

- Die Flachwinkel 66L werden für die Verstärkung von Flügeln, Fenster- oder Türrahmen und Pfosten- und Balkenverbindungen verwendet.
Anwendungsbereiche
- Verstärkung des Flügels,
- Verstärkung von Fenster- oder Türrahmen,
- Bewehrung von Pfosten- und Balkenverbindungen.
Technische Daten

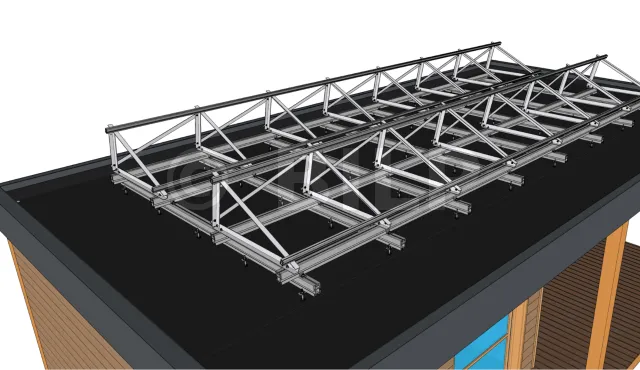

texte=Montageprofil|points=994,108,1104,108,1344,290|taille=50
texte=
|points=1104,108,1436,480
texte=
|points=1104,108,2026,578
texte=
|points=1104,108,1870,368
Nachdem die Abstandshalter alle richtig eingesetzt sind, können Sie nun die oberen Profile an die Rahmen schrauben. Auch bei ihrer Befestigung müssen Sie auf Hammerkopfschrauben zurückgreifen.

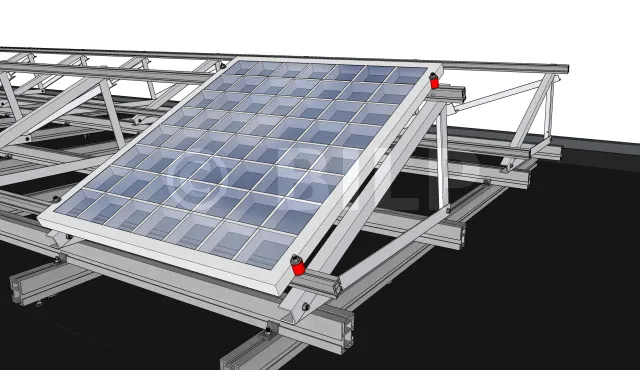

texte=Befestigungssystem der Paneele|points=1462,94,1550,94,1682,284|taille=50
Um die Installation abzuschließen, müssen Sie die Module anbringen. Dazu legen Sie die Module auf die Montageprofile und befestigen sie von oben nach unten mit Mutter, Unterlegscheibe, Distanzhülse und Unterlegscheibe.

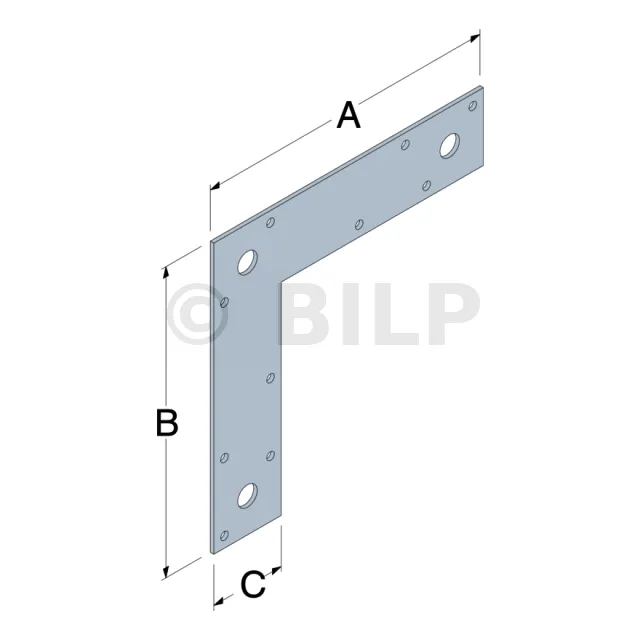

| Abmessungen [mm] | Bohrungen [mm] | |||||
|---|---|---|---|---|---|---|
| Artikel | A | B | C | Dicke | Menge | Abmessung |
| 66L | 38 | 150 | 150 | 2 | 10 | Ø4 + 3 Ø11 |
Installation
Befestigungen
- Bolzen.
- Vis autoforeuses SD8 4,0x32 mm.
- Pointes annelées CNA3,7x50.
- Pointes annelées CNA3,1X35-HV.
Installation
- Nähern Sie sich dem Element, das an der Halterung befestigt werden soll.
- Richten Sie den Beschlag auf das zu befestigende Element.
- Richten Sie den Beschlag auf die Holzunterlage.
