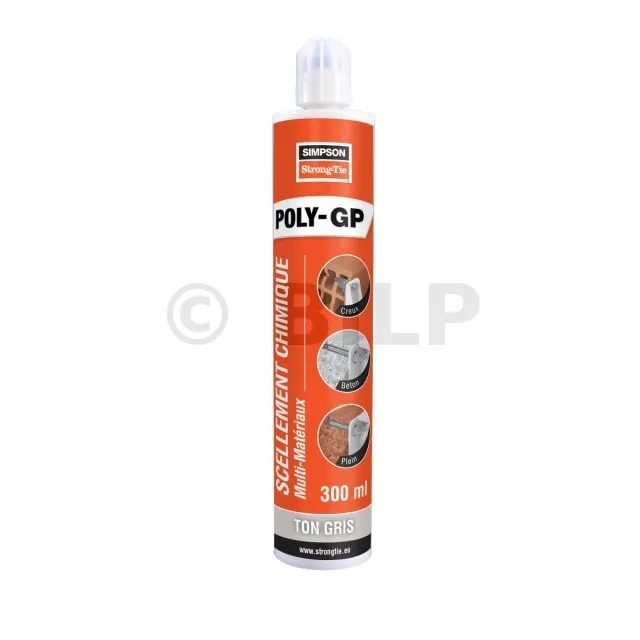

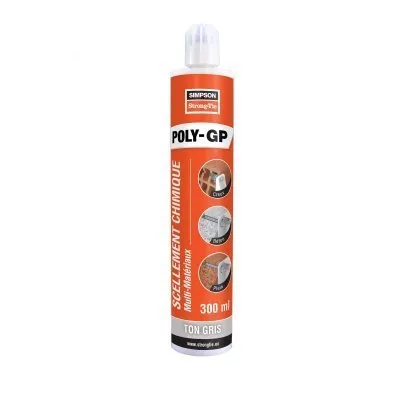

Multimaterial-Polyesterharz 300 ml in grauer Farbe - Réf. POLYGP300G-FR

Multimaterialverbundmörtel

Eigenschaften :

Technische Zulassungen :ETA-19/0421 ; ETA-19/0642

Leistungserklärung :DoP-e19-0421.pdf ;

Sicherheitsdatenblätter :DE-FDS / POLY-GP ;

Material:

• Styrolfreier Polyesterverbundmörtel

Vorteile :

• Schnelle Einstellung : Zeitersparnis für den Anwender,
• Kann im Innenbereich verwendet werden,
• Sehr gute Beständigkeit über die Zeit
• Kann in gefluteten Bohrungen (außer Meerwasser) verwendet werden.

Anwendungen

Substrat :
Ungerissener Beton : M8-M16

• Statische und quasi-statische Lasten
• Trockener und nasser Beton
• Überflutete Löcher (außer Meerwasser)
• Einbau in die Decke zulässig

Hohl- und Vollmauerwerk : M6-M12

• Statische und quasi-statische Lasten

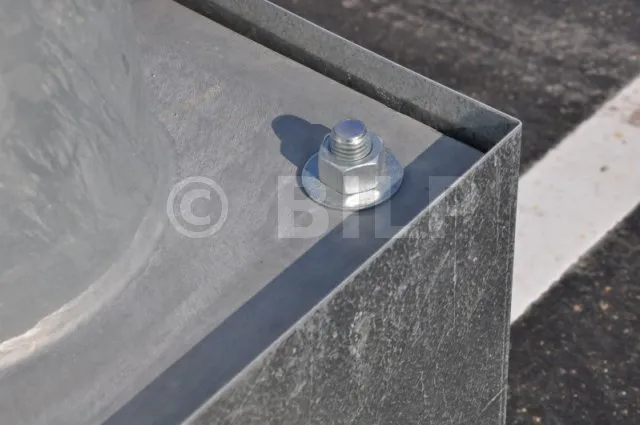

Anwendungsbereiche :

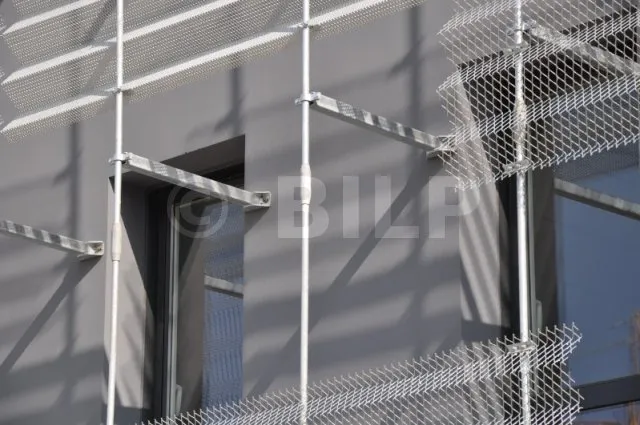

• Jalousien, Scharniere für Rollläden/Tore,
• Klimaanlagen, Warmwasserbereiter,

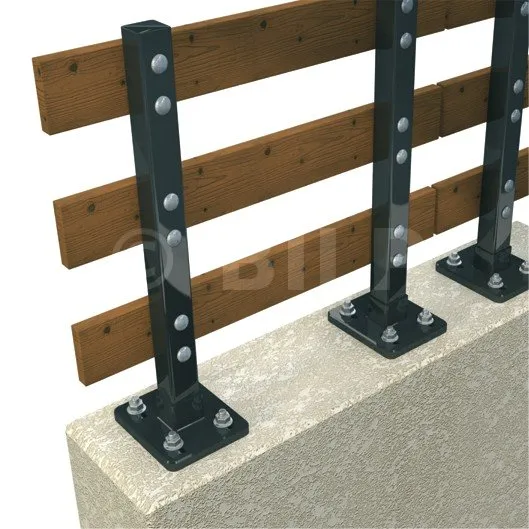

• Rahmen, Füße von Gartenpfosten...

Technische Daten

Artikel

Designwiderstand - Zugkraft – NRd [kN] – Kohlenstoffstahl 5.8

Beton :
1. Die Bemessungswerte wurden mit den in der ETA definierten Teilsicherheitsbeiwerten berechnet. Das Belastungsschema gilt für unbewehrten Beton und bewehrten Beton mit Bewehrungsabständen s ≥ 15 cm (unabhängig vom Durchmesser) oder mit Bewehrungsabständen s ≥ 10 cm, wenn der Durchmesser der Bewehrung 10 mm oder weniger beträgt.
2. Das Schubbild basiert auf einer einheitlichen Verankerung ohne Einfluss der Ränder. Bei Verankerungen in Randnähe (c ≤ max [10 hef ; 60d]) ist das Versagen des Plattenrandes gemäß ETAG001, Anhang C, Methode A nachzuweisen.
3. Beton gilt als ungerissen, wenn die Spannung im Inneren des Betons gleich σL + σR ≤ 0 ist. In Ermangelung eines detaillierten Nachweises ist σR = 3N/mm² zu nehmen (σL ist die Spannung im Inneren des Betons, die sich aus äußeren Lasten, einschließlich Ankerlasten, ergibt).

Designwiderstand - Zugkraft – NRd [kN] – Rostfreier Stahl A4-70

Beton :

1. Die Bemessungswerte wurden mit den in der ETA definierten Teilsicherheitsbeiwerten berechnet. Das Belastungsschema gilt für unbewehrten Beton und bewehrten Beton mit Bewehrungsabständen s ≥ 15 cm (unabhängig vom Durchmesser) oder mit Bewehrungsabständen s ≥ 10 cm, wenn der Durchmesser der Bewehrung 10 mm oder weniger beträgt.
2. Das Schubbild basiert auf einer einteiligen Verankerung ohne Einfluss der Ränder. Bei Verankerungen in Randnähe (c ≤ max [10 hef; 60d]) ist das Versagen des Plattenrandes gemäß ETAG001, Anhang C, Methode A nachzuweisen.
3. Beton gilt als ungerissen, wenn die Spannung im Inneren des Betons gleich σL + σR ≤ 0 ist. In Ermangelung eines detaillierten Nachweises ist σR = 3N/mm² zu nehmen (σL ist die Spannung im Inneren des Betons, die sich aus äußeren Lasten, einschließlich Ankerlasten, ergibt).

Designwinderstand - Querkraft - VRd [kN] – Kohlenstoffstahl 5.8

Beton :

1. Die Bemessungswerte wurden mit den in der ETA definierten Teilsicherheitsbeiwerten berechnet. Das Belastungsschema gilt für unbewehrten Beton und bewehrten Beton mit Bewehrungsabständen s ≥ 15 cm (unabhängig vom Durchmesser) oder mit Bewehrungsabständen s ≥ 10 cm, wenn der Durchmesser der Bewehrung 10 mm oder weniger beträgt.
2. Das Querkraftmuster basiert auf einer einteiligen Verankerung ohne Einfluss der Ränder. Bei Verankerungen in Randnähe (c ≤ max [10 hef; 60d]) ist das Versagen des Plattenrandes gemäß ETAG001, Anhang C, Methode A nachzuweisen.
3. Beton gilt als ungerissen, wenn die Spannung im Inneren des Betons gleich σL + σR ≤ 0 ist. In Ermangelung eines detaillierten Nachweises ist σR = 3N/mm² zu nehmen (σL ist die Spannung im Inneren des Betons, die sich aus äußeren Lasten, einschließlich Ankerlasten, ergibt).

Designwiderstand - Querkraft - VRd [kN] – Rostfreier Stahl A4-70

Beton :

1. Die Bemessungswerte wurden mit den in der ETA definierten Teilsicherheitsbeiwerten berechnet. Das Belastungsschema gilt für unbewehrten Beton und bewehrten Beton mit Bewehrungsabständen s ≥ 15 cm (unabhängig vom Durchmesser) oder mit Bewehrungsabständen s ≥ 10 cm, wenn der Durchmesser der Bewehrung kleiner oder gleich 10 mm ist.
2. Das Querkraftmuster basiert auf einer einheitlichen Verankerung ohne Einfluss der Ränder. Bei Verankerungen in Randnähe (c ≤ max [10 hef; 60d]) ist das Versagen des Plattenrandes gemäß ETAG001, Anhang C, Methode A nachzuweisen.
3. Beton gilt als ungerissen, wenn die Spannung im Inneren des Betons gleich σL + σR ≤ 0 ist. In Ermangelung eines detaillierten Nachweises ist σR = 3N/mm² zu nehmen (σL ist die Spannung im Inneren des Betons, die sich aus äußeren Lasten, einschließlich Ankerlasten, ergibt).

Designwiderstand - Biegemoment - MRd [Nm]

Beton :

1. Die Bemessungswerte wurden mit den in der ETA definierten Teilsicherheitsbeiwerten berechnet. Das Belastungsschema gilt für unbewehrten Beton und bewehrten Beton mit Bewehrungsabständen s ≥ 15 cm (unabhängig vom Durchmesser) oder mit Bewehrungsabständen s ≥ 10 cm, wenn der Durchmesser der Bewehrung 10 mm oder weniger beträgt.
2. Das Schubbild basiert auf einer einteiligen Verankerung ohne Einfluss der Ränder. Bei Verankerungen in Randnähe (c ≤ max [10 hef; 60d]) ist das Versagen des Plattenrandes gemäß ETAG001, Anhang C, Methode A nachzuweisen.
3. Beton gilt als ungerissen, wenn die Spannung im Inneren des Betons gleich σL + σR ≤ 0 ist. In Ermangelung eines detaillierten Nachweises ist σR = 3N/mm² zu nehmen (σL ist die Spannung im Inneren des Betons, die sich aus äußeren Lasten, einschließlich Ankerlasten, ergibt).

Designwiderstand - hef = 80 mm (≤ M8) oder 85 mm (≥ M10) – Kohlenstoffstahl ≥ 4.6 / Rostfreier Stahl ≥ A2-70

Mauerwerk :

1. Die Bemessungswerte wurden mit den in der ETA definierten Teilsicherheitsbeiwerten berechnet.
2. Für kombinierte Zug- und Querlasten bzw. Dübelgruppen mit Einfluss von Randabständen muss nach TR054 Verfahren A gerechnet werden. Für Details siehe ETE.
3. Temperaturbereich: -40°C/+40°C (durchnittlich T = +24°C)
4. Koeffizient β für In-situ-Prüfungen nach ETAG 029 siehe ETA-19/0642 ; Anhang C2
5. Verschiebung unter Betriebslast siehe ETA-19/0642 ; Anhang C2 & C3

Mauerwerk :

1. Die Bemessungswerte wurden mit den in der ETA definierten Teilsicherheitsbeiwerten berechnet.
2. Für kombinierte Zug- und Querlasten bzw. Dübelgruppen mit Einfluss der Randabstände muss nach TR054 Verfahren A gerechnet werden. Für Details siehe ETA.
3. Temperaturbereich : -40°C/+40°C (durchschnittlich T = +24°C)
4. Koeffizient β für In-situ-Prüfungen nach ETAG 029 siehe ETA-19/0642 ; Anhang C2
5. Verschiebung unter Betriebslast siehe ETA-19/0642 ; Anhang C2 & C3
